Hybrid PCB | Mixed Material PCB Built On 20 mil RO4350B Plus FR-4 With Blind Via
Hybrid PCB | Mixed Material PCB Built On 20 mil RO4350B Plus FR-4 With Blind Via
지금 연락

하이브리드 PCB |

최소 주문 수량 : 1 가격 : USD 2.99-6.99 per piece
포장 세부 사항 : 진공 배달 시간 : 6-7 일
지불 조건 : 전신환, 페이팔 공급 능력 : 달 당 45000개 부분
원래 장소: 중국 브랜드 이름: Bicheng Enterprise Limited
인증: UL 모델 번호: BIC-0046-V4.6

상세 정보
레이어 수: 6 유리 에폭시: RO4350B Tg280℃, er<3.48, 로저스 IT158 FR-4
마지막 포일 외부: 1 온스 PCB의 최종 높이: 1.69mm ±10%
표면 마감: 니켈 4.42 마이크론 위에 금 침지 0.053 마이크론 솔더 마스크 색상: 녹색
성분 전설의 컬러: 하얀색 시험: 100% 전기 시험 사전 배송

제품 설명


전자 통신 기술의 발전으로 통신 주파수가 점점 높아지고 있으며, 고주파 신호 전송에는 낮은 유전 상수(Dk)와 낮은 유전 손실(Df)을 갖지만 비싼 특수 재료가 필요합니다. 이러한 재료에는 시아네이트와 폴리테트라플루오로에틸렌/세라믹 기반 재료(PTFE/세라믹), 탄화수소/세라믹 기반 재료(탄화수소/세라믹)와 같은 고주파 재료가 있습니다. 일반적으로 이러한 재료는 비쌉니다.


비용 절감은 고객이 제품 경쟁력을 향상시키는 중요한 수단입니다. 따라서 고객은 PCB 구조 설계에서 혼합 재료의 적층 구조를 채택합니다. 즉, 필요한 신호 레이어는 신호 전송 요구 사항을 충족하기 위해 고주파 재료를 사용합니다. 다른 라인 레이어는 일반 유리 섬유 에폭시 FR-4로 만들어지며, 이를 하이브리드 보드라고 합니다.


사용 가능한 고주파 재료 (코어)
RO4350B RO4003C
4mil (0.1mm) 8mil (0.203mm)
6.6mil (0.168mm) 12mil (0.3mm)
10mil (0.254mm) 20mil (0.508mm)
13.3mil (0.338mm) 32mil (0.813mm)
20mil (0.508mm) 60mil (1.524mm)
30mil (0.762mm)
60mil (1.524mm)

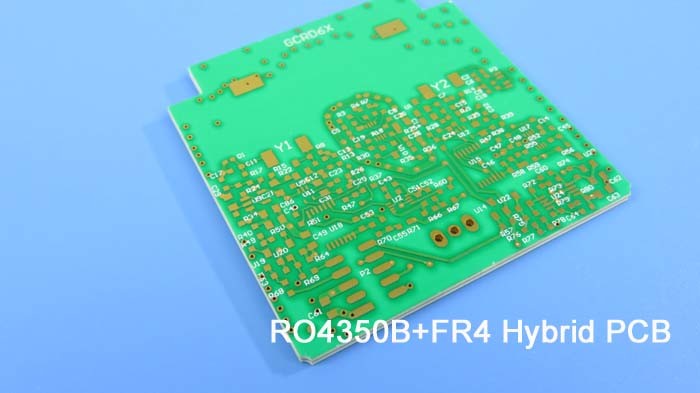

PCB 사례: 하이브리드 PCB | 20mil RO4350B + FR-4에 빌드된 혼합 재료 PCB (블라인드 비아 포함)
(인쇄 회로 기판은 맞춤 제작 제품이며, 표시된 그림과 매개변수는 참고용입니다)

일반 설명
이것은 위성 안테나 응용 분야를 위해 20mil RO4350B와 FR-4 기판에 빌드된 혼합 재료 다층 PCB의 한 유형입니다. 두께는 1.69mm이며, 양면에 녹색 솔더 마스크 위에 흰색 실크스크린이 있고 패드와 트랙에는 침지 금이 도금되어 있습니다. 기본 재료는 Rogers와 ITEQ에서 사용되며, 전체 보드는 1 PCB 업으로 공급됩니다. 공급된 Gerber 데이터를 사용하여 IPC 6012 Class 2에 따라 제작됩니다. 각 25개의 보드는 배송을 위해 포장됩니다.

특징 및 이점
RO4350B는 넓은 주파수 범위에서 안정적인 유전 상수를 나타냅니다.
낮은 유전 허용 오차 및 손실로 인한 우수한 고주파 성능
모든 FR4 보드 스택업 대비 SI 성능 향상
모든 저손실 재료 스택업 대비 비용 절감
진공 백에 1년 이상 보관 가능하여 보관 기간이 김
ISO9001, ISO14001, UL 인증 제조 공장
요구 사양에 따른 PCB 제조
MOQ 없음, 프로토타입 및 소량 생산에 대한 저렴한 비용
월 8000가지 종류의 PCB

응용 분야
LNA, 레이더 데이터 수집 컨버터, 확산 스펙트럼, 3G 안테나

매개변수 및 데이터 시트
PCB 크기 99 x 85mm = 1PCS
보드 유형 다층 PCB
레이어 수 6 레이어
표면 실장 부품 예
스루홀 부품 예
레이어 스택업 구리 -------- 18um(0.5 oz) + 플레이트 상단 레이어
RO4350B 0.508mm
구리 ------- 18um(0.5 oz)
  프리프레그 2313 x 2, 0.2mm
  구리 ------- 35um (1 oz)
  FR-4 0.305mm
  구리 ------- 35um (1 oz)
  프리프레그 2313 x 2, 0.2mm
  구리 ------- 35um (1 oz)
  FR-4 0.305mm
  구리 -------- 18um(0.5 oz) + 플레이트 하단 레이어
기술
최소 트레이스 및 간격: 15mil / 15 mil
최소/최대 홀: 0.4 mm / 2.5 mm
다양한 홀 수: 4
드릴 홀 수: 89
밀링 슬롯 수: 0
내부 컷아웃 수: 0
임피던스 제어: 아니요
골드 핑거 수: 0
보드 재료
유리 에폭시: RO4350B Tg280℃, er<3.48, Rogers Corp. IT158 FR-4
최종 외부 포일: 1 oz
최종 내부 포일: 1 oz
PCB 최종 높이: 1.69 mm ±10%
도금 및 코팅
표면 마감 니켈 4.42 마이크론 위 침지 금 0.053 마이크론
솔더 마스크 적용 대상: 양면
솔더 마스크 색상: 녹색, LP-4G/G-05, Nanya
솔더 마스크 유형: LPI
윤곽/절단 라우팅
마킹
부품 범례 측면 상단 측면
부품 범례 색상: 흰색, S-380W, Taiyo
제조업체 이름 또는 로고: 해당 없음
비아 도금된 관통 홀(PTH), 최소 크기 0.4mm. 블라인드 비아 L1-L2, L5-L6, L3-L6
가연성 등급 UL 94-V0 승인 최소.
치수 허용 오차
외곽 치수: 0.0059"
보드 도금: 0.0029"
드릴 허용 오차: 0.002"
테스트 배송 전 100% 전기 테스트
제공될 아트워크 유형 이메일 파일, Gerber RS-274-X, PCBDOC 등
서비스 지역 전 세계, 글로벌.
