간략한 소개
고주파란 이름에서 알 수 있듯 상대적으로 높은 주파수를 의미하며 일반적으로 >=300MHz(즉, 파장 <=1m)의 주파수, 즉 일반적인 무선 주파수 대역을 의미합니다.주파수가 1GHz 이상인 전자기파를 마이크로파라고 합니다.
무선 애플리케이션의 일반적인 주파수:
* 현재 모바일: 0.9GHz - 2GHz
* 3G 시스템: 2.5GHz
* 블루투스: 2.5GHz
* GPS: 12.6GHz
* LMDS: 24GHz 및 40GHz
* 자동차: 77GHz
시장: RFID, 무선 통신, 기지국 및 안테나, 증폭기, 군용 제품, 소비자 전자 제품.
고주파 인쇄 회로 기판 또는 마이크로파 PCB는 고주파(마이크로파) 기판 동박판에 만들어진 인쇄 회로 기판을 말합니다.일반적인 유형은 양면 보드, 다층 보드 및 혼합 구조입니다.
혼합 구조에는 고성능 특수 기판, PP 시트 + 일반 성능 보드 및 PP 시트 혼합 프레스 보드가 포함됩니다.고주파 기판 + 일반 FR4 기판;고주파 기판 + 금속베이스 등

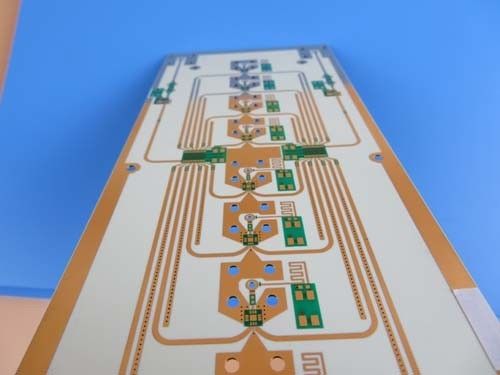

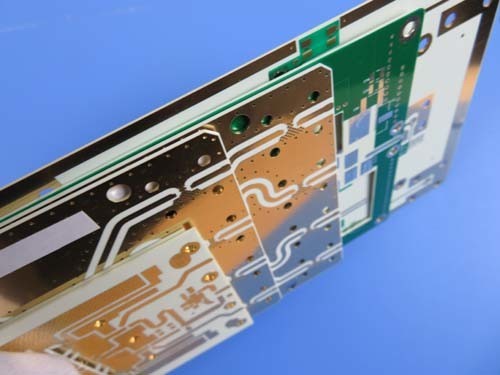

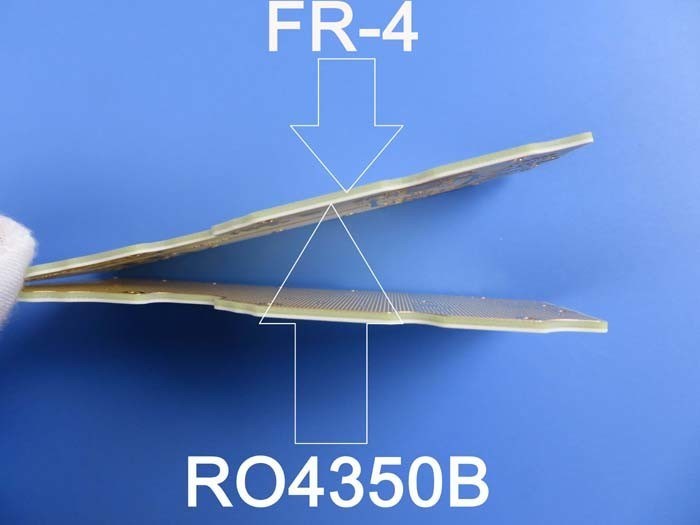

PCB 케이스: 고주파 PCB |10mil RO4350B 회로 기판 |침수 금 RF PCB
(인쇄 회로 기판은 맞춤형 제품이며 표시된 그림과 매개 변수는 참조 용입니다)
일반적인 설명
Mobile Signal Booster 적용을 위해 Tg 280°C의 10mil RO4350B 기판에 제작된 양면 PCB 유형입니다.그린 솔더 마스크 위에 흰색 실크스크린으로 마감한 0.3mm 두께와 패드에 침지 금도금이 되어 있습니다.모재는 Rogers Corp.에서 사용하며, 전체 보드는 패널당 1up을 공급합니다.제공된 Gerber 데이터를 사용하여 IPC 6012 Class 2에 따라 제작되었습니다.각 100개의 패널은 배송을 위해 포장됩니다.
기능 및 이점
유전 상수(DK)가 낮고 안정적이므로 지연 없이 신호 전송이 양호합니다.
낮은 유전 손실의 특성은 신호 손실을 낮은 수준으로 만들어 전체 장비의 신호 전송을 우수하게 만듭니다.
유전 상수의 낮은 열 계수;
낮은 Z축 확장;
SMT 공정은 리플 로우 솔더링에 강하고 재 작업에 강합니다.
좋은 산화 저항 및 좋은 방열;
프로토타입에서 대량 생산에 이르기까지 PCB 요구 사항 충족
16000 평방 미터 작업장;
정시에 배달: >98%
고객 불만 비율: <1%
애플리케이션
RF 송신기, 다중 커플러 안테나, RF 식별, 트렁크 증폭기
매개변수 및 데이터 시트
| PCB 크기 |
120x75mm=1PCS |
| 보드 유형 |
양면 PCB |
| 레이어 수 |
2층 |
| 표면 실장 부품 |
예 |
| 스루 홀 부품 |
예 |
| 레이어 스택업 |
구리 ------- 18um(0.5oz)+플레이트 탑 레이어 |
| RO4350B 0.254mm |
| 구리 ------- 18um(0.5oz) + 플레이트 BOT 레이어 |
| 기술 |
|
| 최소 추적 및 공간: |
900만 / 400만 |
| 최소/최대 구멍: |
0.25mm / 1.0mm |
| 다른 구멍의 수: |
삼 |
| 드릴 구멍의 수: |
92 |
| 밀링된 슬롯 수: |
0 |
| 내부 컷아웃 수: |
0 |
| 임피던스 제어: |
아니요 |
| 금 손가락의 수: |
0 |
| 보드 재료 |
|
| 유리 에폭시: |
RO4350B Tg280℃, er<3.48, Rogers Corp. |
| 최종 포일 외부: |
1.0온스 |
| 최종 포일 내부: |
해당 없음 |
| PCB의 최종 높이: |
0.3mm ±0.1 |
| 도금 및 코팅 |
|
| 표면 마감 |
침수 금 |
| 솔더 마스크 적용 대상: |
TOP 및 BOT 최소 12미크론 |
| 솔더 마스크 색상: |
녹색, PSR-2000GT600D, Taiyo 공급. |
| 솔더 마스크 유형: |
LPSM |
| 윤곽/절단 |
라우팅 |
| 마킹 |
|
| 구성 요소 범례 측면 |
탑과 봇. |
| 구성요소 범례의 색상 |
흰색, IJR-4000 MW300, Taiyo 브랜드 |
| 제조업체 이름 또는 로고: |
도체 및 다리가 있는 자유 영역의 보드에 표시 |
| 을 통해 |
도금된 관통 구멍(PTH), 최소 크기 0.25mm.텐트를 통해. |
| 가연성 등급 |
UL 94-V0 승인 MIN. |
| 치수 공차 |
|
| 개요 차원: |
0.0059" |
| 보드 도금: |
0.0029" |
| 드릴 공차: |
0.002" |
| 시험 |
선적 전 100% 전기 테스트 |
| 제공되는 작품의 종류 |
이메일 파일, Gerber RS-274-X, PCBDOC 등 |
| 서비스 가능 지역 |
전 세계적으로, 전 세계적으로. |
