| MOQ: | 1PCS |
| 가격: | 0.99-99USD/PCS |
| 표준 포장: | 포장 |
| 배달 기간: | 2-10 영업일 |
| 지불 방법: | T/T, 페이팔 |
| 공급 능력: | 50000개 |

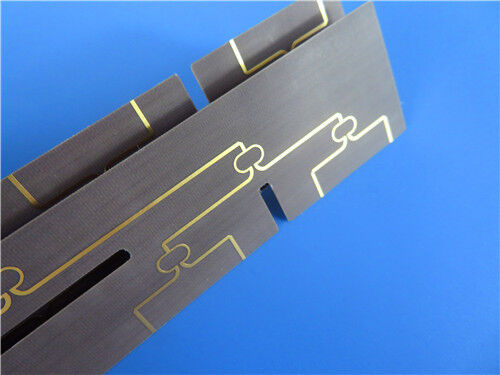

ਵਾਂ글링의 초고형 PCB F4BM217로 고주파 디자인을 향상시켜라
고주파 디자인에서 타협하지 않는 성능을 추구하는 사람들을 위해F4BM217 와글링의 2층 PCB가능성의 경계를 재정의할 준비가 되어 있습니다.
비교 할 수 없는 전기 능력
이 경이로움의 중심에는 전설적인 F4BM217 라미네이트가 있습니다. 과학적으로 만들어졌으며 유리섬유 천, PTFE 樹脂, PTFE 필름을 정밀하게 눌러 만든 재료입니다.2의 다이 일렉트릭 상수 (Dk)10GHz에서 0.17 ± 0.04와 0.0의 매우 낮은 분산 요인001, 이 기판은 가장 까다로운 고주파 애플리케이션에서 비교할 수 없는 신호 무결성을 보장하도록 설계되었습니다.
신뢰성 을 위해 설계 된 것
컴팩트 측정120mm x 89mm±0.15mm의 밀접한 허용도와 함께, 이2층 PCB F4BM217얇은 0.17mm의 완공 두께와 견고한 1oz (1.4 mils) 구리 층을 갖추고 있습니다.이 솔루션은 warpage와 변형에 저항하도록 설계되었습니다., 가장 어려운 환경에서도 흔들리지 않는 차원의 안정성을 제공합니다.Immersion Gold 표면 마감은 중요한 구성 요소에 대한 신뢰할 수 있고 오래 지속되는 용접성을 보장합니다..
다재다능성 과 성능
마이크로파, RF, 레이더 시스템, 단계 전환기, 수동부품, 또는 임무를 위한 다른 중요한 고주파 설계에 초점을 맞추든, F4BM217 2층 PCB는 탁월할 준비가 되어 있습니다.뛰어난 전기적 성능탄탄한 구조와 친환경성으로 결합되어 고주파 전자계의 한계를 뛰어넘는 데 이상적인 선택입니다.
TheF4BM217ਵਾਂ글링의 2층 PCB 솔루션은 전 세계적으로 사용 가능하며, 고주파 설계의 미래를 열 준비가 되었습니다.진정한 업계 리더만이 제공할 수 있는 전력과 신뢰성을 경험하세요..
|
|
