소개
항공우주, 국방, 밀리미터파 통신의 까다로운 세계에서 재료의 신뢰성과 성능은 협상할 수 없습니다.TFA294타이저우 ਵਾਂ글링 단열물질 공장에서 생산된 프리미엄 PTFE 세라믹 복합 다이렉트릭 기판으로, 뛰어난 전기 및 열 성능으로 항공용품 수준의 신뢰성을 제공합니다.더 넓은 TFA 시리즈의 일부로 2개의 Dk 옵션을 포함합니다.943.0, 6.15, 그리고 10.2TFA294는 77 GHz 이상까지 우수한 주파수 안정성을 제공하면서 서구 공급업체에서 유사한 고성능 재료를 대체하도록 설계되었습니다.
전통적인 PTFE / 직조 유리섬유 재료와 달리 TFA 시리즈 기판은 유리 섬유 천 없이 새로운 세라믹으로 채워진 PTFE 구조를 사용합니다.이것은 전자기파 전파에 대한 "유강효과"를 제거합니다, 극히 낮은 변압 손실, 최소화 된 애니소트로피 및 예외적인 주파수 안정성으로 가장 까다로운 밀리미터 파동 및 항공 우주 애플리케이션에 이상적입니다.
이 문서에서는 TFA294 라미네이트 특성에 대한 포괄적인 개요, 상세한 2층 PCB 설계 예제 및 엔지니어 및 조달 전문가를위한 주요 소싱 정보를 제공합니다.
TFA294 라미네이트 는 무엇 입니까?
TFA294는 Taizhou Wangling 단열물질 공장에서 제조하는 TFA 시리즈의 PTFE (폴리테트라플루오레틸렌) 및 세라믹 복합 디엘렉트릭 기판입니다.이 물질은 전통적인 유리 섬유 천을 침착시키는 데 의존하지 않는 고급 과정을 사용하여 생산됩니다.그 대신, 그것은 전문 라미네이션 기술과 결합 된 독자적인 사전 제조 된 판 프로세스를 사용합니다.
주요 차이점: 유리 섬유 가루 가 없습니다
TFA 시리즈 기판은 유리 섬유 천을 포함하지 않습니다.균일하게 분포된 특수 나노 세라믹은 PTFE 樹脂과 혼합됩니다.이 독특한 구조는:
"유리유소 효과"가 없습니다. 유리유소로 인한 변압성 안이소트로피 없이 전자기파가 전파됩니다.
우수한 주파수 안정성 77GHz 이상 낮은 주파수에서 일관된 성능
극저전압 손실 Dk 클래스 중 가장 낮은
최소화 된 X/Y/Z 애니소트로피
항공 우주 등급 신뢰성
TFA294는 항공우주 및 국방용으로 특별히 설계되어 있으며,
뛰어난 방사능 저항성 ∼ 방사선 노출 후 안정적인 전기 및 물리적 특성
낮은 배출가스 ∼ 우주용 진공 배출가스 요구 사항을 충족합니다.
구리와 일치하는 CTE
넓은 작동 온도 범위 -55°C ~ +260°C
TFA294 라미네이트의 특성
| 재산 | 시험 상태 | 단위 | 전형적 가치 |
| 전기적 특성 | |||
| 다이 일렉트릭 상수 (기반) | 10GHz | ∙ | 2.94 |
| 다이 일렉트릭 상수 (디자인) | 10GHz | ∙ | 2.94 |
| 다이렉트릭 일정한 허용량 | ∙ | ∙ | ±0.04 |
| 분산 요인 | 10GHz | ∙ | 0.001 |
| 20 GHz | ∙ | 0.001 | |
| 40 GHz | ∙ | 0.0012 | |
| 온도 계수 Dk (TCDk) | -55°C ~ 150°C | ppm/°C | -5 |
| 껍질 강도 (1온스 RTF 구리) | ∙ | N/mm | >1.6 |
| 부피 저항성 | 정상 | MΩ·cm | ≥5 × 107 |
| 표면 저항성 | 정상 | MΩ | ≥5 × 107 |
| 전기 강도 (Z 방향) | ∙ | kV/mm | >35 |
| 정전전압 (XY 방향) | ∙ | kV | >40 |
| 열 특성 | |||
| CTE (X축) | -55°C ~ 288°C | ppm/°C | 18 |
| CTE (Y축) | -55°C ~ 288°C | ppm/°C | 18 |
| CTE (Z축) | -55°C ~ 288°C | ppm/°C | 32 |
| 열 스트레스 | 260°C, 10초, 3주기 | ∙ | 부피가 없거나 |
| 열전도성 | Z 방향 | W/(m·K) | 0.59 |
| 열 분해 (Td) | 시작 | °C | 498 |
| 장기 작동 온도 | ∙ | °C | -55에서 +260 |
| 기계적 및 물리적 특성 | |||
| 수분 흡수 | 20±2°C, 24시간 | % | 0.03 |
| 밀도 | 방 온도 | g/cm3 | 2.14 |
| 발화성 | ∙ | UL-94 | V-0 |
| 재료 구성 | ∙ | ∙ | PTFE + 세라믹 |
시험 방법:
다이렉트릭 상수 (유형): GB/T 12636-1990 또는 IPC-TM-650 2.5.5.5 (스트라이라인 방법, Z 방향)
다이렉트릭 상수 (디자인): 50Ω 마이크로 스트립 선 방법, Z 방향
다른 특성: IPC-TM-650 또는 GBT4722-2017
참고:
모든 값은 재료 선택에 도움이 되는 전형적인 측정 데이터입니다.
1.5mm를 초과하는 다이렉트릭 두께의 경우 최소한의 양의 유리 섬유 천을 첨가합니다.
데이터는 명시적 또는 암시적 인 보장을 구성하지 않습니다. 사용자는 각 응용 프로그램에 대한 적합성을 확인해야합니다.
예외적인 주파수 안정성 (0.5 GHz ∼ 40 GHz+)
TFA294는 광범위한 범위에서 뛰어난 주파수 안정성을 나타냅니다. 0.5 GHz에서 40 GHz까지 스트리프라인 방법을 통해 테스트하면 다음과 같습니다.
안정적 다이렉트릭 상수 Dk는 주파수 범위에 걸쳐 일정하게 유지됩니다.
모든 주파수에서 매우 낮은 손실 10 GHz와 20 GHz에서 0.0010의 Df; 40 GHz에서 0.0012
77 GHz까지 확장됩니다. 테스트 방법은 40 GHz로 제한되지만, 재료의 우수한 특성은 77 GHz 이상 밀리미터 파동 주파수까지 확장됩니다.자동차 레이더와 5G/6G 애플리케이션에 이상적입니다.
탁월한 온도 안정성 (-55°C ~ 150°C)
TFA294는 다음과 같이 뛰어난 온도 안정성을 보여줍니다.
약 -5 ppm/°C의 TCDk ∙ 그 클래스 중 가장 낮은 것 중 하나이며 온도에 따라 최소한의 다이 일렉트릭 상변을 보장합니다
안정적인 단계 성능 ∼ 단계적 배열 안테나 및 빔 형성 네트워크와 같은 단계 민감한 애플리케이션에 중요합니다.
사용 가능한 온도 범위는 150°C를 훨씬 초과합니다.
특징 및 이점 요약
| 특징 | 이점 |
| 유리 섬유 천은 없습니다. | 유리섬유효과가 없거나 동위성 전기적 성질, 최소한의 애니소트로피 |
| Dk 2.94 ± 0.04 | 엄격한 관용; 롯과 롯의 뛰어난 일관성 |
| 극저 Df (0.0010 @ 10 GHz) | Dk급에서 가장 낮은 다이 일렉트릭 손실; 우수한 신호 무결성 |
| 77 GHz까지의 주파수 안정성 | 밀리미터 파동 및 자동차 레이더용 용품 |
| -5ppm/°C의 TCDk | 온도 (-55°C ~ 150°C) 에서 우수한 단계 안정성 |
| CTE는 구리와 일치합니다 (18/18/32 ppm/°C) | 신뢰할 수 있는 접착 된 구멍; 우수한 차원 안정성 |
| 방사능 저항성 | 방사선 노출 후 안정적인 성능; 우주 용품 |
| 낮은 배출가스 | 우주용 진공 배출 가스 요구 사항을 충족합니다. |
| 낮은 수분 흡수 (0.03%) | 습한 환경에서 안정적인 성능 |
| 장기 작동 온도 (-55°C ~ +260°C) | 극한 환경에 적합합니다. |
| UL 94 V-0 연화성 | 중요 애플리케이션에 대한 안전 인증 |
| 표준 PTFE 가공 | 표준 PTFE PCB 제조 기술과 호환 |
표준 제물
TFA294 및 더 넓은 TFA 시리즈는 다양한 두께, 패널 크기 및 구리 클래싱 옵션으로 제공됩니다.
| 두께 (mm) | 두께 (밀리) | 용도 (mm) | 허용량 (밀리) |
| 0.127 | 5 | ±0.0127 | ±0.5 |
| 0.254 | 10 | ±0.02 | ± 10 |
| 0.508 | 20 | ±0.03 | ± 119 |
| 0.635 | 25 | ±0.03 | ± 158 |
| 0.762 | 30 | ±0.04 | ± 158 |
| 1.016 | 40 | ±0.05 | ±20 |
| 1.27 | 50 | ±0.05 | ±20 |
| 1.524 | 60 | ±0.07 | ±25 |
| 1.905 | 75 | ±0.09 | ±35 |
| 2.03 | 80 | ±0.09 | ±35 |
| 2.54 | 100 | ±0.13 | ±50 |
| 3.175 | 125 | ±0.20 | ±80 |
| 3.81 | 150 | ±0.25 | ±100 |
| 4.06 | 160 | ±0.25 | ±100 |
| 5.08 | 200 | ±0.25 | ±100 |
| 6.35 | 250 | ±0.32 | ±126 |
표준 패널 크기 및 구리 클래딩
| 매개 변수 | 옵션 |
| 표준 패널 크기 | 305 × 460 mm (12" × 18") |
| 460 × 610 mm (18" × 24") | |
| 사용자 정의 크기 | |
| 구리 두께 | 0.5온스 (18μm) ∙ 표준 |
| 1.0온스 (35μm) | |
| 다른 두께는 요청에 따라 사용할 수 있습니다. | |
| 구리 포일 종류 | RTF ✅ 낮은 거칠성 구리 (표준) |
| 롤링된 구리 필름 | |
| 50Ω 내장 레지스터 구리 포일 (NiP 합금, 0.2μm 두께, 50±5Ω/sq) | |
| 구리판 또는 알루미늄판 버전 |
금속 지원 옵션 (TFA294-AL / TFA294-CU)
TFA 시리즈는 또한 보호 또는 열 분산 응용 프로그램에 금속 뒷받침 된 버전을 제공합니다.
| 모델 | 금속 기반 | 밀도 (g/cm3) | 열전도 (W/m·K) | CTE (ppm/°C) | 사용 가능한 금속 두께 (mm) | 패널 크기 (mm) |
| TFA294-CU | 구리 | 8.9 | 380 | 17 | 0.48, 0.98, 1.48, 1.98, 2.983.98 | 460 × 610 |
| TFA294-AL | 알루미늄 | 2.7 | 180 | 24 | 460 × 305 |
부문 번호 예제
TFA294-AL = 알루미늄 뒷받침을 가진 TFA294
TFA294-CU = TFA294 구리 뒷면

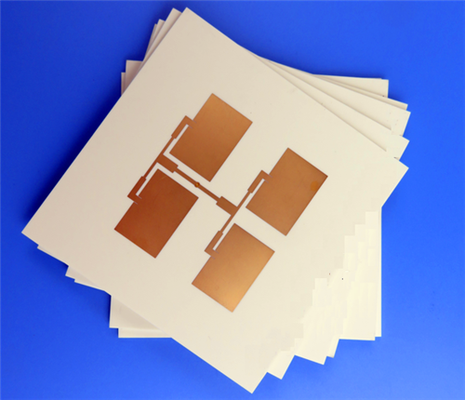

TFA294를 사용하는 2층 PCB 설계 예
TFA294의 실제 응용을 보여주기 위해, 다음은 완전한 2층 딱딱한 PCB 설계 사례입니다.
PCB 설계 사양
| 매개 변수 | 옵션 |
| 표준 패널 크기 | 305 × 460 mm (12" × 18") |
| 460 × 610 mm (18" × 24") | |
| 사용자 정의 크기 | |
| 구리 두께 | 0.5온스 (18μm) ∙ 표준 |
| 1.0온스 (35μm) | |
| 다른 두께는 요청에 따라 사용할 수 있습니다. | |
| 구리 포일 종류 | RTF ✅ 낮은 거칠성 구리 (표준) |
| 롤링된 구리 필름 | |
| 50Ω 내장 레지스터 구리 포일 (NiP 합금, 0.2μm 두께, 50±5Ω/sq) | |
| 구리판 또는 알루미늄판 버전 | |
| UL 94 V-0 연화성 | 중요 애플리케이션에 대한 안전 인증 |
| 표준 PTFE 가공 | 표준 PTFE PCB 제조 기술과 호환 |
| 바닥 용접 마스크 | 아무 것도 |
| 전기 검사 | 운송 전 100% |
| 그림 형식 | 게르버 RS-274-X |
| 승인 된 표준 | IPC-클래스-2 |
| 서비스 영역 | 전 세계 |
디자인 관찰
이 보드 (97.53 mm × 100.28 mm) 는 2 개의 네트워크로 중간 구성 요소 (21 개 구성 요소) 를 가지고 있으며 전용 RF 기능 모듈을 제안합니다. 주요 관찰은 다음과 같습니다.
40 mil (1,016 mm) 다이렉트릭 두께 ✓ 제어 된 임피던스 특성을 유지하면서 강력한 기계적 강도를 제공합니다
용접 마스크가 없습니다. TFA294의 극저 손실 특성을 유지합니다. 용접 마스크는 추가 다이 일렉트릭 손실을 가져올 것입니다.
실크 스크린이 없습니다. 깨끗한 RF 표면을 유지하며 오염을 피합니다.
ENIG 표면 마감 √ RF 연결에 대한 우수한 용접성과 평면성을 제공합니다
TFA294의 낮은 손실 (Df ≈ 0.0010)
IPC-클래스-2의 준수성 상업용 항공우주 및 국방 애플리케이션에 대한 신뢰성을 보장합니다
제조 공정 하이라이트
표준 PTFE 가공 TFA294는 표준 PTFE PCB 기술을 사용하여 제조 될 수 있습니다.
우수한 가공성 ∙ 재료의 기계적 특성은 밀도 구멍 및 얇은 라인 가공을 지원합니다
다층 기능 ️ 다층 및 백플레인 응용 프로그램에 적합
100% 전기 테스트 모든 보드의 기능적 무결성을 보장합니다
전형적 사용법
- 항공 우주 장비, 우주, 객실 장비, 항공기
- 마이크로파, 안테나, 단계 민감 안테나
- 조기 경보 레이더, 항공 레이더 등
- 단계 배열 안테나, 빔 형성 네트워크;
- 위성 통신, 항법
- 전력 증폭기
TFA 시리즈 제품군
TFA294는 다양한 Dk 옵션을 제공하는 더 넓은 제품군의 일부입니다.
| 모델 | 다이 일렉트릭 상수 (Dk) | 주요 응용 |
| TFA294 | 2.94 | 일반 고주파, 밀리미터파, 항공우주 |
| TFA300 | 3 | 고주파 안테나 애플리케이션 |
| TFA615 | 6.15 | 소형화, 필터, 결합기 |
| TFA1020 | 10.2 | 극심 한 소형화, 컴팩트 마이크로 웨브 부품 |
참고: TFA294 및 TFA300은 통합 저항 응용을 위해 50Ω 내장 저항 구리 엽으로 공급될 수 있습니다.
결론
타이저우 왕링 단열물질 공장에서 생산된 TFA294는 항공용품 수준의 신뢰성, 극저하 손실 및 77 GHz 이상까지의 특이한 주파수 안정성을 매력적으로 결합합니다.2의 다이렉트릭 상수0.94 ± 0.0410 GHz에서 0.0010의 분산 인수와 -5 ppm/°C의 TCDk, TFA294는 가장 까다로운 밀리미터파, 항공우주 및 국방 응용 프로그램에 필요한 성능을 제공합니다.
주요 장점은 다음과 같습니다.
항공 우주 수준의 신뢰성 방사능 저항성, 낮은 배출가스, 우주 용품
극저하 손실 (Df = 0.0010)
유리섬유 천이 없습니다. 유리섬유 효과; 동위성 전기적 특성을 제거합니다.
77GHz 기능 자동차 레이더 및 밀리미터 파선 통신에 적합
탁월한 온도 안정성 -55°C에서 150°C까지 -5ppm/°C의 TCDk
구리 (18/18/32 ppm/°C) 에 맞춘 CTE
낮은 수분 흡수 (0.03%)
비용 효율적인 대안 경쟁력 있는 가격으로 비슷한 서구 재료를 대체합니다
표준 PTFE 가공 ◎ 표준 제조 기술과 호환
우주선 전자 장치, 단계 배열 레이더 또는 77 GHz 자동차 센서에서 사용되든 TFA294는 가장 까다로운 고주파 회로 설계에 신뢰할 수있는 고성능 기반을 제공합니다..
타이저우 왕링 단열물질 공장
타이저우 왕링 단열물질 공장은 ISO 9001 등록 회사입니다. 항공, 국방,그리고 밀리미터 파도 응용 프로그램TFA 시리즈는 수입 고주파 재료에 대한 경쟁력 있는 대안을 제공함으로써 품질과 성능에 대한 회사의 의지를 나타냅니다.
TFA 시리즈 제품 제공:
TFA294 (Dk 2.94) 일반 고주파, 항공우주, 밀리미터파
TFA300 (Dk 3.0) 고주파 안테나 애플리케이션
TFA615 (Dk 6.15) 소형화, 필터, 결합기
TFA1020 (Dk 10.2) 극한 소형화
금속 지원 옵션:
TFA294-AL 열 분비를 위한 알루미늄 뒷받침
TFA294-CU 구리 뒷면 보호 및 열 관리용
자세한 재료 인증, 맞춤형 두께 옵션, 또는 패널 크기의 가용성에 대해, 저희에게 연락하십시오 -- TFA 시리즈의 승인된 배급자.
|
|
