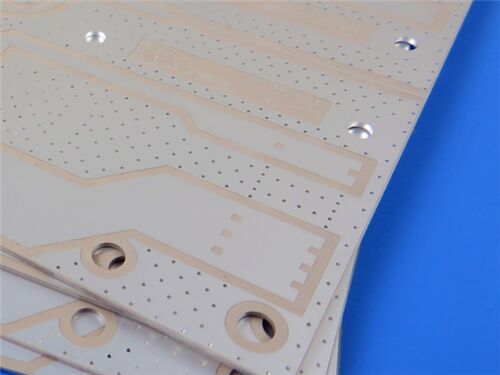

20mil RO3010 2층 PCB, 침지 은 도금 마감
20mil RO3010 2층 PCB는 Rogers RO3010 라미네이트로 제작된 고주파 인쇄 회로 기판으로, 세라믹 충진 PTFE 복합재로 뛰어난 기계적, 전기적, 열적 안정성을 제공합니다. RF 및 마이크로파 애플리케이션을 위해 특별히 설계된 이 PCB는 침지 은 표면 마감, 컴팩트한 0.5mm 두께, 양면 1oz 구리 무게를 특징으로 합니다. 우수한 유전 상수와 손실 계수를 갖춘 이 PCB는 회로 소형화 및 통신, 위성 시스템, 자동차 레이더 분야의 고성능 애플리케이션에 이상적입니다.
PCB 구성 세부 정보
| 사양 | 세부 정보 |
| 기본 재료 | Rogers RO3010 |
| 층 수 | 2층 강성 PCB |
| 보드 치수 | 102mm x 63mm |
| 완성 두께 | 0.5mm |
| 구리 두께 | 양면 1oz (35μm) |
| 표면 마감 | 침지 은 |
| 최소 트레이스/간격 | 5/7 밀 |
| 최소 홀 크기 | 0.4mm |
| 비아 도금 두께 | 20μm |
| 솔더 마스크 | 없음 |
| 실크스크린 | 없음 |
| 전기 테스트 | 배송 전 100% |
| 품질 표준 | IPC-Class-2 |
PCB 스택업
| 층 | 재료 | 두께 |
| 구리 층 1 | 구리 포일 (1oz) | 35μm |
| 코어 | Rogers RO3010 (20mil) | 0.508mm |
| 구리 층 2 | 구리 포일 (1oz) | 35μm |
PCB 통계
| 매개변수 | 값 |
| 부품 | 38 |
| 총 패드 | 45 |
| 스루홀 패드 | 16 |
| 상단 SMT 패드 | 29 |
| 하단 SMT 패드 | 0 |
| 비아 | 36 |
| 네트워크 | 2 |
이 PCB는 Gerber RS-274-X 아트워크를 사용하여 제조되어 최신 제조 공정과의 호환성과 정밀한 생산을 보장합니다.
재료 개요: Rogers RO3010
Rogers RO3010 라미네이트는 고주파 애플리케이션을 위해 설계된 고급 PTFE 기반 재료입니다. 10GHz에서 10.2 ±0.30의 유전 상수와 0.0022의 손실 계수를 갖춘 이 라미네이트는 뛰어난 전기적 성능과 치수 안정성을 제공하여 회로 소형화 및 광대역 설계에 이상적입니다.
| 속성 | 값 |
| 유전 상수 (Dk) | 10GHz에서 10.2 ± 0.30 |
| 손실 계수 (Df) | 10GHz에서 0.0022 |
| 열 전도율 | 0.95 W/mK |
| CTE (X/Y/Z) | 13ppm/°C, 11ppm/°C, 16ppm/°C |
| 분해 온도 (Td) | >500°C |
| 수분 흡수율 | 0.05% |
| 작동 온도 | -40°C ~ +85°C |
주요 특징:
높은 유전 상수: 10GHz에서 10.2 ± 0.30으로 일관된 전기적 성능을 제공합니다.
낮은 손실 계수: 10GHz에서 0.0022로 신호 손실을 최소화합니다.
열 안정성: 분해 온도 (Td) > 500°C로 열악한 환경에서도 안정적인 작동을 보장합니다.
우수한 CTE: X/Y/Z CTE 값은 치수 안정성과 구리와의 호환성을 보장합니다.
수분 저항성: 낮은 흡수율 (0.05%)은 습한 조건에서도 성능을 보장합니다.
주요 이점:
치수 안정성: 구리와 일치하는 팽창으로 우수한 신뢰성을 제공합니다.
비용 효율성: 대량 생산에 경제적인 가격입니다.
소형화: 높은 Dk는 성능 저하 없이 컴팩트한 설계를 가능하게 합니다.
ISO 9001 인증: 생산에 대한 엄격한 품질 표준을 충족합니다.
애플리케이션
셀룰러 안테나, 전력 증폭기
레이더 시스템, 텔레매틱스
위성 통신, GPS 안테나
무선 통신용 패치 안테나
원격 계량기, 데이터 링크
결론
침지 은 마감의 20mil RO3010 2층 PCB는 RF 및 마이크로파 설계를 위한 안정적이고 고성능 솔루션을 제공합니다. Rogers RO3010 라미네이트로 제작된 이 PCB는 낮은 손실 성능, 우수한 열 안정성, 높은 유전 상수를 제공하여 통신, 자동차, 항공 우주를 포함한 다양한 산업에 이상적입니다. 전 세계적으로 사용 가능하며 IPC-Class-2 규격 및 ISO 9001 인증을 받은 이 PCB는 설계에 정밀성, 신뢰성 및 비용 효율성을 요구하는 엔지니어에게 완벽한 선택입니다.
|
|
