| MOQ: | 1개 |
| 가격: | 0.99-99USD/PCS |
| 표준 포장: | 포장 |
| 배달 기간: | 2-10 영업일 |
| 지불 방법: | T/T, 페이팔 |
| 공급 능력: | 50000PCS |

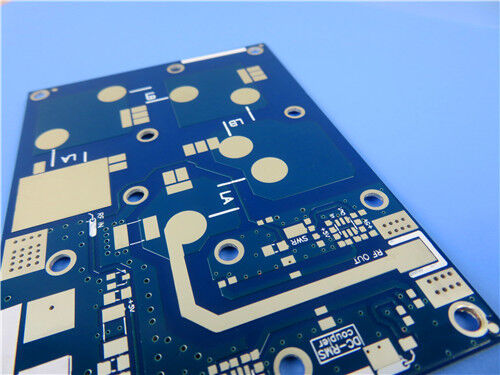

30mil RT/duroid 6035HTC 2층 PCB, 침지 은 도금 마감
30mil RT/duroid 6035HTC 2층 PCB는 고출력 RF 및 마이크로파 애플리케이션을 위해 설계된 고성능 인쇄 회로 기판입니다. Rogers RT/duroid 6035HTC 라미네이트로 제작된 이 PCB는 뛰어난 열 전도성, 낮은 삽입 손실 및 탁월한 고주파 성능을 제공합니다. 침지 은 표면 마감은 우수한 납땜성을 보장하여 이 PCB를 전력 증폭기, 커플러, 필터 및 기타 고출력 애플리케이션에 이상적으로 만듭니다.
PCB 제작 세부 정보
| 사양 | 세부 정보 |
| 기판 재질 | RT/duroid 6035HTC |
| 층 수 | 2층 강성 PCB |
| 보드 치수 | 87mm x 96.5mm ± 0.15mm |
| 완성 두께 | 0.85mm |
| 구리 두께 | 양면 1oz (35μm) |
| 표면 마감 | 침지 은 |
| 최소 트레이스/간격 | 5/6 밀 |
| 최소 홀 크기 | 0.2mm |
| 비아 도금 두께 | 20μm |
| 상단 솔더 마스크 | 파란색 |
| 하단 솔더 마스크 | 없음 |
| 실크스크린 | 흰색 (상단만) |
| 전기 테스트 | 출하 전 100% |
| 품질 표준 | IPC-Class-2 |
PCB 스택업
| 층 | 재질 | 두께 |
| 구리 층 1 | 구리 포일 (1oz) | 35μm |
| 코어 | RT/duroid 6035HTC (30mil) | 0.762mm |
| 구리 층 2 | 구리 포일 (1oz) | 35μm |
PCB 통계
| 매개변수 | 값 |
| 부품 | 31 |
| 총 패드 | 104 |
| 스루홀 패드 | 73 |
| 상단 SMT 패드 | 31 |
| 하단 SMT 패드 | 0 |
| 비아 | 86 |
| 네트 | 2 |
이 PCB는 Gerber RS-274-X 아트워크를 사용하여 설계되어 정밀한 제작과 현대적인 제조 공정에 쉽게 통합할 수 있습니다.
재질 개요: Rogers RT/duroid 6035HTC
RT/duroid 6035HTC는 고출력 RF 및 마이크로파 애플리케이션에 사용하도록 설계된 고주파 회로 재질입니다. 세라믹 충전 PTFE 복합 재질로 뛰어난 열 전도성과 우수한 유전 특성을 특징으로 합니다. 이 라미네이트는 표준 FR-4 제조 기술로 쉽게 가공할 수 있어 복잡한 고출력 설계에 비용 효율적입니다.
| 속성 | 값 |
| 유전 상수 (Dk) | 3.5 ± 0.05 (10GHz/23°C) |
| 손실 계수 (Df) | 0.0013 (10GHz/23°C) |
| 열 전도성 | 1.44 W/mK (80°C) |
| CTE (X/Y/Z) | 19ppm/°C, 19ppm/°C, 39ppm/°C |
| 수분 흡수율 | 0.06% |
| 작동 온도 | -55°C ~ +288°C |
| 가연성 | UL 94 V-0 |
높은 열 전도성(1.44 W/mK)은 효율적인 열 방출을 보장하여 고출력 애플리케이션의 작동 온도를 낮춥니다.
주요 특징:
주요 이점:
애플리케이션
고출력 RF 증폭기 및 전력 분배기
커플러, 필터 및 컴바이너
고주파 전력 증폭기
마이크로파 필터 및 컴바이너
고출력 RF 모듈 및 안테나 시스템
결론
침지 은 마감의 30mil RT/duroid 6035HTC 2층 PCB는 뛰어난 열 전도성, 낮은 유전 손실 및 우수한 신호 무결성을 요구하는 RF 및 마이크로파 애플리케이션을 위한 고성능 솔루션입니다. Rogers RT/duroid 6035HTC 라미네이트를 사용하여 이 PCB는 탁월한 열 방출과 안정적인 고주파 성능을 제공하여 까다로운 고출력 설계를 위한 이상적인 선택입니다. 침지 은 마감은 우수한 납땜성과 장기적인 신뢰성을 보장합니다. 전 세계적으로 사용 가능하며 IPC-Class-2 표준을 준수하는 이 PCB는 고출력 RF 및 마이크로파 시스템 설계에 있어 신뢰할 수 있고 효율적인 선택입니다.
|
|
