| MOQ: | 1개 |
| 가격: | 0.99-99USD/PCS |
| 표준 포장: | 포장 |
| 배달 기간: | 2-10 영업일 |
| 지불 방법: | T/T, 페이팔 |
| 공급 능력: | 50000PCS |

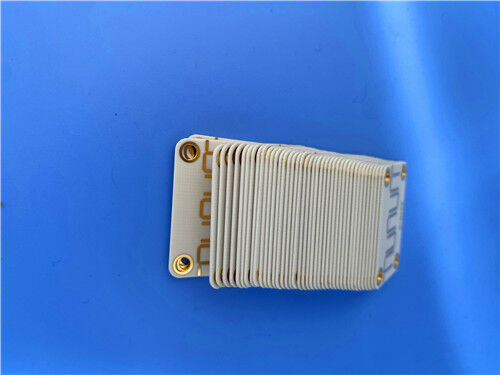

40mil AD300D 2층 EPIG(무전해 팔라듐 침지 금) 마감 PCB
40mil AD300D 이중면 PCB는 고급 RF 및 마이크로파 애플리케이션의 요구 사항을 충족하도록 설계된 고성능 인쇄 회로 기판입니다. 세라믹 충전, PTFE 기반 AD300D 라미네이트로 제작된 이 PCB는 제어된 유전 특성, 낮은 손실 및 우수한 수동 상호 변조(PIM) 성능을 제공합니다. EPIG(니켈 프리) 마감으로 이 PCB는 향상된 신호 무결성과 납땜성을 제공하여 무선 통신 시스템, 안테나 및 자동차 텔레매틱스에 이상적입니다.
PCB 구성 세부 정보
| 사양 | 세부 정보 |
| 기본 재료 | AD300D |
| 레이어 수 | 2층 강성 PCB |
| 보드 치수 | 67mm x 102.6mm ± 0.15mm |
| 완성 두께 | 1.2mm |
| 구리 두께 | 양면 1oz (35μm) |
| 표면 마감 | EPIG(무전해 팔라듐 침지 금) |
| 최소 트레이스/간격 | 4/6 밀 |
| 최소 홀 크기 | 0.4mm |
| 비아 도금 두께 | 20μm |
| 솔더 마스크 | 없음 |
| 실크스크린 | 없음 |
| 전기 테스트 | 배송 전 100% |
| 품질 표준 | IPC-Class-2 |
PCB 스택업
| 레이어 | 재료 | 두께 |
| 구리 레이어 1 | 구리 포일(1oz) | 35μm |
| 코어 | AD300D (40mil) | 1.016mm |
| 구리 레이어 2 | 구리 포일(1oz) | 35μm |
PCB 통계
| 매개변수 | 값 |
| 부품 | 15 |
| 총 패드 | 41 |
| 스루홀 패드 | 29 |
| 상단 SMT 패드 | 12 |
| 하단 SMT 패드 | 0 |
| 비아 | 36 |
| 네트워크 | 2 |
이 PCB는 Gerber RS-274-X 아트워크를 사용하여 제조되어 현대적인 제조 공정과의 정확한 생산 및 호환성을 보장합니다.
재료 개요: AD300D
AD300D 라미네이트는 RF 및 마이크로파 애플리케이션을 위해 설계된 PTFE 기반, 세라믹 충전 재료입니다. 이 라미네이트는 10GHz에서 2.94 ± 0.05의 유전 상수와 0.0021의 낮은 손실 계수를 제공하여 고주파 설계에 적합합니다. 또한 우수한 치수 안정성과 낮은 PIM을 나타내어 다양한 환경 조건에서 일관된 성능을 보장합니다.
| 속성 | 값 |
| 유전 상수(Dk) | 10GHz에서 2.94 |
| 손실 계수(Df) | 10GHz에서 0.0021 |
| 열 전도율 | 0.4 W/mK |
| CTE(X/Y/Z) | 24ppm/°C, 23ppm/°C, 98ppm/°C |
| 작동 온도 | -55°C ~ +288°C |
| 유전 상수 열 계수 | -73ppm/°C |
| 가연성 | UL 94 V-0 |
주요 특징:
주요 이점:
응용 분야
셀룰러 인프라 기지국 안테나
텔레매틱스 안테나 시스템
상업용 위성 라디오 안테나
결론
EPIG 마감의 40mil AD300D 2층 PCB는 RF, 마이크로파 및 무선 통신 시스템을 위한 안정적이고 고성능 솔루션입니다. AD300D 라미네이트와 니켈 프리 EPIG 표면 마감의 조합은 낮은 손실 성능, 우수한 치수 안정성 및 뛰어난 신호 무결성을 보장합니다. 전 세계적으로 사용 가능하며 IPC-Class-2 표준을 준수하는 이 PCB는 통신, 자동차 및 항공 우주 애플리케이션을 위한 고주파 회로를 설계하는 엔지니어에게 완벽한 선택입니다.
|
|
