| MOQ: | 1개 |
| 가격: | 0.99-99USD/PCS |
| 표준 포장: | 포장 |
| 배달 기간: | 2-10 영업일 |
| 지불 방법: | T/T, 페이팔 |
| 공급 능력: | 50000PCS |

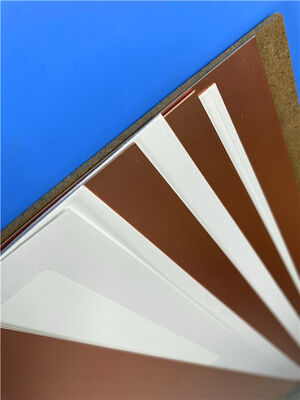

F4BM245 구리 클래드 라미네이트: RF 애플리케이션을 위한 고성능 PTFE 복합재
Taizhou Wangling은 고주파 회로 애플리케이션을 위해 설계된 프리미엄 PTFE 유리 섬유 강화 구리 클래드 라미네이트인 F4BM245를 선보입니다. F4BM 시리즈의 일부인 이 소재는 뛰어난 전기적 성능, 치수 안정성 및 비용 효율성을 제공하여 까다로운 RF 및 마이크로파 설계에 이상적인 선택입니다.
전기적 성능
F4BM245는 10GHz에서 2.45 ±0.05의 유전 상수(Dk)를 특징으로 하여 낮은 손실과 안정적인 신호 전파의 균형 잡힌 조합을 제공합니다. 10GHz에서 0.0012, 20GHz에서 0.0017의 일반적인 손실 계수(Df)를 통해 이 소재는 위성 통신, 기지국 안테나 및 위상 배열 레이더 시스템과 같은 애플리케이션에 중요한 넓은 주파수 범위에서 최소한의 신호 감쇠를 보장합니다.
이 소재의 유전 상수 온도 계수는 -120 ppm/°C로, -55°C ~ +260°C의 작동 온도 범위에서 안정적인 전기적 성능을 보장합니다. 체적 저항률은 6×10⁶ MΩ·cm를 초과하고 표면 저항률은 ≥1×10⁶ MΩ로 우수한 절연 특성을 제공합니다. Z 방향 전기 강도는 25 KV/mm를 초과하고 XY 방향 항복 전압은 32 KV를 초과하여 고전압 조건에서 견고한 성능을 보장합니다.
F4BM245데이터 시트
| 제품 기술 매개변수 | 제품 모델 및 데이터 시트 | |||||||||||
| 제품 특징 | 시험 조건 | 단위 | F4BM217 | F4BM220 | F4BM233 | F4BM245 | F4BM255 | F4BM265 | F4BM275 | F4BM294 | F4BM300 | |
| 유전 상수 (일반) | 10GHz | / | 2.17 | 2.2 | 2.33 | 2.45 | 2.55 | 2.65 | 2.75 | 2.94 | 3.0 | |
| 유전 상수 허용 오차 | / | / | ±0.04 | ±0.04 | ±0.04 | ±0.05 | ±0.05 | ±0.05 | ±0.05 | ±0.06 | ±0.06 | |
| 손실 탄젠트 (일반) | 10GHz | / | 0.001 | 0.001 | 0.0011 | 0.0012 | 0.0013 | 0.0013 | 0.0015 | 0.0016 | 0.0017 | |
| 20GHz | / | 0.0014 | 0.0014 | 0.0015 | 0.0017 | 0.0018 | 0.0019 | 0.0021 | 0.0023 | 0.0025 | ||
| 유전 상수 온도 계수 | -55°C~150°C | PPM/°C | -150 | -142 | -130 | -120 | -110 | -100 | -92 | -85 | -80 | |
| 박리 강도 | 1 OZ F4BM | N/mm | >1.8 | >1.8 | >1.8 | >1.8 | >1.8 | >1.8 | >1.8 | >1.8 | >1.8 | |
| 1 OZ F4BME | N/mm | >1.6 | >1.6 | >1.6 | >1.6 | >1.6 | >1.6 | >1.6 | >1.6 | >1.6 | ||
| 체적 저항률 | 표준 조건 | MΩ·cm | ≥6×10⁶ | ≥6×10⁶ | ≥6×10⁶ | ≥6×10⁶ | ≥6×10⁶ | ≥6×10⁶ | ≥6×10⁶ | ≥6×10⁶ | ≥6×10⁶ | |
| 표면 저항률 | 표준 조건 | MΩ | ≥1×10⁶ | ≥1×10⁶ | ≥1×10⁶ | ≥1×10⁶ | ≥1×10⁶ | ≥1×10⁶ | ≥1×10⁶ | ≥1×10⁶ | ≥1×10⁶ | |
| 전기 강도 (Z 방향) | 5KW,500V/s | KV/mm | >23 | >23 | >23 | >25 | >25 | >25 | >28 | >30 | >30 | |
| 항복 전압 (XY 방향) | 5KW,500V/s | KV | >30 | >30 | >32 | >32 | >34 | >34 | >35 | >36 | >36 | |
| 열팽창 계수 | XY 방향 | -55 °~288°C | ppm/°C | 25, 34 | 25, 34 | 22, 30 | 20, 25 | 16, 21 | 14, 17 | 14, 16 | 12, 15 | 12, 15 |
| Z 방향 | -55 °~288°C | ppm/°C | 240 | 240 | 205 | 187 | 173 | 142 | 112 | 98 | 95 | |
| 열 응력 | 260°C, 10초, 3회 | 박리 없음 | 박리 없음 | 박리 없음 | 박리 없음 | 박리 없음 | 박리 없음 | 박리 없음 | 박리 없음 | 박리 없음 | ||
| 수분 흡수율 | 20±2°C, 24시간 | % | ≤0.08 | ≤0.08 | ≤0.08 | ≤0.08 | ≤0.08 | ≤0.08 | ≤0.08 | ≤0.08 | ≤0.08 | |
| 밀도 | 상온 | g/cm³ | 2.17 | 2.18 | 2.20 | 2.22 | 2.25 | 2.25 | 2.28 | 2.29 | 2.29 | |
| 장기 작동 온도 | 고저온 챔버 | °C | -55~+260 | -55~+260 | -55~+260 | -55~+260 | -55~+260 | -55~+260 | -55~+260 | -55~+260 | -55~+260 | |
| 열 전도율 | Z 방향 | W/(M·K) | 0.24 | 0.24 | 0.28 | 0.30 | 0.33 | 0.36 | 0.38 | 0.41 | 0.42 | |
| PIM | F4BME에만 해당 | dBc | ≤-159 | ≤-159 | ≤-159 | ≤-159 | ≤-159 | ≤-159 | ≤-159 | ≤-159 | ≤-159 | |
| 난연성 | / | UL-94 | V-0 | V-0 | V-0 | V-0 | V-0 | V-0 | V-0 | V-0 | V-0 | |
| 재료 구성 | / | / | PTFE, 유리 섬유 천 ED 구리 포일과 결합된 F4BM, 역처리(RTF) 구리 포일과 결합된 F4BME. |
|||||||||
열 및 기계적 안정성
F4BM245는 뛰어난 열 및 기계적 특성을 나타냅니다. 열팽창 계수(CTE)는 XY 방향에서 20-25 ppm/°C, Z 방향에서 187 ppm/°C로, 열 순환 중 안정적인 도금 스루홀 무결성을 가능하게 합니다. 0.30 W/(M·K)의 열 전도율로 이 소재는 활성 부품에서 열을 효율적으로 방출합니다.
이 소재는 3회 반복하여 260°C에서 10초 동안 열 응력 테스트를 견뎌 박리 현상이 없으며, 무연 납땜 공정에 적합함을 확인합니다. 수분 흡수율은 ≤0.08%로 습한 환경에서도 일관된 성능을 보장합니다. 이 라미네이트는 UL 94 V-0 난연 등급을 획득했으며 최대 260°C의 장기 작동 온도와 호환됩니다.
F4BM245 대 F4BME245: 구리 포일 옵션
F4BM245: 표준 ED(전기 도금) 구리 포일을 특징으로 하며, 수동 상호 변조(PIM) 요구 사항이 없는 애플리케이션에 이상적입니다. 1oz 구리의 경우 박리 강도는 1.8 N/mm를 초과합니다.F4BME245: 역처리(RTF) 구리 포일을 특징으로 하며, 뛰어난 PIM 성능(≤ -159 dBc), 더 정확한 회로 라인 제어 및 낮은 도체 손실을 제공하여 고감도 RF 시스템에 완벽합니다.제조: 가공 및 생산
PTFE 기반 회로 재료의 선도적인 제조업체로서 일관된 품질을 보장하기 위해 고급 생산 역량을 활용합니다. 당사의 제조 공정은 정밀 제어된 수지 함침, 라미네이션 및 경화 기술을 사용합니다. 유리 섬유 보강재는 PTFE 수지와 결합되어 모든 단계에서 엄격한 품질 관리를 거칩니다.가공 장점:F4BM245는 표준 PCB 가공 기술을 사용하여 제작할 수 있습니다.
기계 드릴링, 라우팅 및 전단 작업과 호환됩니다.
모든 일반적인 에칭 용매 및 시약에 내성이 있습니다.
스루홀 및 표면 실장 조립 공정을 모두 지원합니다.
생산 능력 및 공급망
0.1mm ~ 12.0mm의 두께 옵션 (총 두께 또는 유전체 두께 명시)
F4BM의 경우 0.5 oz, 1 oz, 1.5 oz, 2 oz; F4BME의 경우 0.5 oz 및 1 oz의 여러 구리 포일 무게
보관 및 운송 지침
제품 무결성 및 성능을 보장하기 위해 엄격한 보관 및 취급 프로토콜을 준수합니다:
보관:
10°C ~ 35°C의 온도에서 깨끗하고 건조한 환경에 보관하십시오.
상대 습도를 70% 미만으로 유지하십시오.
사용 준비가 될 때까지 원래 포장 상태로 보관하십시오.
직사광선 및 부식성 분위기에 노출되지 않도록 하십시오.
권장 유효 기간은 적절한 보관 조건 하에서 12개월입니다.
운송:
라미네이트는 보호용 삽입재 및 습기 방지 재료로 포장됩니다.
안전한 포장은 운송 중 가장자리 손상 및 뒤틀림을 방지합니다.
국내 및 국제 배송을 위한 다양한 포장 옵션 제공
전자 재료에 대한 국제 운송 규정 준수
맞춤화 및 지원
특정 설계 요구 사항을 충족하기 위해 광범위한 맞춤화 옵션을 제공합니다. 특수 치수, 비표준 두께 또는 금속 백 구성(향상된 열 방출 또는 차폐를 위한 알루미늄 또는 구리 베이스)이 필요한 경우 엔지니어링 팀이 지원할 준비가 되어 있습니다.
F4BM 시리즈는 또한 금속 백 구성도 지원합니다:
F4BM245-AL: 경량 열 관리를 위한 알루미늄 백
F4BM245-CU: 우수한 열 방출을 위한 구리 백
F4BM245를 선택해야 하는 이유
안정적인 전기적 특성, 우수한 열 성능 및 비용 효율적인 제조 가능성을 결합한 F4BM245는 고주파 회로 애플리케이션에 탁월한 가치를 제공합니다. 품질에 대한 당사의 약속, 유연한 생산 능력 및 신뢰할 수 있는 공급망은 필요할 때 일관되고 고성능의 재료를 받을 수 있도록 보장합니다.
지금 Bicheng에 연락하여 애플리케이션 요구 사항을 논의하고 F4BM245가 다음 RF 설계를 최적화하는 방법을 알아보십시오.
|
|
