| MOQ: | 1개 |
| 가격: | 0.99-99USD/PCS |
| 표준 포장: | 포장 |
| 배달 기간: | 2-10 영업일 |
| 지불 방법: | T/T, 페이팔 |
| 공급 능력: | 10000PCS |

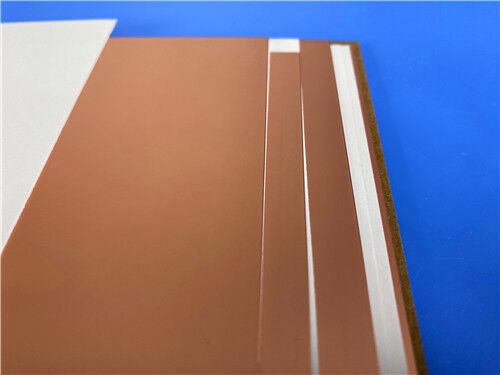

TLX-9 구리 접착 라미네이트: RF 및 마이크로 웨브 애플리케이션에 대한 균형 잡힌 성능
타코닉은 TLX-9을 소개합니다.고성능 PTFE/조각 유리 직물 강화 구리 접착 라미네이트, 광범위한 RF 및 마이크로파 응용 프로그램에 특별한 전기 및 기계적 특성을 제공하기 위해 설계된PTFE로 유리섬유를 코팅하는 데 35년 이상의 전문 지식을 가진 타코닉은 TLX 시리즈를 설계자들에게 신뢰할 수 있는성능과 제조성을 균형 잡는 비용 효율적인 솔루션.
전기 성능
TLX-9는 10 GHz에서 2.50 ± 0.04의 다이 일렉트릭 상수 (Dk) 를 갖추고 있으며, 정확한 임피던스 제어 및 반복 가능한 회로 설계를 가능하게하는 예외적인 일관성과 긴 인을 제공합니다.분산 요인 (Df) 은 0입니다..0019 10GHz로, 광대역 애플리케이션에서 낮은 신호 손실을 보장합니다.
| TLX-9 전형적 값 | |||||
| 재산 | 시험 방법 | 단위 | 가치 | 단위 | 가치 |
| 다이렉트릭 상수 @ 10 GHz | IPC-TM 650 2.5.5.5 | 2.5 | 2.5 | ||
| 분산 요인 @ 10 GHz | IPC-TM 650 2.5.5.5 | 0.0019 | 0.0019 | ||
| 수분 흡수 | IPC-TM 650 2.6.2.1 | % | <0.02 | % | <0.02 |
| 다이 일렉트릭 분해 | IPC-TM 650 2.5.6 | kV | >60 | kV | >60 |
| 부피 저항성 | IPC-TM 650 2.5.17.1 | MOHm/cm | 10^7 | MOHm/cm | 10^7 |
| 표면 저항성 | IPC-TM 650 2.5.17.1 | 모흐 | 10^7 | MOHm/cm | 10^7 |
| 활 저항 | IPC-TM 650 2.5.1 | 초 | >180 | 초 | >180 |
| 길게 굽는 힘 | IPC-TM 650 2.4.4 | 파운드/인 | >23000 | N/mm2 | >159 |
| 횡단 굽기 힘 | IPC-TM 650 2.4.4 | 파운드/인 | >19세000 | N/mm2 | >131 |
| 껍질 강도 (1온스 구리) | IPC-TM 650 2.4.8 | 파운드 / 선형으로 들어갑니다. | 12 | N/mm | 2.1 |
| 열전도성 | ASTM F 433 | W/m/K | 0.19 | W/m/K | 0.19 |
| x-y CTE | ASTM D 3386 (TMA) | ppm/°C | 9-12 | ppm/°C | 9-12 |
| z CTE | ASTM D 3386 (TMA) | ppm/°C | 130~145 | ppm/°C | 130~145 |
| UL-94 발화성 등급 | UL-94 | V-0 | V-0 | ||
주요 전기 속성은 다음과 같습니다.
수분 흡수: <0.02%, 습한 환경에서 안정적인 성능을 유지합니다
다이렉트릭 분해: >60kV, 견고한 단열을 제공합니다.
부피 및 표면 저항: 각각 107Mohm/cm 및 107Mohm
도형 저항: >180초, 고전압 조건에서 신뢰성을 보장합니다.
이 물질의 변압력은 넓은 주파수 범위에서 안정적으로 유지되며, L 대역에서 Ku 대역을 넘어 응용에 적합합니다.
기계적 및 열적 특성
TLX-9은 23,000 psi (159 N/mm2) 를 가로로 19,000 psi (131 N/mm2) 를 초과하는 굽힘 강도로 뛰어난 기계 강도를 제공합니다.열 팽창 계수 (CTE) 는 XY 방향으로 9-12 ppm/°C, Z 방향으로 130-145 ppm/°C입니다., 차원 안정성 및 신뢰할 수있는 접착 된 구멍의 무결성을 제공합니다.
열 전도도는 0.19 W/m/K이며, 활성 구성 요소로부터 효과적인 열 분비를 촉진합니다.재료는 UL 94 V-0 염화성 등급을 달성하고 제조 과정에서 사실상 수분 흡수를 나타내지 않습니다..
다양 한 적용 방법
가공 및 제조
TLX-9의 주요 장점 중 하나는 표준 PTFE / 직물 유리섬유 처리 방법과 호환성입니다. 라미네이트는 다음과 같이 될 수 있습니다.
일반 장비 를 사용 하여 깎고, 뚫고, 밀링 하는 것
표준 구멍 접착 공정을 사용하여 접착
일반적인 화학 용액으로 새겨진
단층 및 다층 회로판으로 제조
재료의 차원 안정성 및 낮은 수분 흡수는 제조 과정 내내 일관된 결과를 보장합니다.
표준 구성:
다이렉트릭 상수: 2.50 ± 0.04
다이렉트릭 두께: 0.0050" (0.13mm) 에서 0.0300" (0.76mm) 및 ≥0.0310" (≥0.78mm) 까지
표준 패널 크기: 36 "x 48" (914mm x 1220mm)
구리 클레이딩: 전자기 저장 구리 1⁄2 온스 (CH), 1 온스 (C1) 및 2 온스 (C2) 무게
사용자 지정 옵션:
12 "x 18", 18 "x 24", 24 "x 36" 및 더 많은 추가 패널 크기가 제공됩니다.
주문에 따라 크기에 맞게 잘라내는 패널
대안 클래핑이 가능 합니다. 자세한 사항은 고객 서비스에 문의하세요.
적합성 인증서: 모든 운송품에는 추적성과 품질보장을 보장하는 실제 테스트 데이터를 포함 한 적합성 인증서가 포함되어 있습니다.
저장 및 운송 지침
TLX-9의 뛰어난 품질과 성능을 유지하기 위해 다음과 같은 보관 및 처리 프로토콜을 권장합니다.
저장 요구 사항:
깨끗하고 건조한 환경에서 방온 조절 (약 20°C ~ 25°C) 에서 보관합니다.
상대 습도가 70% 이하로 유지
사용 준비 될 때까지 원래 포장에 보관하십시오.
직접 햇빛, 부식성 가스, 극심 한 온도 변동 에 노출 되는 것 을 피 하십시오
워크페이지를 방지하기 위해 패널을 평평하게 보관하십시오.
권장 보관 기간: 적절한 보관 조건 하에서 12 개월
운송:
래미네이트는 표면 손상 을 방지 하기 위해 보호적 인 접합 물질 으로 포장 됩니다
안전한 포장은 패널이 운송 중에 평평하고 가장자리를 보호하도록 보장합니다.
국내 및 국제 운송에 사용할 수 있는 여러 패키지 구성
전자물질에 대한 국제 운송 규정에 대한 완전한 준수
주문 하는 방법
TLX-9는 간단한 부품 번호 시스템을 사용하여 순서 지정됩니다. 예제: TLX-9-0310-CH/CH-18" x 24"
TLX-9: 제품 시리즈 및 Dk 지정
0310: 다이렉트릭 두께 (0.0310")
CH/CH: 구리 클래싱 (양쪽 모두 1/2 온스)
18" x 24" 패널 크기
왜 TLX-9을 선택했습니까?
꽉 차 있는 Dk 용도, 낮은 소모 요인, 우수한 기계적 특성, 그리고 검증된 제조성으로 TLX-9는 신뢰할 수 있는,까다로운 RF 및 마이크로 웨브 애플리케이션을 위한 고부가가치 솔루션타코닉의 수십 년의 경험, 글로벌 제조 발자국, 그리고 품질에 대한 헌신은 당신이 필요로 할 때 정확하게 일관성 있고 고성능의 재료를 받는 것을 보장합니다.
TLX-9가 어떻게 여러분의 특정 애플리케이션 요구사항을 충족시킬 수 있는지 논의하기 위해 오늘 저희에게 연락하세요.
|
|
