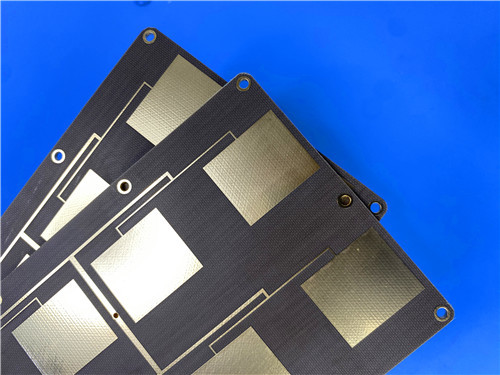

TLX-9 PCB 10ml, EPIG (닉스 없는)
RF와 마이크로파 공학 분야에서 기판은 단지 구리의 물리적 수납기일 뿐만 아니라 신호 무결성 게임의 핵심입니다.최소 신호 손실, 그리고 표면 완공으로 임피던스를 망치지 않을 것입니다. 당신은 표준 FR-4를 보는 것을 멈출 것입니다.
입력TLX-9 PCB(10밀리, EPIG 니켈 없는)이것은 습도 흡수 및 변압성 (DK) 안정성이 협상 할 수없는 응용 프로그램에 설계 된 2층 딱딱한 보드입니다.
자, 이제 스펙, 스택업, 그리고 다음 LNA, 안테나, 또는 고전력 증폭기에 왜 이것이 중요한지 설명해 보겠습니다.
재단: 타코닉 TLX-9
이 건물의 별은TLX-9라미네이트입니다. 이것은 PTFE/조각 유리 복합재료입니다. 온도나 습도에 따라 흐르는 표준 RF 재료와 달리, TLX-9는 작업용입니다.
왜 이것이 중요한가? 0.0019의 Df는 매우 낮은 삽입 손실을 의미합니다. <0.02%의 수분 흡수는 날씨가 변했기 때문에 다음 주에 단계 전환이 바뀌지 않을 것이라는 것을 의미합니다.이 물질은 또한UL 94 V-0소화성 등급, 그래서 안전은 성능에 희생되지 않습니다.
건축물: 최소화 하지만 강력 하다
이것은 무선, 고성능 2층 딱딱한 디자인입니다.
이사회 세부 사항:
특히 없는 것:그런게 있습니다.아니위쪽 또는 아래쪽의 용접 마스크, 그리고아니실크스크린. 이것은 의도적입니다. 고주파 설계에 대한 용접 마스크는 예측할 수없는 손실과 단계 변형을 추가합니다. 벗은 구리 및 PTFE 표면은 종종 우월합니다.
결말: 왜 EPIG (니켈 없는) 을 사용 합니까?
이 게시판은EPIG (전기 없는 팔라디움 몰입 금)특히니켈 없는 것변수.
표준 ENIG는 니켈 장벽 층을 사용합니다. 니켈은 철자기적이며 높은 주파수에서 손실이 있습니다. 니켈을 제거하고 EPIG을 사용하면 다음과 같은 결과를 얻습니다.
이것은 RF 보드에 대한 골드 스탠더드입니다. 여기서 0.1dB의 손실이 중요합니다.
PCB 통계: 단순 하지만 실용적
네트리스트와 패드 수를 살펴보면 이것은 목표 RF 회로이고 복잡한 디지털 메인보드가 아니라는 것을 확인합니다.
열 및 기계적 성능
RF 부품이 뜨거워지고 TLX-9는 잘 처리합니다.
이건 누구를 위한 거야?
TLX-9의 특성을 바탕으로 이 보드는 다음과 같이 설계되었습니다.
LNA, LNB, LNC(소음 저조 블록/변환기) 낮은 소음 수치와 안정적인 이득이 중요한 경우.
PCS/PCN 대포맷 안테나(개인 통신 서비스/네트워크) 2.5 DK는 예측 가능한 안테나 조정을 허용합니다.
고전력 증폭기높은 다이렉트릭 분해 (> 60kV) 및 낮은 손실은 효율성을 유지합니다.
수동 구성 요소(커플러, 필터, 디바이더) ✓ 엄격하게 제어된 DK는 중심 주파수가 방황하지 않도록 보장합니다.
품질 및 가용성
판결
만약 여러분이 민감한 수신기 프론트엔드를 설계하고 있거나 GHz 범위의 고전력 송신망을 설계한다면,TLX-9 10mil EPIG이 보드는 세 가지 주요 두통을 제거합니다. 습기 유출, 니켈로 인한 손실, 그리고 DK 내성이죠.
그것은 극대 RF 성능을 위해 만들어진 미니멀리즘 보드입니다. 0.3mm 전체 두께와 용접 마스크가 없습니다.하지만 신호 무결성 순수주의자이건 꿈이야
사양 스냅샷:
FR-4를 지나갈 준비가 되셨나요?
