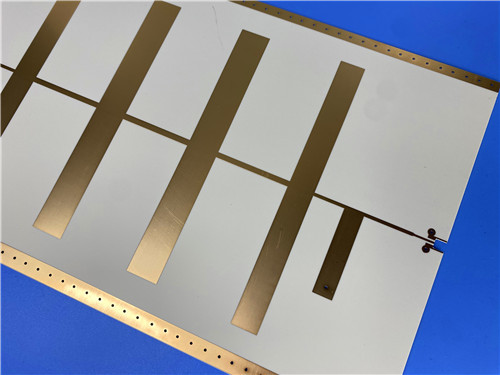

평소보다 두껍지만 제작이 쉬운 고주파 보드가 필요하십니까? 만나다WL-CT44030mil ENIG PCB.

이 2층 보드(89mm x 63.5mm)는 PTFE 성능과 FR-4 가공성 사이의 격차를 해소하는 열경화성 탄화수소-세라믹 복합재인 Wangling의 WL-CT440을 기반으로 제작되었습니다.

원하는 이유:

• FR-4 우호적:까다로운 PTFE 소재와 달리 WL-CT440은 표준 FR-4 제조 기술을 사용하여 공정합니다. 준비를 통해 특별한 것은 없습니다. 비용 절감, 처리 속도 향상.

• 견고한 RF 성능:유전 상수4.1및 소산 인자0.00410GHz에서. 전자레인지와 안테나 작업에 적합합니다.

• 두꺼운 코어:~에0.8mm(30밀)완성된 두께로 인해 이 보드는 더 얇은 RF 라미네이트가 따라올 수 없는 기계적 강성을 제공합니다.

• 바위처럼 안정적:-21ppm/°C의 TCDK는 Dk가 온도에 따라 변동하지 않음을 의미합니다. CTE는 구리와 거의 일치합니다(X: 14ppm, Y: 18ppm).

• 마스크 없음, 실크스크린 없음:라미네이트, 구리 및 ENIG만 있으면 됩니다. 깨끗하고 간단합니다.

사양 스냅샷:

• 누적:2층 | 35μm 구리 / 0.762mm(30mil) WL-CT440 / 35μm 구리

• 마치다:이머젼 골드(ENIG)

• 흔적/구멍:4/6mil 트레이스/공간 | 0.2mm 최소 구멍 크기(타이트!)

• 통계:부품 37개, 패드 49개, 비아 31개

• 품질:IPC-클래스-2 | 100% 전기 테스트

주요 속성:

• 열전도율: 0.66 W/m/K(좋은 방열)

• 수분 흡수율: 0.12%(낮음)

• 높은 Tg: >280°C

최고의 대상:항공우주 장비, 항공 레이더, 위상 배열 안테나, 위성 통신, 전력 증폭기 및 항법 시스템.

결론:

PTFE의 제조 문제 없이 PTFE와 같은 RF 성능을 원한다면 WL-CT440이 적합합니다. 두껍고 안정적이며 손실이 적고 FR-4와 같은 프로세스입니다. 항공우주 및 마이크로파 애플리케이션을 위한 현명한 선택입니다.
