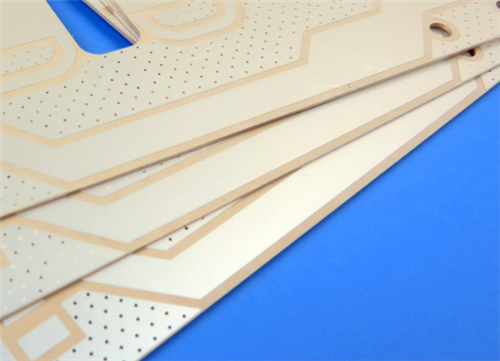

성능 저하 없이 RF 회로를 축소해야 합니까? 만나다RT/듀로이드 600610mil 침수 실버 PCB.
이 2레이어 보드(134.8mm x 78.65mm)는 특히 X 대역 주파수 이하에서 크기 감소와 낮은 손실을 원하는 엔지니어를 위해 제작되었습니다.
원하는 이유:
높은 Dk, 더 작은 회로:유전 상수는6.15, 이 세라믹-PTFE 소재를 사용하면 패치 안테나와 위성 통신 모듈을 크게 줄일 수 있습니다.
매우 낮은 손실:소산계수는 단지0.002710GHz에서. 신호는 깨끗하게 유지됩니다.
솔더 마스크 없음, 실크스크린 없음:베어본 고성능 RF 보드입니다. 상단 및 하단 마스크는 "아니요"입니다. 라미네이트와 Immersion Silver 패드만 있습니다.
손톱만큼 단단함:Td > 500°C 및 수분 흡수율은 0.05%에 불과합니다. 이 보드는 가혹한 환경에서도 살아남습니다.
사양 스냅샷:
누적:2층 | 35μm 구리 / 0.254mm(10mil) RT/duroid 6006 / 35μm 구리
마치다:침지 은(평면, 납땜 가능, 저손실)
흔적/구멍:5/6mil 트레이스/공간 | 0.3mm 최소 구멍 크기
통계:부품 46개, 패드 64개, 비아 41개
최고의 대상:패치 안테나, 위성 시스템, 전력 증폭기 및 레이더 경고 시스템.
결론:보드 공간을 줄이기 위해 높은 유전 상수가 필요하지만 낮은 손실과 열 안정성을 포기할 수 없다면 RT/duroid 6006이 답입니다. 장식(마스크/실크스크린)이 없으며 순수한 RF 성능만 제공됩니다.
