TC600 마이크로파 PCB: 초충전 열 관리 고전력 RF 작용

제품 상세 정보:

원래 장소:	중국
브랜드 이름:	Bicheng Enterprise Limited
인증:	UL
모델 번호:	BIC-0298-V2.98

결제 및 배송 조건:

최소 주문 수량:	1개 부분
가격:	USD2 .99-7.99 per piece
포장 세부 사항:	진공
배달 시간:	8-9 근무일
지불 조건:	전신환, 페이팔
공급 능력:	달 당 50000 조각

접촉

상세 제품 설명

판재:	1.0mm FR-4 / 폴리이미드 25μm	판 두께:	1.0 Mm
표면 / 인너 레이어 cu 두께:	35㎛	표면 마감:	침지 금
커버레이 컬러:	노란색 커버레이 / 녹색 솔더 마스크	실크스크린의 색상:	흰색
기능:	100% 통과 전기 테스트	층수:	3

TC600 마이크로파 PCB: 초충전 열 관리 고전력 RF 작용

로저스의 TC600 라미네이트를 만나자고 준비하세요..이 블로그 포스트에서 우리는 TC600 물질의 놀라운 특성에 대해 알아보고 전기적, 열적, 기계적, 물리적 특성을 탐구합니다.

TC600 전형적인 특성

변압기 상수: TC600는 1.8MHz (공기 공명 방법) 와 10GHz (IPC TM-650 테스트) 에서 6.15의 변압기를 흔들고 있습니다.

분산 요인: 손실에 관해서는 TC600은 챔피언입니다. 1.8 GHz에서 0.0017 및 10 GHz에서 0.002의 분산 요인 (IPC TM-650) 으로 손실을 통제합니다.

변압기 상수의 온도 계수 (TCDk): TC600의 변압기 상수는 75ppm/oC의 TCDk 값 덕분에 넓은 온도 범위에서 냉각됩니다. 여기서 야생 변동이 없습니다!

전기적 특성: TC600은 전기적인 성능이다! 850 볼트 / 밀리 또는 34 Kv / mm의 전기 강도로 킬러 부피와 표면 저항성을 가지고 있습니다.그것은 다이 일렉트릭 붕괴의 얼굴에 웃는다62킬로볼트까지 처리할 수 있고 활 저항에 있어서는 240초 이상의 내구력을 가진 마라톤 선수입니다.

열성 특성: TC600은 열성 성능에 있어 최고입니다. 분해 온도가 512 °C를 넘는 열을 견딜 수 있습니다.그것은 시간이-delamination 값 (T260) 과 심각한 체류력을 가지고 있습니다, T288, T300) 모두 60분 이상 지속됩니다. 신뢰성 이야기!

기계적 특성: TC600은 딱딱한 쿠키입니다. 10 파운드 / 인치의 껍질 강도, 280 kpsi의 영 모듈, 9.6 kpsi의 구부러지기 강도, 5.0 kpsi의 팽창 강도를 가지고 있습니다.가장 어려운 도전을 견딜 수 있도록 만들어졌어요.

물리적 성질: TC600은 시원하고 침착하며 집적합니다. 흡수율 0.02%에 불과하여 물을 거의 빨지 못합니다. 밀도는 2.9g/cm3입니다.그리고 그것은 1의 Z-방향 열전도와 열전도입니다.1W/mK, 그리고 94V0의 연화성 등급이 있어요! 안전이 우선입니다.

PCB 용량 (TC600)

우리는 TC600 PCB의 전체 라인업을 가지고 있습니다. 당신은 정신을 날릴 것입니다. 당신이 단면, 쌍면, 다층, 또는 하이브리드 설정을 필요로 하는 경우, 우리는 당신을 보호합니다.두께도 제한되지 않습니다.10밀리 (0.254mm), 20밀리 (0.508mm), 30밀리 (0.762mm), 또는 60밀리 (1.524mm) 를 선택하여 당신의 환상에 맞게 선택하십시오.

그리고 이봐, 커스터마이징은 게임의 이름입니다. 우리는 1oz (35μm) 및 2oz (70μm) 구리 무게를 제공 그래서 당신은 당신의 디자인을 바로 호출 할 수 있습니다. 추가 공간이 필요합니까? 우리의 PCB는 ≤400mm X 500mm까지 간다.놀기 위한 공간이 많아요.

개성을 더하고 싶으세요? 당신의 스타일에 맞는 용접 마스크 색이 있습니다. 녹색, 검은색, 파란색, 노란색, 빨간색.뜨거운 공기 용접 수준 (HASL), 몰입 은, 몰입 틴, 벗은 구리, OSP, 순수한 금 접착, 또는 당신의 상상력을 자극.

TC600 PCB의 조각

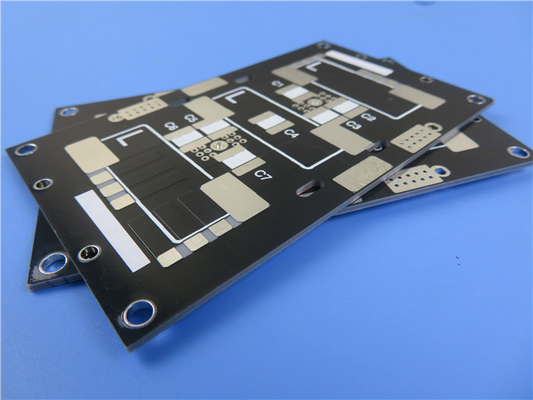

이 30밀리미터 TC600 마이크로 웨이브 PCB를 보세요.

결론

고전력 RF 애플리케이션의 경우, TC600 PCB는 전설의 물건입니다. 그들은 열 관리를 최적화하고 성능을 다음 단계로 끌어올리는 비밀 소스입니다.

높은 열전도, 낮은 손실 접착, 낮은 열 확장 계수 (CTE), 온도 단계 안정성, TC600의 킬러 콤보와 함께 계산해야 하는 힘입니다.이것은 당신이 기다리고 있던 고전력 애플리케이션의 전력 증강입니다..

그래서, 여러분이 윙킹 파워 앰플리퍼, 필터, 커플러, 마이크로 웨브 조합기, 파워 디바이더, 작은 발자국 안테나, 디지털 오디오 방송 (DAB) 안테나, GPS 시스템,또는 휴대용 RFID 리더 안테나TC600 PCB가 널 지켜줄 거야

저희와 함께 이 광활한 여행에 참여해 주셔서 감사합니다. 우리는 여러분이 TC600의 경이로움을 발견하는 것을 즐겼으면 합니다. 그리고 우리는 미래에 여러분들과 더 많은 놀라운 통찰력을 공유할 수 있기를 기대합니다.

PCB 용량 (TC600)

재산	단위	가치	시험 방법
1전기적 특성
다이렉트릭 상수 ( 두께에 따라 달라질 수 있습니다)
@1.8 MHz	-	6.15	레조넌트 구멍
@10 GHz	-	6.15	IPC TM-650 2.5.5.5
분산 요인
@1.8 GHz	-	0.0017	레조넌트 구멍
@10 GHz	-	0.002	IPC TM-650 2.5.5.5
다이전트 상수의 온도 계수: TCεr @ 10 GHz (-40-150°C)	ppm/oC	-75	IPC TM-650 2.5.5.5
부피 저항성
C96/35/90	MΩ-cm	1.6x10⁹	IPC TM-650 2.5.17.1
E24/125	MΩ-cm	2.4x10⁸	IPC TM-650 2.5.17.1
표면 저항성
C96/35/90	MΩ	3.1x10⁹	IPC TM-650 2.5.17.1
E24/125	MΩ	9.0x10⁸	IPC TM-650 2.5.17.1
전기력	볼트/밀리 (kV/mm)	850 (34)	IPC TM-650 2.5.6.2
다이 일렉트릭 분해	kV	62	IPC TM-650 2.5.6
활 저항	초	>240	IPC TM-650 2.5.1
2. 열 특성
분해 온도 (Td)
초기	°C	512	IPC TM-650 2.4.24.6
5%	°C	572	IPC TM-650 2.4.24.6
T260	분	>60	IPC TM-650 2.4.24.1
T288	분	>60	IPC TM-650 2.4.24.1
T300	분	>60	IPC TM-650 2.4.24.1
열 확장, CTE (x,y) 50-150oC	ppm/oC	9, 9	IPC TM-650 2.4.41
열 확장, CTE (z) 50-150oC	ppm/oC	35	IPC TM-650 2.4.24
% z축 팽창 (50-260oC)	%	1.5	IPC TM-650 2.4.24
3기계적 특성
껍질 강도 구리 (1 온스 / 35 미크론)
열 스트레스 후	1kg/in (N/mm)	10 (1.8)	IPC TM-650 2.4.8
높은 온도 (150oC) 에서	1kg/in (N/mm)	10 (1.8)	IPC TM-650 2.4.8.2
프로세스 후 솔루션	1kg/in (N/mm)	9 (1.6)	IPC TM-650 2.4.8
유니 즈 모듈	kpsi (MPa)	280 (1930)	IPC TM-650 2.4.18.3
굽기 강도 (기계/크로스)	kpsi (MPa)	9.60/9.30 (66/64)	IPC TM-650 2.4.4
튼튼성 (기계/십자)	kpsi (MPa)	5.0/4.30 (34/30)	IPC TM-650 2.4.18.3
압축 모듈	kpsi (MPa)		ASTM D-3410
포이슨 비율	-		ASTM D-3039
4. 물리적 특성
물 흡수	%	0.02	IPC TM-650 2.6.2.1
밀도, 주변 23oC	g/cm³	2.9	ASTM D792 방법 A
열전도성 (z축)	W/mK	1.1	ASTM E1461
열전도 (x, y)	W/mK	1.4	ASTM E1461
특정 열	J/gK	0.94	ASTM E1461
발화성	클래스	V0	UL-94
NASA 배출가스, 125oC, ≤10^-6토르
전체 질량 손실	%	0.02	NASA SP-R-0022A
수집된 휘발성 동물	%	0	NASA SP-R-0022A
수증기 회복	%	0	NASA SP-R-0022A
