로저스 RO4730G3 고주파 PCB: 포괄적인 가이드
소개
질문: 고주파 PCB는 전자 장치에서 어떤 역할을 하고 있으며 Rogers RO4730G3는 왜 이 영역에서 주목할 만한 재료인가?
A: 고주파 PCB는 다양한 응용 분야에서 효율적인 신호 전송에 필수적입니다.로저스 RO4730G3는 전통적인 재료에 대한 비용 효율적인 대안을 제공하는 탄화수소 / 세라믹 / 섬유 유리 안테나 등급 라미네이트입니다.성능 및 비용 효율성을 최적화하기 위해 다양하고 신뢰할 수있는 선택이됩니다.
로저스 RO4730G3의 특징
Q: 로저 RO4730G3가 고주파 PCB 재료로 돋보이는 주요 특징은 무엇입니까?
A: 10GHz에서 3.0 +/- 0.05의 Dk
10GHz에서 0.0028의 분산 요인
열 계수 Dk 34 ppm/°C
열전도 0.45W/mk
높은 Tg (> 280 °C)
낮은 Z축 CTE (<30ppm/°C)
환경 친화성 (RoHS 준수)
로저스 RO4730G3의 장점
Q: 로저 RO4730G3의 이점은 고주파 PCB 성능을 향상시키는 데 어떻게 기여합니까?
A: PIM 및 삽입 손실을 줄이기 위해 낮은 프로필 포일로 낮은 손실 디엘렉트릭
낮은 밀도와 가벼운 성질을 위한 고유 필러/폐기된 마이크로스피어
높은 Tg 및 낮은 Z축 CTE 향상 설계 유연성 및 자동 조립 호환성을 위해
제조 용이성과 일관성 있는 회로 성능을 위해 특별히 제조된 열성 樹脂 시스템/필러

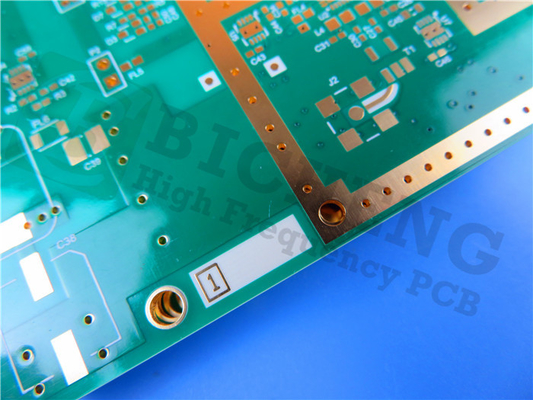

PCB 스택업 및 건설
질문: 로저 RO4730G3를 사용하는 전형적인 PCB 스택업과 건설 세부 사항은 무엇입니까?
A: 로저 RO4730G3 코어와 함께 2층 딱딱 PCB 스택업
판 크기는 88.2mm x 66.47mm
최소 추적/공간: 4/4 밀리
완성된 판 두께: 0.8mm
표면 마감: 전자기 없는 니켈 몰입 금 (ENIG)
품질 표준: IPC-2급
전형적 사용법
Q: 로저 RO4730G3 고주파 PCB는 어떤 응용 분야에서 효과적으로 사용될 수 있습니까?
A: 로저 RO4730G3는 다양한 산업에서 널리 사용됩니다.셀룰러 베이스 스테이션 안테나와 같은 응용 프로그램으로 요구되는 고 주파수 환경에서 예외적인 성능과 신뢰성을 보여줍니다..
결론
로저스 RO4730G3 고주파 PCB의 기능을 활용함으로써 설계자와 제조업체는 전자 장치에서 최적의 성능과 신뢰성을 얻을 수 있습니다.고주파 애플리케이션에서 혁신적인 솔루션의 길을 열어주는 것이 다재다능한 재료는 현대 전자 설계의 엄격한 요구 사항을 충족시키기 위해 고품질 및 비용 효율적인 옵션을 제공합니다.
|
|
