첨단 전자제품의 경우,8층 PCB그들은 초고속 서버부터 최첨단 통신 시스템까지 모든 것을 지원합니다.8층 PCB사용TU-883 재료, 고성능 라미네이트가 요구 응용 프로그램에 완벽합니다. 당신은 RF 시스템, 백플라인, 또는 네트워크 장비에 작업하는 여부, 우리의 PCB는 최고 수준의 성능을 제공하기 위해 만들어졌습니다.
8 정밀층:복잡하고 고성능 시스템을 위해 설계되었습니다.
소재:Made withTU-883, 저손실 라미네이트는 고속 및 RF 애플리케이션에 적합합니다.
표면 마감:ENEPIG (전기 없는 니켈 전기 없는 팔라디움 몰입 금) 는 탁월한 내구성 및 용접성을 제공합니다.
컴팩트 크기:97.3mm x 67.7mm, 공간 제한 디자인에 완벽합니다.
고급 비아스:포함실명 비아스(L1-L2, L7-L8)묻힌 비아스(L2-L7) 및역공구 비아스(L1-L6) 더 나은 신호 무결성을 위해
임페던스 제어:신호의 정확성을 보장하기 위해 100Ω, 90Ω 및 50Ω 흔적을 위해 정확하게 제어됩니다.
가장자리 접착 및 카운터홀:더 많은 내구성과 기능을 위해 추가되었습니다.
우리의 8층 디자인은 성능과 신뢰성을 균형있게 만들기 위해 신중하게 제작되었습니다.

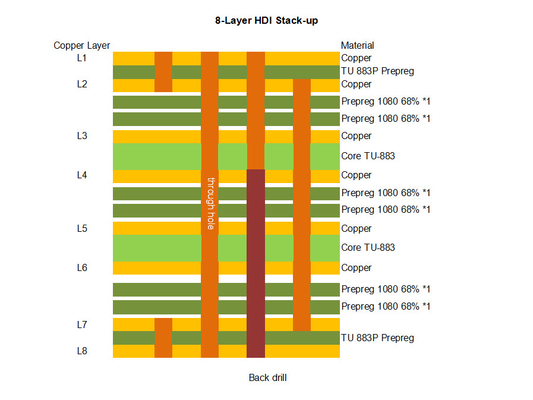

위층과 하층:45μm 구리 (18μm 밑 + 17μm 접착)
내부층:35μm 구리 신호 라우팅
프리프레그 및 코어 레이어:Made withTU-883그리고S1000-2MB안정성 및 낮은 신호 손실을 위한 재료
부품:49
패드:98 (46 뚫고, 38 상단 SMT, 14 하단 SMT)
비아스:63
그물:6
그림 형식:게르버 RS-274-X
품질 표준:IPC-클래스-2 (대부분의 애플리케이션에서 높은 신뢰성)
사용 가능:전 세계로 배송할 준비가 됐어요
TU-883(ThunderClad 2로도 알려져 있습니다.) 는 고성능 PCB에 대한 게임 변경입니다.
낮은 신호 손실:고속 및 RF 애플리케이션에 적합합니다.
열 안정성:땀을 흘리지 않고 높은 온도를 처리합니다.
수분 저항성:습한 환경에서도 잘 작동합니다.
환경 친화적:알로겐이 없고 RoHS에 적합합니다.
더 나은 신호 무결성:데이터를 원활하게 흐르게 합니다.
내구성:어려운 환경에서도 오래 지속될 수 있도록 만들어졌어요
작업 하기 쉽다:표준 FR-4 프로세스와 호환됩니다.
이것들8층 PCB다음을 위해 완벽합니다.
라디오 주파수 (RF) 시스템:무선 통신과 레이더를 생각해 보세요.
배후와 서버:데이터 센터와 고성능 컴퓨팅에 이상적입니다.
통신 장비:기지국과 라우터를 원활하게 유지합니다.
네트워크 및 저장:오피스 라우터와 데이터 저장 시스템에 적합합니다.
비첸에서는 품질과 정밀성을 중요시합니다.
첨단 제조:우리는 최신 기술을 사용하여 모든 PCB가 당신의 사양을 충족하는지 확인합니다.
엄격 한 시험:모든 보드는 성능과 신뢰성을 테스트합니다.
세계적 범위:전 세계로 배송되므로 어디서든 우리에게 의존할 수 있습니다.
우리의TU-883 소재로 된 8층 PCB가장 어려운 도전을 처리할 수 있도록 설계되었습니다. 고속 데이터, RF 시스템, 또는 통신 장비에 대한 설계이든, 이 PCB는 필요한 성능과 신뢰성을 제공합니다.시작할 준비가 됐어더 많은 정보를 얻으려면 오늘 저희에게 연락하십시오.
|
|
