RF/마이크로 웨이브 애플리케이션을 위한 18층 고주파 PCB RO4350B + RO4450F

RF/마이크로 웨이브 애플리케이션을 위한 18층 고주파 PCB RO4350B + RO4450F

MOQ: 1pcs
가격: 7USD/PCS
배달 기간: 2-10 근무일
지불 방법: T/T
공급 능력: 10000 PC
상세 정보
원래 장소
미국
브랜드 이름
Rogers
모델 번호
RO4350B + RO4450F
최소 주문 수량:
1pcs
가격:
7USD/PCS
배달 시간:
2-10 근무일
지불 조건:
T/T
공급 능력:
10000 PC
제품 설명

RF/마이크로 웨이브 애플리케이션을 위한 18층 고주파 PCB RO4350B + RO4450F


새로 선보인 18층 고주파 PCB는 요구되는 RF 및 마이크로파 애플리케이션을 위해 설계되었습니다.열 안정성, 저손실 성능. 셀룰러 기지국, 자동차 레이더 및 위성 통신과 같은 미션 크리티컬 시스템에서 사용된다.IPC 2급 표준의 준수가 보장됩니다., 그리고 엄격한 전기 테스트는 신뢰성을 보장하기 위해 운송 전에 수행됩니다.

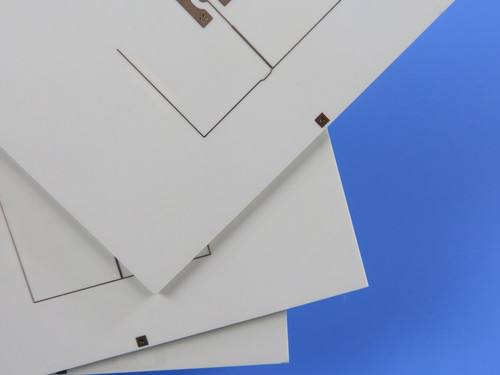

RF/마이크로 웨이브 애플리케이션을 위한 18층 고주파 PCB RO4350B + RO4450F 0



주요 사양:

  • 소재: 로저 RO4350B (핵) 및 RO4450F (본플라이) 가 사용됩니다.
  • 계층 수: 18 계층이 포함됩니다.
  • 보드 차원: 218mm × 497mm (±0.15mm 허용)
  • 두께: 3.2mm의 완성 두께가 달성됩니다.
  • 구리 무게: 1 온스 (35 μm) 는 내부 및 외부 층에 적용됩니다.
  • 트레이스/스페이스: 4/4 밀리 지원됩니다.
  • 최소 구멍 크기: 기계 뚫림으로 0.4mm가 달성됩니다.
  • 블라인드 비아: L11~L18가 적용됩니다.
  • 표면 마감: 몰입 금 + 선택적인 단단한 금 (50μinch) 이 적용됩니다.
  • 솔더 마스크: 상단 및 하단 층에 파란색이 사용되며 흰색 실크 스크린이 인쇄됩니다.
  • 비아 처리: 비아는 樹脂로 가득 차 있으며 뚜?? 이 있습니다. 비아-인-패드 및 프레스-피트 구멍이 포함되어 있습니다.
  • 테스트: 100% 전기 테스트는 운송 전에 수행됩니다.



PCB사양

PCB 크기 135x135mm=1PCS
보드 타입 고주파 PCB, RF PCB
계층 수 2면 PCB
표면 장착 부품
구멍 구성 요소 를 통해
레이어 스택 구리 ------- 35um ((1ounce) + PLATE
RO4350B 60밀리
구리 ------- 35um ((1ounce) + PLATE
기술
최소한의 흔적과 공간: 11 밀리 / 12 밀리
최소 / 최대 구멍: 00.3/2.2mm
다른 구멍의 수: 5
굴착 구멍 수: 184
밀링된 슬롯의 수: 0
내부 절단자 수: 0
임페던스 제어 아니
보드 소재
유리 에포시: RO4350B 60ml, Tg 288°C
최종 포일 외부: 15온스
최종 포일 내부: 0oz
PCB의 최종 높이: 10.6mm ± 0.16
접착 및 코팅
표면 마감 전기가 없는 니켈 (Electroless nickel over Immersion Gold, ENIG)
용접 마스크는 다음을 적용합니다. 아니
솔더 마스크 색상: 아니
용접 마스크 종류: 제1호
컨투어/컷 로팅
표기
컴포넌트 레전드의 측면 아니
부품 레전드 색상 아니
제조업체의 이름 또는 로고: 제1호
VIA 구멍을 통해 접힌 (PTH)
발화성 등급 UL 94-V0 승인 MIN
차원 허용
오프라인 차원: 00.15mm
판 접착: 00.076mm)
굴착 용도: 0.002" (0.05mm)
테스트 100% 전기 테스트 배송 전
제공 될 예술 작품의 종류 이메일 파일, Gerber RS-274-X, PCBDOC 등
서비스 영역 전 세계적으로, 전 세계적으로.





고급 물질 혜택:
RO4350B 코어:

극히 낮은 손실을 달성합니다 (Dk = 3.48 ± 0.05 @ 10 GHz, Df = 0.0037).

높은 열 전도성 (0.69 W/m/°K) 및 Tg > 280°C가 제공됩니다.

CTE는 구리 (X/Y/Z: 10/12/32 ppm/°C) 와 일치하여 신뢰할 수있는 접착 된 구멍을 제공합니다.



✅ RO4450F 본드플라이:

다층 안정성을 위해 호환되는 다이 일렉트릭 (Dk = 3.52 ± 0.05) 이 보장됩니다.

높은 밀도의 연결을 위해 우수한 측면 흐름이 허용됩니다.

여러 개의 연속 라미네이션 사이클이 지원됩니다.



데이터 시트로저스 4350B (RO4350B)

RO4350B 전형적 가치
재산 RO4350B 방향 단위 조건 시험 방법
다이렉트릭 상수,ε 프로세스 30.48±0.05 Z   10 GHz/23°C IPC-TM-650 2.5.5.5 클램프된 스트라이프라인
다이렉트릭 상수,ε 설계 3.66 Z   8~40 GHz 차분 단계 길이의 방법
분산 요인,δ 0.0037
0.0031
Z   10 GHz/23°C
2.5 GHz/23°C
IPC-TM-650 2.5.5.5
열 계수 ε +50 Z ppm/°C -50°C~150°C IPC-TM-650 2.5.5.5
부피 저항성 1.2 x 1010   MΩ.cm COND A IPC-TM-650 2.5.17.1
표면 저항성 5.7 x109   COND A IPC-TM-650 2.5.17.1
전기력 31.2 ((780) Z Kv/mm ((v/mil) 0.51mm ((0.020") IPC-TM-650 2.5.6.2
튼튼성 모듈 162,432)
14,153 ((2,053)
X
Y
MPa (ksi) NT1 국가 ASTM D 638
팽창 강도 203(29.5)
130(18.9)
X
Y
MPa (ksi) NT1 국가 ASTM D 638
굽기 힘 255
(37)
  MPa
(kpsi)
  IPC-TM-650 2.4.4
차원 안정성 <0.5 X,Y mm/m
(밀리 / 인치)
에치+E2/150°C 후에 IPC-TM-650 2.4.39A
열 팽창 계수 10
12
32
X
Y
Z
ppm/°C -55°C~288°C IPC-TM-650 2.4.41
Tg >280   °C TMA A IPC-TM-650 2.4.24.3
Td 390   °C TGA   ASTM D 3850
열전도성 0.69   W/M/oK 80°C ASTM C518
수분 흡수 0.06   % 48시간 침수 0.060"
샘플 온도 50°C
ASTM D 570
밀도 1.86   gm/cm3 23°C ASTM D 792
구리 껍질 강도 0.88
(5.0)
  N/mm
(PLI)
용접 후 1 온스
EDC 포일
IPC-TM-650 2.4.8
발화성 (3) V-0       UL 94
납 없는 공정 호환성





디자인 및 제조 우수성:
고밀도 인터커넥트:632개의 비아와 779개의 패드 (338개의 투어홀, 441개의 SMT) 가 통합되어 있습니다.

제어된 저항:일관성 있는 RF 성능을 위해 Dk 허용도가 엄격하게 유지됩니다.

견고한 건축물:樹脂로 채워진 비아스와 압축 뚫림은 기계적 내구성을 위해 포함됩니다.





전형적인 응용 프로그램:

  • 셀룰러 기반 스테이션 안테나 및 전력 증폭기
  • 자동차용 레이더 (77 GHz) 및 RF 센서
  • 위성 LNB 및 항공우주 시스템
  • 고속 디지털 RF 설계
  • 준수 및 문서:
  • 그림 형식: Gerber RS-274-X가 제공됩니다.
  • 품질 표준: IPC 2급을 준수합니다.
  • 전 세계 사용 가능성: 전 세계 배송 지원 됩니다.





이 PCB 를 선택 한 이유
이 PCB는 고주파, 고전력 RF 시스템으로 설계되었습니다. 로저스의 첨단 재료가 신호 손실을 최소화하고 열 관리를 향상시킵니다.그리고 힘든 운영 조건에서 장기적인 신뢰성을 보장합니다..



사용자 정의 또는 양 가격에 대한 문의는 환영합니다.
