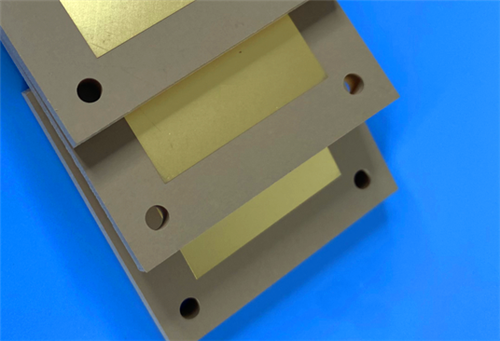

소형 안테나 애플리케이션을 위한 2층 ਵਾਂ글링 TP440 고주파 PCB
소개
RF 및 마이크로파 설계의 세계에서 재료 선택은 엔지니어가 할 수있는 가장 중요한 결정입니다.특별한 안정성이 사례 연구에서는 ਵਾਂ글링 TP440 재료로 제작된 맞춤형 PCB를 조사합니다.4의 다이렉트릭 상수 (Dk) 를 가진 독특한 고주파 열 플라스틱.4이 보드는 TP 시리즈의 기능을 보여줍니다. 특히 성능을 희생하지 않고 회로 소형화를 가능하게 할 수있는 능력을 보여줍니다.
프로젝트 개요 및 기술 사양
이 프로젝트는 67.5mm x 58.6mm의 컴팩트한 2층 딱딱한 PCB를 설계하는 것을 포함했습니다. 이 보드는 11개의 구성 요소, 19개의 패드,그리고 하나의 그물, 그 기능의 매우 전문적 인 성격을 강조합니다. 디자인의 단순성은 선택한 재료의 효율성에 대한 증거입니다.TP440 코어의 고유 속성은, 하지만 고성능 회로입니다.
전체 건설 세부 사항은 다음과 같습니다:
원자재: ਵਾਂ글링 TP440
PCB의 성능은 원자물 인 Wangling TP440에 달려 있습니다. 이 물질은 전통적인 PCB 기판과 구별되는 독특한 고주파 열 플라스틱 시리즈의 일부입니다.유리섬유로 강화 된 표준 재료와 달리, TP440의 변압층은 세라믹과 PPO 樹脂의 정확한 혼합물로 구성되어 있습니다.
![]()
ਵਾਂ글링 TP 시리즈의 결정적인 특징은 조정 가능한 변압전체 상수 (Dk) 이다. 세라믹과 PPO 樹脂의 비율을 조정함으로써 Dk는 3 ~ 25 범위 내에서 사용자 정의 될 수 있습니다.TP440 변종은 Dk가 4로 지정되어 있습니다..4 ± 0.09 및 낮은 분산 인수 (Df) 는 10 GHz에서 0.0010이며, 높은 주파수에서 최소 신호 손실을 보장합니다.안정적인 Dk와 극히 낮은 손실은 신호 무결성이 가장 중요한 응용 프로그램에서 중요합니다..
까다로운 애플리케이션의 주요 장점
선택이 PCB를 위한 TP440 재료첨단 안테나 시스템에 특이한 몇 가지 주요 요구 사항에 의해 주도되었습니다.
소형화: 주어진 주파수에서 패치 안테나와 같은 회로 요소의 물리적 크기는 변압수 상수의 제곱근에 반비례합니다.더 높은 Dk는 훨씬 작은 안테나 디자인을 허용합니다.. TP440의 Dk 4.4는 높은 주파수 성능을 유지하면서 표준 재료 (FR-4와 같은 ~ 4.3-4.5의 Dk) 에 비해 더 컴팩트한 형태 요소를 가능하게합니다.
높은 주파수 안정성: TP 물질은 10 GHz까지 또는 그 이상의 넓은 주파수 범위에서 낮은 다이 일렉트릭 손실을 유지합니다.이러한 안정성은 GPS와 같은 응용 프로그램에서 일관된 성능을 위해 필수적입니다., 위성 통신, 그리고 다른 RF 시스템
환경 복원성: 보드는 극한 환경에서의 신뢰성을 위해 설계되었습니다. TP440 물질은 -100 ° C에서 + 150 ° C까지 장기간 작동 범위를 자랑합니다.군사또한 방사선에 내성이 있으며 진공 환경의 중요한 특성인 낮은 배출가스를 나타냅니다.
우수한 가공성: 취약한 세라믹 기판과 비교하거나 더 나은 성능을 제공하면서 TP 물질은 가공하기가 훨씬 쉽습니다.그것은 굴착과 같은 표준 방법을 사용하여 처리 될 수 있습니다, 에칭 및 깎는, 세라믹에 필요한 비용과 복잡한 취급을 피합니다.
제조용 설계 (DFM) 및 신뢰성
이 PCB는 엄격한 품질 관리 조치로 제조되었습니다. 제조 과정은 IPC-Class-2 표준을 준수하여 상업 및 산업 환경에서 높은 신뢰성을 보장합니다.용접 마스크와 실크 스크린을 생략하기로 결정하면 고주파 신호 경로 또는 크기 제한에 대한 장애를 방지 할 수 있습니다., 미니멀리즘 RF 디자인에서 흔한 관행입니다. Immersion Gold (ENIG) 표면 완공의 사용은 우수한 부식 저항과 낮은 접촉 저항을 가진 평평하고 용접 가능한 표면을 제공합니다.RF 애플리케이션에 이상적입니다.기능성을 보장하기 위해 보드는 100% 전기 테스트를 당했습니다.
결론
이 맞춤형 PCB 디자인은 Wangling TP440과 같은 첨단 재료를 활용하여 공학자들이 고주파 회로 설계의 한계를 뛰어넘을 수 있다는 것을 보여주는 대표적인 예입니다.안정적인 물질을 이용함으로써저손실 다이렉트릭 상수와 극심한 환경 복원성으로 이 컴팩트 PCB는 GPS 안테나, 베이두 내비게이션 시스템,미사일용 전자제품이 프로젝트의 성공은 RF 및 마이크로 웨브 엔지니어링의 독특한 과제를 충족하기 위해 올바른 기판을 선택하는 중요성을 강조합니다.
