고주파 전자 제품의 세계에서는 "적을수록 좋다"는 진언이 자주 사용됩니다. 신호 무결성이 가장 중요한 경우에는 모든 재료 선택, 모든 설계 결정, 모든 제조 프로세스를 꼼꼼하게 조사해야 합니다. 이것은 특수 기판의 고급 특성을 활용하여 견고한 고성능 2층 기판을 만드는 이 원리를 구현하는 매혹적인 맞춤형 PCB 프로젝트에 대한 이야기입니다.
개요: 고주파수 우수성을 위한 기반

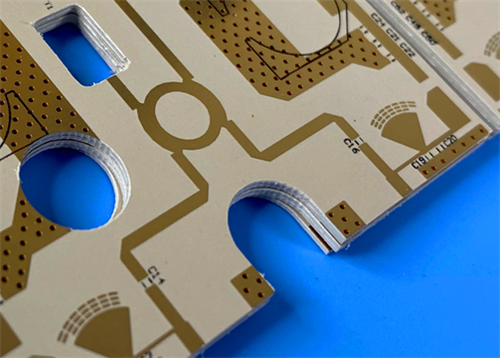

이 프로젝트는 2층 견고한 인쇄 회로 기판의 설계 및 제작에 중점을 두었습니다. 그 중심에는 Rogers DiClad 527이라는 특정 소재가 있습니다. 이것은 표준 FR-4 디자인이 아니었습니다. 이는 까다로운 RF 및 마이크로파 애플리케이션에 탁월하도록 처음부터 제작된 보드였습니다.
BOM 디코딩: "무엇" 뒤에 있는 "왜"
이 PCB의 사양은 고주파 신호에 대한 성능, 정밀도 및 신뢰성에 중점을 둔 명확한 설계 철학을 나타냅니다.
기판: Rogers DiClad 527
가장 중요한 선택은 기본 재료였습니다. 표준 FR-4와 달리 DiClad 527은 직조 유리섬유로 강화된 PTFE(테플론) 복합재입니다. PTFE는 본질적으로 신호 손실이 낮기 때문에 고주파 작업을 위한 고전적인 재료 제품군입니다..
무엇이 만드는가?*527*변형 특수는 유리 섬유 강화 비율이 더 높습니다. 이는 다른 PTFE 소재에 비해 치수 안정성이 뛰어납니다. 10GHz에서의 주요 특성은 2.40~2.60 사이의 안정적인 유전 상수(Dk)와 0.0017의 매우 낮은 유전 상수(Df)입니다.. 엔지니어에게 이는 예측 가능한 임피던스, 최소한의 신호 감쇠 및 넓은 주파수 범위에서 일관된 성능을 의미합니다.
미니멀리스트 디자인 철학: 솔더 마스크 없음
이 PCB의 가장 눈에 띄는 특징 중 하나는 상단 및 하단 레이어 모두에 솔더 마스크가 전혀 없다는 것입니다. 어디서나 볼 수 있는 녹색(또는 검정색, 빨간색, 파란색) 보드를 보는 데 익숙한 사람들에게는 이것이 이상하게 보일 수 있습니다. 그러나 이는 고주파수 설계에 대한 의도적인 선택입니다.
신호 무결성:솔더 마스크에는 고유한 유전 상수와 소산 인자가 있습니다. 고주파수에서 이 물질은 신호 손실 및 임피던스 변화의 원인이 될 수 있습니다. 이를 제거함으로써 신호는 주로 고성능 DiClad 기판 및 구리와만 상호 작용하여 더욱 제어되고 일관된 환경에서 이동합니다.
고전압 애플리케이션:유전체 층이 없으면 솔더 마스크 파손이나 아크 발생이 문제가 될 수 있는 고전압 전위 또는 고전력 RF를 사용하는 설계에도 도움이 될 수 있습니다.
건설 및 실적통계
PCB의 제조 세부 사항은 성능 중심 설계를 더욱 강화합니다.
보드 크기:49.63mm x 91.54mm의 공차는 +/- 0.15mm로 정밀한 기계적 맞춤이 필요함을 나타냅니다.
누적:0.508mm(20mil) DiClad 코어의 양면에 35μm(1oz) 구리를 사용한 클래식 2레이어 구조입니다.
추적/공간:최소 4/6mil, 소형 보드 영역 내에서 36개의 구성 요소와 104개의 패드를 수용하기 위한 미세 기능 라우팅의 필요성을 보여줍니다..
표면 마감:ENIG(Immersion Gold)는 평평한 납땜 가능한 표면을 제공하며 이는 41개의 상단 SMT 패드에 탁월하며 내부식성도 제공합니다..
테스트:배송 전 100% 전기 테스트를 통해 신중한 설계와 특수 소재가 완벽한 기능을 갖춘 제품으로 구현되었음을 보장합니다.
디자인 결정: 자세히 살펴보기
구성요소와 네트워크 구조를 살펴보겠습니다. 보드에는 다음이 포함되어 있습니다.구성요소 36개,총 패드 104개(그 중 63개는 관통홀임)19 비아. 이는 스루홀 부품의 기계적 강도와 SMT의 밀도를 활용하는 혼합 기술 설계입니다. 이사회에만 있다는 사실2그물특히 흥미롭습니다. 이러한 뚜렷한 단순성은 보드가 복잡한 다기능 디지털 보드가 아니라 필터, 발룬, 커플러 또는 간단한 안테나 피드 네트워크와 같은 매우 구체적이고 잠재적으로 고전력 또는 고주파수 하위 회로임을 나타냅니다..
IPC-Class-2 표준 승인은 보드가 전용 서비스 전자 제품용으로 설계되었으며 이러한 종류의 애플리케이션에 완벽하게 맞는 신뢰성 수준을 의미합니다.
결론: 재료 중심 디자인의 마스터클래스
이 맞춤형 PCB는 재료 선택이 전체 설계 프로세스를 어떻게 주도하는지 보여주는 훌륭한 예입니다. Rogers DiClad 527을 선택함으로써 설계자는 보드가 고주파 성능을 위한 최적의 기반을 갖추도록 보장했습니다. 사소해 보이는 세부 사항인 솔더 마스크를 포기하기로 한 결정은 기생 손실이 어떻게 신호를 저하시킬 수 있는지에 대한 깊은 이해를 보여줍니다. 특정 구리 중량, 도금 두께, 엄격한 공차를 포함한 정밀한 구조는 신뢰할 수 있는 고수율 제품을 생산하겠다는 의지를 보여줍니다.
이 보드는 단순한 기판 위의 구성 요소 모음이 아닙니다. 이는 특정 고성능 임무를 수행하기 위해 모든 재료와 사양을 선택하는 장치인 목적이 있는 엔지니어링의 힘을 입증하는 것입니다.
