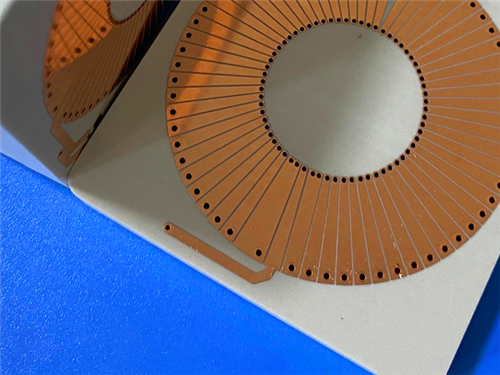

안녕하세요, 저는 샐리입니다. 오늘 저는 TFA294를 기반으로 제작된 맞춤형 PCB를 선보입니다. TFA294는 항공우주 등급의 세라믹 충진 PTFE 기판으로, 두께 2.03mm(80mil) 코어와 OSP 마감 처리가 되어 있습니다.아니요주요 내용재질: TFA294 — 세라믹 충진 PTFE, 유리섬유 없음 (Dk 2.94)주요 이점: 뛰어난 주파수 안정성, 최소 유전 손실, 항공우주 등급 신뢰성

보드 크기: 49mm x 90.3mm | 최종 두께: 2.1mm (80mil 코어)

구조: 양면, 양면에 솔더 마스크 없음, 실크스크린 사용 안 함

1. 표면 마감: OSP — ENIG의 비용 효율적인 대안인 베어 구리
2. 설계: 16개 부품, 7개 비아, 2개 네트 — 집중된 RF 회로
3. 품질: IPC-Class-2 충족, 100% 전기 테스트 수행
4. 고객은 두꺼운 80mil 기판과 베어 구리 OSP 마감을 결합한 RF 보드를 요구했습니다. 두께는 기계적 강성 또는 특정 전기적 특성을 위해 지정되었을 가능성이 높으며, OSP 마감은 비용 효율성과 ENIG의 추가 금속층을 피하기 위해 선택되었습니다. 이 애플리케이션은 최소한의 유전 손실과 함께 항공우주 등급의 신뢰성을 요구했습니다.
5. TFA 시리즈에서 TFA294가 선택되었습니다. 선택 이유는 다음과 같습니다:
6. 유리섬유 없는 구조
7. 유전체 층은 PTFE 수지와 균일하게 분산된 나노 세라믹으로 구성되었으며 유리 섬유 천은 사용되지 않았습니다. 이는 직조 패턴이 고주파에서 신호 무결성을 저하시키는 미세한 Dk 변동을 유발하는 "유리섬유 효과"를 제거했습니다.

낮고 안정적인 Dk (10GHz에서 2.94)

작동 범위 전반에 걸쳐 최소한의 변동으로 뛰어난 주파수 안정성이 달성되었습니다. 낮은 TCDK인 -5 ppm/°C는 -55°C에서 150°C까지 일관된 성능을 보장했습니다.

탁월한 저손실 (10GHz 및 20GHz에서 Df = 0.0010)
40GHz에서도 손실 계수가 0.0012에 불과하여 최소한의 신호 감쇠가 보장되었습니다.

최소화된 이방성
X/Y/Z 이방성이 최소화되었으며, CTE(X/Y 축에서 18 ppm/°C)는 구리 포일과 밀접하게 일치하여 신뢰할 수 있는 도금 스루홀을 제공했습니다.

낮은 수분 흡수율 (0.03%)
습한 환경에서의 성능 저하가 방지되었습니다.

UL 94-V0 등급
안전이 중요한 애플리케이션에 대한 내화성이 확인되었습니다.

보드 사양
기능

사양
치수

49mm x 90.3mm (±0.15mm)

16

마이크로파 주파수에서 잠재적인 유전 손실 또는 임피던스 변동을 방지하기 위해 솔더 마스크가 제거되었습니다.

실크스크린 없음

보드를 깨끗하게 유지하고 RF 성능을 최적화하기 위해 실크스크린이 생략되었습니다.

80mil 두꺼운 코어
두꺼운 코어는 기계적 강성 또는 특정 전기적 특성을 위해 지정되었습니다. TFA294는 다양한 설계 요구 사항을 충족하기 위해 다양한 두께로 제공됩니다.

TFA294 속성
속성

값
Dk @ 10 GHz

2.94

TFA294표준 PTFE

FR-4

항공우주 장비, 우주, 기내 장비 및 항공기마이크로파, 안테나 및 위상 민감 안테나

조기 경보 레이더 및 항공 레이더

위상 배열 안테나 및 빔포밍 네트워크

1. 위성 통신 및 내비게이션
2. 전력 증폭기
3. Q: ENIG 대신 OSP를 선택한 이유는 무엇입니까?
4. A: OSP는 비용 효율성과 구리 표면을 사실상 베어 상태로 유지하기 위해 선택되었습니다. 니켈 또는 금 층이 적용되지 않아 추가 금속으로 인한 잠재적인 자기 또는 손실 기여를 피했습니다.
5. Q: 80mil(2.03mm) 코어를 지정한 이유는 무엇입니까?
6. A: 두꺼운 코어는 기계적 강성 또는 특정 전기적 특성을 위해 지정되었을 가능성이 높습니다. TFA294는 다양한 설계 요구 사항을 충족하기 위해 다양한 두께로 제공됩니다.

Q: TFA294는 표준 PTFE와 어떻게 다릅니까?
A: TFA294는 유리섬유 보강재를 사용하지 않습니다. 유전체는 PTFE 수지와 나노 세라믹으로 구성됩니다. 이는 유리섬유 효과를 제거하고 우수한 Dk 균일성과 주파수 안정성을 제공합니다.

Q: 고주파에서 TFA294의 성능은 어떻습니까?
A: 탁월합니다. 손실 계수는 20GHz에서도 0.0010을 유지하고 40GHz에서는 0.0012로만 상승하며, TCDK는 단지 -5 ppm/°C입니다.

Q: 솔더 마스크나 실크스크린을 적용하지 않은 이유는 무엇입니까?
A: 민감한 마이크로파 회로에 중요한 잠재적인 유전 손실 또는 RF 성능 간섭을 방지하기 위해 둘 다 제거되었습니다.

Q: 이 재료는 우주 애플리케이션에 적합합니까?
A: 예. TFA294는 항공우주 등급 재료로 설명되며, 낮은 수분 흡수율과 UL 94-V0 등급을 갖추고 있어 우주 및 항공우주 환경에 적합합니다.

최종 생각
TFA294는 유리섬유 없는 구조로 우수한 신호 일관성을 보장하며 광범위한 주파수 범위에서 탁월한 저손실 성능을 제공합니다. 비용 효율적인 OSP 마감 및 두꺼운 80mil 코어와 결합된 이 보드는 까다로운 항공우주 및 RF 애플리케이션을 위해 특별히 제작되었습니다.

고주파 항공우주 프로젝트를 염두에 두고 계신가요? 이에 대해 듣고 싶습니다.
