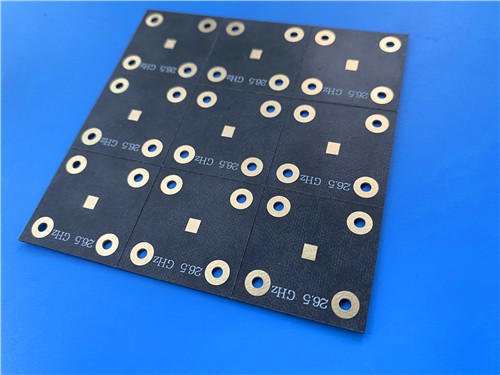

TLX-6 커스텀 PCB는 대용량 안테나 및 레이더 애플리케이션을 위해 Taconic TLX-6 라미네이트 3.5mil 재료를 사용하여 제조되었습니다.

오늘 저는 극한 환경에서 신뢰성을 위해 설계된 고용량 안테나 소재인 Taconic TLX-6를 기반으로 제작된 맞춤형 PCB를 선보입니다.

이 맞춤형 PCB는 낮고 안정적인 유전율을 가진 PTFE 유리 섬유 라미네이트인 Taconic TLX-6를 사용하여 제작되었습니다. 우수한 기계적 특성, 방사선 저항성 및 탁월한 PIM 성능(-160 dBc 미만)은 레이더 시스템, 모바일 통신 및 마이크로파 테스트 장비에 이상적입니다. 102개의 부품과 127개의 비아를 갖춘 이 보드는 우리가 선보인 보드 중 가장 복잡한 보드입니다.

주요 내용

• 재질: Taconic TLX-6 — PTFE 유리 섬유 라미네이트
• 주요 이점: 우수한 PIM 값(< -160 dBc), 방사선 저항성, 치수 안정성
• 보드 크기: 105mm x 98mm | 두께: 0.2mm (초박형)
• 구조: 양면, 양면 모두 솔더 마스크 없음, 상단에 흰색 실크스크린
• 설계: 102개의 부품, 127개의 비아, 2개의 네트 — 밀집되고 복잡한 RF 설계
• 품질: 100% 전기 테스트를 거친 IPC-Class-2
• 과제: 극한 환경에서의 신뢰성

고객은 극한 조건에서 탁월한 신뢰성이 요구되는 애플리케이션을 위해 고성능 RF 보드를 필요로 했습니다. 이 설계는 우주 발사 중 진동, 고온 노출, 우주 방사선 및 해상에서의 극한 환경을 견뎌야 했습니다. 또한 우수한 수동 상호 변조(PIM) 성능이 중요했습니다.

Taconic의 고용량 안테나 소재 시리즈에서 나온 PTFE 유리 섬유 라미네이트인 TLX-6가 선택되었습니다. 선택 이유는 다음과 같습니다.우수한 PIM 성능 PIM 값은 -160 dBc 미만으로 측정되었습니다. 이는 상호 변조 왜곡을 최소화해야 하는 민감한 통신 시스템에 대한 중요한 요구 사항입니다.

방사선 저항성 및 낮은 가스 방출
이러한 특성은 우주 애플리케이션에 필수적입니다. 이 소재는 낮은 가스 방출 특성으로 NASA로부터 인정받아 위성 및 우주 기반 시스템에 적합합니다.

우수한 기계적 및 열적 특성
우주 발사 중 높은 진동을 겪는 하우징에 볼트로 고정된 PCB에 대한 크리프 저항성이 제공되었습니다. 엔진 모듈의 고온 노출도 견뎌냈습니다.

낮고 안정적인 Dk
넓은 주파수 범위에 걸쳐 엄격하게 제어된 유전율이 유지되어 일관된 전기적 성능을 보장했습니다.

치수 안정성
비행 중 또는 환경 사이클링 중 극한의 온도 변화에 노출되더라도 우수한 치수 안정성이 달성되었습니다.

낮음
최소한의 수분 흡수율을 보장하여 습한 환경에서 성능 저하를 방지했습니다.

보드 사양
기능

사양

값

솔더 마스크 없음 (양면) 솔더 마스크는 잠재적인 유전 손실 또는 가스 방출 기여를 방지하기 위해 제거되었습니다. 이는 우주 및 항공 우주 애플리케이션에 중요합니다.흰색 실크스크린 (상단만) 흰색 실크스크린은 명확한 부품 식별을 제공하기 위해 적용되었습니다.침지 금 마감 침지 금은 평평하고 납땜 가능한 표면과 우수한 내식성을 제공하기 위해 선택되었습니다.

0.2mm 초박형 구조

초박형 구조는 경량 설계를 가능하게 합니다. 이는 모든 그램이 중요한 우주 및 항공 우주 애플리케이션에 중요한 이점입니다.
비교: TLX-6의 성능

속성
TLX-6

표준 FR-4
PTFE (일반)

PIM 성능
< -160 dBc

나쁨

Q: TLX-6가 우주 애플리케이션에 적합한 이유는 무엇입니까?A: 이 소재는 방사선 저항성과 낮은 가스 방출 특성을 나타내며 우주 환경에 적합한 NASA로부터 인정받았습니다.

Q: PIM이란 무엇이며 왜 중요합니까?

• A: 수동 상호 변조(PIM)는 수동 부품의 비선형성으로 인해 발생하는 왜곡입니다. 낮은 PIM(< -160 dBc)은 간섭을 방지하기 위해 민감한 통신 시스템에 중요합니다.
• Q: 네트가 2개뿐인데 비아가 127개인 이유는 무엇입니까?
• A: 높은 비아 수는 광범위한 접지 및 차폐 구조를 나타내며 RF 신호를 위한 잘 정의된 접지면을 생성합니다.
• Q: "고용량 안테나 소재"는 무엇을 의미합니까?
• A: TLX-6는 안테나 및 RF 부품의 대량 생산을 위해 설계되었으며, 규모에 맞는 일관성과 신뢰성을 제공합니다.

Q: TLX-6는 극한 환경을 어떻게 처리합니까?

A: 이 소재는 진동 하에서 크리프에 저항하고, 고온을 견디며, 방사선 환경에서 성능을 유지하고, 넓은 온도 범위에 걸쳐 안정적으로 유지됩니다.

최종 생각
Taconic TLX-6는 경량의 초박형 패키지에서 탁월한 PIM 성능, 방사선 저항성 및 기계적 견고성을 제공합니다. 애플리케이션이 가장 극한 환경에서 신뢰성을 요구할 때 이 소재가 제공합니다.레이더 또는 안테나 프로젝트를 염두에 두고 계십니까? 이에 대해 듣고 싶습니다.

— Sally
