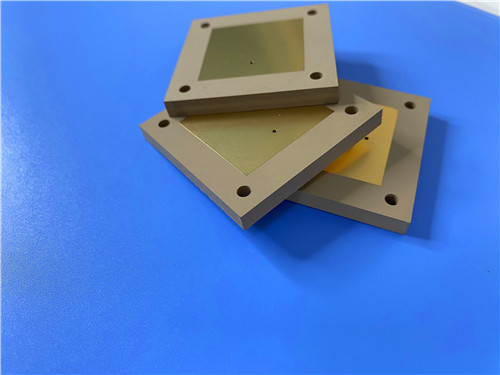

TP2500 높은 DK 주파수 쌍면 PCB는 항공우주 RF를 위해 순금 접착으로 0.8mm 라미네이트에 제작되었습니다.

안녕하세요, 저는 샐리입니다. 오늘 저는 맞춤형 PCB를 선보입니다. Wangling TP2500을 기반으로 제작되었으며, 니켈 프리 순금 마감을 갖춘 유리섬유 없는 열가소성 수지로, 까다로운 항공우주 및 방위 산업 응용 분야를 위해 설계되었습니다.

이 맞춤형 PCB는 Wangling TP2500, 즉 세라믹 충진 PPO 열가소성 수지로 제작되었습니다. TP 시리즈에 속합니다. 니켈 프리 순금 도금이 표면 마감으로 적용되어 와이어 본딩 및 민감한 RF 응용 분야에 적합합니다. 단 1개의 넷으로 설계된 이 제품은 고도로 전문화된 단일 회로 부품으로, 베이더우 항법, 미사일 탑재 장비 또는 신관을 위한 소형 안테나 또는 피드 네트워크일 가능성이 높습니다.

주요 내용

재질: Wangling TP2500 — 세라믹 충진 PPO 열가소성 수지

주요 이점: 유리섬유 없는 구조, 니켈 프리 순금 마감, 방사선 저항성

보드 크기: 78mm x 43.05mm | 최종 두께: 0.9mm

구조: 양면, 양면에 솔더 마스크 미적용, 실크스크린 미사용

표면 마감: 순금 도금 (니켈 프리) — 와이어 본딩 및 저손실 RF에 이상적

설계: 26개 부품, 36개 비아, 1개 넷 — 고도로 전문화된 단일 회로 설계

품질: IPC-Class-2 충족, 100% 전기 테스트 수행

과제: 민감한 RF를 위한 니켈 프리 성능

고객은 임무에 중요한 항공우주 응용 분야를 위해 RF 보드를 요구했습니다. 니켈은 약간의 자기성을 띠고 민감한 RF 회로에 손실을 유발하거나 성능에 영향을 미칠 수 있기 때문에 니켈 프리 표면 마감이 지정되었습니다. 와이어 본딩 기능도 필요했습니다. 또한, 설계는 우주 및 방위 환경을 위해 방사선 저항성과 낮은 탈가스성을 요구했습니다.

순금 도금 Wangling TP2500

Wangling TP 시리즈에서 TP2500을 선택하고 순금(니켈 프리) 표면 마감과 결합했습니다. 이 조합이 선택된 이유는 다음과 같습니다:

니켈 프리 순금 마감
표면 마감에서 니켈을 제거하여 민감한 RF 회로에서 잠재적인 자기 간섭이나 손실 기여를 제거했습니다. 순금 표면은 또한 전문화된 RF 어셈블리에 중요한 우수한 와이어 본딩 기능을 제공합니다.

유리섬유 없는 구조
유전체 층은 세라믹과 PPO 수지로만 구성되었으며 유리섬유 천은 사용되지 않았습니다. 이는 "유리섬유 효과"를 제거하고 탁월한 신호 일관성을 보장했습니다.

정밀하게 제어 가능한 Dk (3~25)
TP 시리즈에서는 세라믹 대 수지 비율을 조정하여 Dk 값을 조정할 수 있어 특정 임피던스 요구 사항에 대한 설계 유연성을 제공합니다.

방사선 저항성 및 낮은 탈가스성
이러한 특성은 우주 및 항공우주 응용 분야에 중요했습니다. 이 재료는 최소한의 탈가스로 높은 방사선 환경에서 성능을 유지합니다.

넓은 작동 온도 범위
-100°C ~ +150°C에서 안정적인 성능을 달성했으며, 우수한 저온 저항성을 보였습니다.

우수한 가공성
세라믹 기판과 달리 TP2500은 드릴링, 밀링, 전단, 에칭 등 표준 PCB 기술을 사용하여 가공할 수 있었습니다.

제작: 중요한 디테일

설계 통계

단일 넷 설계는 가장 많은 것을 보여주는 통계입니다. 안테나 피드 라인 또는 수동 RF 네트워크와 같은 단일 전도 경로가 생성되었습니다. 이는 고도로 전문화된 RF 부품, 즉 소형 안테나 또는 피드 네트워크라는 응용 분야를 확인시켜 줍니다.

설계 선택: 항공우주 RF용 맞춤 제작

순금 도금 (니켈 프리)
니켈은 민감한 RF 회로의 자기 간섭 및 손실을 방지하기 위해 제거되었습니다. 순금은 또한 우수한 와이어 본딩 기능을 제공합니다.

솔더 마스크 없음 (양면)
솔더 마스크는 잠재적인 유전체 손실이나 탈가스 기여를 방지하기 위해 제거되었습니다. 이는 우주 및 항공우주 응용 분야에 중요합니다.

실크스크린 없음
실크스크린은 보드를 깨끗하게 유지하고 RF 성능을 최적화하기 위해 생략되었습니다.

0.9mm 최종 두께
기계적 강성과 경량 구조 사이의 균형이 이루어졌습니다.

비교: TP2500의 성능

이것이 중요한 이유: 순금 도금 TP2500은 세라믹 기판의 와이어 본딩 기능과 방사선 저항성을 PTFE의 가공성과 결합하여 제공합니다. 니켈의 자기 간섭 없이 말입니다.

이상적인 응용 분야

1. 소형, 안정적인 RF 회로가 필요한 베이더우 항법 시스템
2. 충격 및 방사선 저항성이 요구되는 미사일 탑재 장비
3. 극도의 소형화 및 안정성이 요구되는 신관
4. 항공우주 및 방위 응용 분야를 위한 소형 안테나

Q: 니켈 프리 순금 마감이 지정된 이유는 무엇입니까?
A: 니켈은 약간의 자기성을 띠고 민감한 RF 회로에 손실을 유발하거나 성능에 영향을 미칠 수 있습니다. 순금은 이러한 우려를 해소하면서 우수한 와이어 본딩 기능을 제공합니다.

Q: TP2500은 PTFE 재료와 어떻게 다릅니까?
A: TP2500은 유리섬유 보강재를 사용하지 않습니다. 유전체는 세라믹과 PPO 수지로만 구성됩니다. 이는 Dk 변동을 제거하고 우수한 치수 안정성과 방사선 저항성을 제공합니다.

Q: 이 설계에 넷이 1개만 있는 이유는 무엇입니까?
A: 안테나 피드 라인 또는 수동 RF 네트워크와 같은 단일 전도 경로가 설계되었습니다. 이는 소형 안테나와 같은 고도로 전문화된 RF 부품에서 일반적입니다.

Q: 1개의 넷 설계에 36개의 비아가 있는 이유는 무엇입니까?
A: 높은 비아 수를 통해 광범위한 접지 구조가 생성되어 단일 신호 경로에 대해 잘 정의된 접지면 또는 차폐를 형성했을 가능성이 높습니다.

Q: 순금 도금은 와이어 본딩에 적합합니까?
A: 예. 순금은 와이어 본딩에 탁월한 표면을 제공하여 전문화된 RF 어셈블리 및 칩 레벨 상호 연결에 이상적입니다.

Q: 이 재료는 우주 응용 분야에 적합합니까?
A: 예. 방사선 저항성과 낮은 탈가스성은 TP2500을 우주 및 항공우주 환경에 탁월한 선택으로 만듭니다.

최종 생각

순금 도금 Wangling TP2500은 유리섬유 없는 구조, 니켈 프리 마감, 방사선 저항성 및 우수한 가공성과 같은 고유한 특성 조합을 제공합니다. RF 설계에 와이어 본딩 기능과 자기 간섭으로부터의 자유가 필요한 경우 이 재료가 제공합니다.

항공우주 또는 안테나 프로젝트를 염두에 두고 계신가요? 기꺼이 듣고 싶습니다.

— 샐리 :)
