TP440 59mil 기판 양면 라미네이트 기반 PCB, 임무 중요 RF용 항공우주 등급 열가소성 수지

오늘 저는 정말 독특한 맞춤형 PCB를 소개합니다.윙링 TP440유리섬유가 없는, 세라믹으로 채워진 열탄화물, 특히 항공우주 및 국방용으로 설계되었습니다.

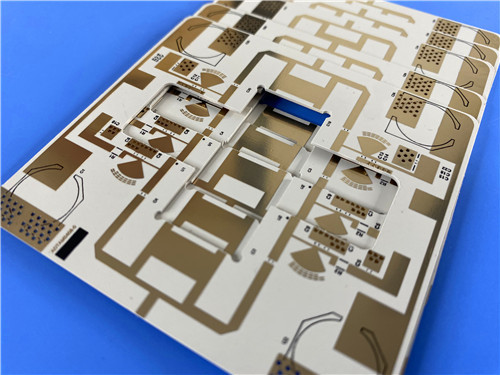

이 맞춤형 PCB는 Wangling TP440을 사용하여 제작되었습니다. 이형 변수가 4인 고주파 열 플라스틱입니다.4유리섬유가 없는 구조, 방사능 저항성, 그리고 낮은 방출량은 GPS 안테나, 미사일 탑재 시스템, 그리고 피즈에 이상적입니다.전체 회로는 1개의 네트워크와 하나의 신호 경로로 설계되었습니다., 매우 전문적인 RF 구성 요소를 나타냅니다.

주요 내용

• 재료: 윙링 TP440 세라믹으로 채워진 PPO 열 플라스틱 (Dk 4.4)
• 주요 장점: 유리섬유 강화가 없거나, 정확한 Dk, 방사능 저항성, 낮은 방출
• 판 크기는 45.63mm x 97.01mm입니다. 두께는 1.6mm입니다.
• 건설: 양면, 양면 에 용매 마스크 가 적용 되지 않았다, 검은색 실크 스크린 은 상단 층 에만 사용 되었다
• 설계: 24개의 부품, 28개의 비아, 1개의 네트워크
• 품질: IPC 클래스-2가 충족되었으며 100% 전기 테스트가 수행되었습니다.

도전 과제: 항공 우주 의 신뢰성 과 RF 성능

우리의 고객은 중요한 항공우주용품용으로 고주파 PCB를 요구했습니다. 아마도 GPS 안테나, 퓨즈, 또는 미사일 탑재 시스템일 것입니다. 요구 사항은 협상할 수 없었습니다.방사능 저항성-100°C에서 +150°C까지 안정적인 전기 성능과 컴팩트한 형태 요소.

유리섬유로 강화된 전통적인 PTFE 물질은 필요한 차원 안정성이나 방사능 저항을 제공할 수 없었습니다.세라믹 기판은 성능을 제공하지만 기계 및 가공에 어려웠다.

우리 해결책: ਵਾਂ글링 TP440

TP440이 선택되었습니다. Wangling TP 시리즈의 독특한 재료입니다.왜 선택되었는지 말씀드리겠습니다.

유리 섬유 가 없는 건축
다이 일렉트릭 층은 세라믹으로만 구성되어 있으며 PPO 라진은 유리 섬유 천이 사용되지 않았습니다. 이것은 "유리 유리 효과"를 제거했습니다.특수한 신호 일관성을 보장하는 것.

정밀 제어 Dk (4.4)
Dk 값은 3에서 25까지 TP 시리즈에서 세라믹과 합금 비율을 조정하여 조정 할 수 있습니다. Dk 4.4는 소형화와 신호 무결성의 최적의 균형을 제공하기 위해 선택되었습니다.

방사선 저항성 과 소출 가스
이 성질은 우주 및 항공 우주 응용 분야에 매우 중요합니다. 물질은 최소한의 방출과 함께 고 방사선 환경에서 성능을 유지합니다.민감한 광학 또는 전자 장치의 오염을 방지하기 위해.

넓은 작동 온도 범위
-100°C에서 +150°C까지 신뢰성 높은 성능이 달성되었으며, 이 물질은 가장 극단적인 항공우주 환경에 적합합니다.

우수한 가공 능력
세라믹 기판과 달리 (특수한 가공이 필요합니다), TP440은 표준 PCB 기술을 사용하여 가공 할 수 있습니다.구리 접착력 또한 진공 코팅 세라믹 기판보다 더 신뢰할 수 있는 것으로 나타났습니다..

보드 사양

디자인 통계

단일 네트워크 설계는 가장 밝히는 통계입니다. 전송 라인, 안테나 공급 또는 간단한 수동 네트워크와 같은 단일 전도 경로가 만들어졌습니다.이것은 응용 프로그램이 고도로 전문 RF 구성 요소입니다, 아마도 안테나나 공급망일 겁니다.

용접 마스크가 없습니다 (두쪽)

용접 마스크는 모든 변수가 제어되어야하는 항공 우주 응용 분야에 중요한 잠재적인 다이 일렉트릭 손실 또는 배출 가스 기여를 방지하기 위해 제거되었습니다.

검은색 실크 스크린 (위쪽만)
검은색 실크 스크린이 적용되어 전문적인 외모를 유지하면서 구성 요소 식별에 탁월한 대조를 제공합니다.

잠수 금색
몰입 금은 평평하고 굽힐 수 있는 표면을 제공하여 뛰어난 부식 저항력과 와이어 결합 능력을 제공하기 위해 선택되었습니다.

1.6mm 완성된 두께
두꺼운 보드는 진동 및 충격 저항이 필수적인 항공 우주 응용 프로그램에 기계적 견고성을 제공하기 위해 지정되었습니다.

비교: TP440가 어떻게 쌓여있는지

왜 이것이 중요한가: TP440는 PTFE의 뛰어난 가공성과 함께 세라믹 기판의 방사능 저항과 낮은 배출량을 제공합니다. 희귀한 조합입니다.유리섬유가 없는 구조로 뛰어난 Dk 균일성을 보장합니다..

이상적 인 응용

• 우주 환경에서 안정적인 성능을 필요로 하는 GPS 안테나
• 충격 및 방사능 저항을 요구하는 미사일 운반 시스템
• 콤팩트하고 매우 신뢰할 수 있는 RF 회로를 필요로 하는 퓨즈
• 항공우주 및 국방용 소형 안테나
• 베이두 위성 탐사 시스템

Q: TP440이 PTFE 물질과 다른 이유는 무엇일까요?

A: TP440에는 유리섬유 강화가 사용되지 않습니다. 다이 일렉트릭은 전적으로 세라믹과 PPO 합금으로 구성되어 있습니다. 따라서 유리섬유 엮음으로 인한 Dk 변동이 제거됩니다.우수한 차원 안정성과 방사능 저항성을 제공합니다..

질문: 왜 이 디자인은 1개의 망만 가지고 있을까요?
A: 안테나 공급 라인이나 수동 RF 네트워크와 같은 단일 전도 경로가 설계되었습니다. 이것은 안테나와 퓨즈와 같은 고도로 전문화된 RF 구성 요소에 전형적입니다.

질문: "방사 저항성"은 실제로 무엇을 의미합니까?
A: 물질은 방사선에 노출되었을 때 전기적 및 기계적 특성을 유지합니다 (우주 또는 핵 환경과 같은 경우). 이것은 항공우주 및 방위 응용 분야에 중요합니다.

Q: 왜 TP440가 세라믹 기판 대신 선택되었나요?
A: TP440은 전기 및 방사능 저항성 특성이 비슷하지만 표준 PCB 제조 방법을 사용하여 기계화하기가 훨씬 쉽습니다.세라믹 기판은 레이저 드릴링과 진공 코팅과 같은 특수 처리가 필요합니다..

질문: 1인터넷 디자인으로 28개의 비아스의 의미는 무엇일까요?
A: 높은 통계로 인해 광범위한 지상 구조가 생성되었을 가능성이 있으며, 잘 정의된 지상 평면 또는 단일 신호 경로에 대한 방패를 형성했습니다.

Q: 이 재료는 우주용 용품이 될까요?
A: 예. 낮은 방출 및 방사능 저항성 때문에 TP440는 우주 및 항공우주 환경에 대한 훌륭한 선택입니다.

마지막 생각

와글링 TP440의 특유의 조합은 유리섬유가 없는 구조, 정확한 Dk 제어, 방사능 저항성,그리고 우수한 가공성 때문에 까다로운 항공우주 및 국방용 용품에 탁월한 선택이 됩니다.가장 힘든 환경에서도 신뢰성을 요구할 때 이 재료는 잘 작동합니다.
