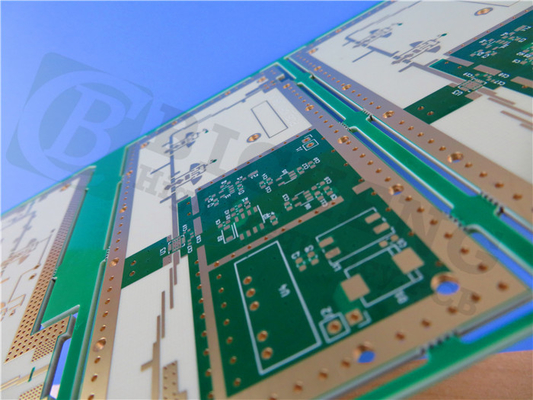

RO3210 고 주파수 회로 재료 침수 금 샘플과 함께 2층 딱딱 PCB

RO3210 고주파 PCB는 섬유 유리로 강화된 세라믹으로 채워진 라미네이트로, 특별한 전기 성능과 기계적 안정성을 제공하기 위해 설계되었습니다.이 포괄적 인 기사는 RO3210 PCB의 개요를 제공합니다., 그 특징, 이점, 전형적인 응용 방법, 그리고 그 적합성과 한계를 강조합니다.

특징:
RO3210 PCB는 성능과 신뢰성에 기여하는 몇 가지 주목할만한 특징을 자랑합니다:

1. 다이렉트릭 상수 (Dk): 10.2 +/- 0의 Dk를 나타냅니다.5, 높은 주파수 응용 프로그램에서 신뢰할 수있는 신호 무결성과 정확한 성능을 보장합니다.
2. 분산 요인: 10GHz에서 0.0027의 낮은 분산 요인으로,이 PCB는 신호 손실을 최소화하고 우수한 전기 효율을 유지합니다.
3. 열 호환성: 열 팽창 계수는 구리와 신중하게 일치하여 열 안정성을 가능하게하고 열 순환과 관련된 문제를 예방합니다.
4. 높은 분해 온도: 500 °C (TGA) 의 분해 온도 (Td) 는 PCB가 높은 온도에 견딜 수 있음을 보장하여 까다로운 응용 프로그램에 적합합니다.
5. 열전도: PCB는 0.81W/mk의 열전도를 제공하여 효율적인 열 분비를 촉진하고 전반적인 신뢰성을 향상시킵니다.
6. 연화성 등급: 연화성 V0 UL 94 표준을 충족하여 안전과 산업 규정을 준수합니다.

이점:
RO3210 PCB는 고주파 애플리케이션에 대한 매력적인 선택으로 만드는 몇 가지 장점을 제공합니다.

1. 직물 유리 강화: 직물 유리 강화는 PCB의 경직성을 향상시켜 조립 및 설치 과정에서 조작을 용이하게합니다.
2. 균일한 전기 및 기계적 성능: RO3210 PCB는 일관된 전기 및 기계적 성능을 제공하여 복잡한 다층 고주파 구조에 이상적입니다.
3. 낮은 평면 내 확장 계수: 구리와 일치하는 낮은 평면 내 확장 계수는 에포시 다층 보드 하이브리드 디자인을 지원하고 신뢰할 수있는 표면 장착 조립체를 보장합니다.
4. 우수한 차원 안정성: PCB는 우수한 차원 안정성을 나타내며 높은 생산 양과 시간이 지남에 따라 일관된 성능을 제공합니다.
5. 표면 부드러움: 부드러운 표면으로 인해 더 미세한 선 에치 tolerances가 가능하며 정확한 회로 설계가 가능하며 잠재적인 신호 장애를 줄일 수 있습니다.

전형적인 응용 프로그램:
RO3210 고주파 PCB는 다음과 같은 광범위한 산업 및 응용 분야에 적용됩니다.

1. 자동차 충돌 방지 시스템
2. 자동차용 세계 위치 위성 안테나
3. 무선 통신 시스템
4. 무선 통신용 마이크로 스트립 패치 안테나
5. 직방송 위성
6. 케이블 시스템에서의 데이터 링크
7. 원격 계측기
8. 전력 배후 비행기
9. LMDS 및 무선 광대역
10. 기지국 인프라

적합성:
RO3210 PCB는 뛰어난 전기 성능과 기계적 안정성을 요구하는 고주파 애플리케이션에 적합합니다.낮은 확장 계수, 차원 안정성, 그리고 표면 매끄러움은 복잡한 다층 고주파 구조에 이상적인 선택으로 만듭니다.

제한 사항:
RO3210 PCB는 많은 장점을 제공하지만 그 한계를 고려하는 것이 중요합니다.

1. 제한된 레이어 카운트: PCB는 특히 복잡성 또는 기능성을 높이기 위해 더 많은 레이어 카운트를 필요로하는 설계에서 응용을 제한 할 수있는 2층 딱딱한 PCB로 언급됩니다..
2. 다이렉트릭 상수 범위: 이 기사는 RO3210 PCB에 사용할 수 있는 다이렉트릭 상수 범위에 대한 정보를 제공하지 않습니다.이 제한은 특정 다이렉트릭 상수 값을 필요로 하는 애플리케이션에 대한 설계 유연성을 제한할 수 있습니다..
3. 수분 흡수: PCB는 PTFE 기반 재료로 만들어지기 때문에 잠재적인 수분 흡수를 고려하고 성능에 부정적인 영향을 방지하기 위해 예방 조치를 취하는 것이 중요합니다.특히 습한 환경에서.
4. IPC-클래스-2 표준: RO3210 PCB는 IPC-클래스-2 표준을 준수하지만 더 높은 수준의 품질과 신뢰성을 요구하는 산업의 엄격한 요구 사항을 충족하지 못할 수 있습니다.더 높은 품질 표준을 요구하는 애플리케이션에서는 이 표준이 충분하는지 여부를 평가해야 할 수 있습니다..

결론적으로, RO3210 고주파 PCB는 뛰어난 전기 성능과 기계적 안정성을 제공하여 다양한 고주파 애플리케이션에 적합합니다.혜택그러나 엔지니어와 설계자는 레이어 수, 변압성 상수 범위,수분 흡수, IPC-Class-2 표준을 준수합니다. RO3210 PCB를 특정 애플리케이션 요구 사항에 고려할 때 이러한 요소를 신중하게 평가하는 것이 중요합니다.
