| MOQ: | 1개 |
| 가격: | 1.99USD/pcs |
| 표준 포장: | 포장 |
| 배달 기간: | 2-10 영업일 |
| 지불 방법: | T/T, 페이팔 |
| 공급 능력: | 50000PCS |

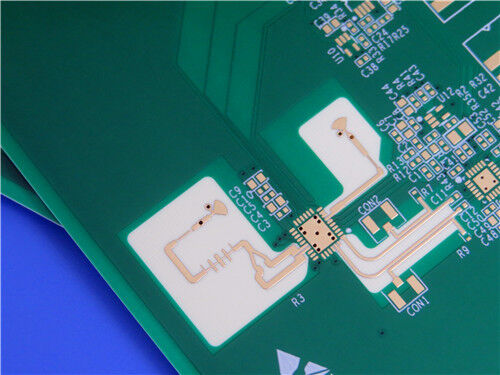

4층 하이브리드 고주파 PCB RO4003C + FR4 (잠수 금)
우리는 우리의 4층 RO4003C + FR4 하이브리드 PCB를 소개합니다. 제어된 임피던스, 낮은 손실 및 신뢰할 수있는 열 성능을 필요로하는 RF 및 마이크로 웨브 회로에 대한 고성능, 비용 효율적인 솔루션입니다.상위 신호 계층은 로저스를 이용합니다.RO4003C 탄화수소 세라믹 라미네이트(Dk 3.38 ± 0.05, Df 0.0027 @ 10 GHz), 아래층은 FR4 (TG175) 를 기계적 경직성과 비용 최적화를 위해 사용합니다. 이 하이브리드 구조는 Immersion Gold (2μ") 로 마무리됩니다.흰색 실크 스크린보드는 제어 된 깊이 슬롯을 포함하고 IPC-6012 클래스 3 신뢰성 표준을 충족하며 각 구멍에 25μm 구리 접착이 있습니다.
주요 사양
| 매개 변수 | 세부 사항 |
| 제품 종류 | 4층 하이브리드 고주파 PCB |
| 기본 재료 | RO4003C (위 RF 섹션) + FR4 TG175 (아래 섹션) |
| 완성된 보드 두께 | 1.4mm |
| 보드 크기 | 200mm × 115mm = 1개 |
| 안층 구리 무게 | 0.5온스 (17.5μm) |
| 외층 구리 무게 | 1온스 (35μm) 가공 |
| 용접 마스크 | 녹색 (위쪽과 아래쪽) |
| 실크 스크린 | 흰색 (위) |
| 표면 마감 | 몰입 금 (ENIG) 2 마이크로 인치 (0.05 μm) 금 두께 |
| 접착 두께를 통해 | 각 구멍에 최소 25μm (1m) |
| 특별 특징 | 제어 깊이 슬롯 (중선) |
| 품질 표준 | IPC-6012 3급 (고위 신뢰성) |
| 전기 시험 | 운송 전 100% |
| 그림 형식 | 게르버 RS-274-X |
PCB 스택업 (4층 하이브리드 딱딱)
RO4003C는 뭐죠?
RO4003CTM는 로저스 코퍼레이션의 탄화수소 세라믹 라미네이트입니다.표준 FR-4 에포시/글라스 처리 기술을 사용하여 제조될 수 있는 뛰어난 고주파 성능을 제공하기 위해 설계된. PTFE 기반 재료와 달리, RO4003C는 전문적인 준비 (예를 들어, 나트륨 에치) 를 필요로하지 않는 딱딱한 열성 라미네이트이며 자동 처리 시스템과 호환됩니다.
RO4003C는 RO4000® 시리즈의 일부이며, RO4350BTM (미니투리화에 더 높은 Dk) 및 RO4835TM (증강 산화 저항) 을 포함한다.
RO4003C의 주요 특성
| 재산 | 전형적 가치 | 조건 | 시험 방법 |
| 다이 일렉트릭 상수 (Dk) | 30.38 ± 0.05 | 10 GHz / 23°C | IPC-TM-650 2.5.5.5 |
| 다이 일렉트릭 상수 (Dk) | 3.55 | 8~40 GHz | 차차 단계 길이는 |
| 분산 요인 (Df) | 0.0027 | 10 GHz / 23°C | IPC-TM-650 2.5.5.5 |
| 분산 요인 (Df) | 0.0021 | 2.5 GHz / 23°C | IPC-TM-650 2.5.5.5 |
| 열 계수 Dk (TCDk) | +40ppm/°C | -50°C ~ 150°C | IPC-TM-650 2.5.5.5 |
| 부피 저항성 | 1.7 × 1010 MΩ·cm | COND A | IPC-TM-650 2.5.17.1 |
| 표면 저항성 | 4.2 × 109 MΩ | COND A | IPC-TM-650 2.5.17.1 |
| 전기력 | 31.2 KV/mm (780 V/mil) | 0.51mm (0.020") | IPC-TM-650 2.5.6.2 |
| 튼튼성 모듈 (X) | 19,650 MPa (2,850 ksi) | NT1 국가 | ASTM D638 |
| 튼력 모듈 (Y) | 19,450 MPa (2,821 ksi) | NT1 국가 | ASTM D638 |
| 팽창 강도 (X) | 139 MPa (20.2 ksi) | NT1 국가 | ASTM D638 |
| 팽창 강도 (Y) | 100 MPa (14.5 ksi) | NT1 국가 | ASTM D638 |
| 굽기 힘 | 276 MPa (40 kpsi) | ∙ | IPC-TM-650 2.4.4 |
| 차원 안정성 | <0.3 mm/m (<0.3 mils/inch) | 에치 후 + E2/150°C | IPC-TM-650 2.4.39A |
| CTE X 축 | 11ppm/°C | -55~288°C | IPC-TM-650 2.4.41 |
| CTE ∙ Y축 | 14ppm/°C | -55~288°C | IPC-TM-650 2.4.41 |
| CTE ∆ Z축 | 46ppm/°C | -55~288°C | IPC-TM-650 2.4.41 |
| Tg (TMA) | > 280°C | A | IPC-TM-650 2.4.24.3 |
| Td (TGA) | 425°C | ∙ | ASTM D3850 |
| 열전도성 | 0.71 W/m/°K | 80°C | ASTM C518 |
| 수분 흡수 | 00.06% | 48시간 침수, 50°C | ASTM D570 |
| 밀도 | 10.79g/cm3 | 23°C | ASTM D792 |
| 구리 껍질 강도 | 1.05 N/mm (6.0 pli) | 용접기 플라트 후, 1 온스 ED | IPC-TM-650 2.4.8 |
| 발화성 | N/A (RO4350B는 UL 94 V-0) | ∙ | UL 94 |
| 납 없는 공정 호환성 | 네 | ∙ | ∙ |
RO4003C에 사용할 수있는 표준 두께
| 두께 (인치) | 두께 (mm) | 용인성 |
| 0.008" | 0.203mm | ±0.0010" |
| 0.012" | 0.305mm | ±0.0010" |
| 0.016" | 00.406mm | ±0.0015" |
| 0.020" | 00.508mm | ±0.0015" |
| 0.032" | 0.813mm | ±0.0020" |
| 0.060" | 1.524mm | ±0.0040" |
RO4003C의 주요 장점
FR-4 호환성 가공 (FR-4 Compatible Processing) 표준 에포시/글라스 (FR-4) 공정을 사용하여 제조할 수 있습니다. 전문적인 준비 (나트륨 에치) 가 필요하지 않습니다.
온도 및 주파수 이상 안정적 Dk +40 ppm/°C의 TCDk는 모든 회로 보드 재료 중 가장 낮습니다. Dk는 500 MHz에서 40 GHz까지 안정적입니다.
낮은 다이 일렉트릭 손실 (Df 0.0027 @ 10 GHz)
구리와 일치하는 CTE 11~14 ppm/°C의 X/Y CTE는 구리 (17 ppm/°C) 와 밀접하게 일치하며, 우수한 차원 안정성과 신뢰할 수있는 접착 된 구멍을 제공합니다.
높은 Tg (> 280 °C) 팽창 특성은 전체 회로 처리 온도 범위에서 안정적입니다.
낮은 Z축 CTE (46 ppm/°C) 는 심각한 열 충격 응용 프로그램에서도 신뢰할 수있는 PTH 품질을 보장합니다.
RO4003C의 전형적인 응용
셀룰러 베이스 스테이션 전력 증폭기 및 안테나
RF 식별 (RFID) 태그
위성 라디오 안테나 (SDARS)
자동차 레이더 (ADAS)
마이크로 웨브 포인트에서 포인트로 거슬러 이동하는 라디오
고속 디지털 백플라인
시험 및 측정 장비
고주파 하이브리드 PCB란 무엇인가요?
고주파 하이브리드 PCB는 단일 스택업에 두 개 이상의 다른 변압 물질을 결합하는 다층 인쇄 회로 보드입니다. 일반적으로 고성능 RF 라미네이트 (예를 들어,RO4003C) 신호 계층 및 표준 또는 중간 성능 물질 (e.g, FR4) 비비판적인 층에 대해.
이 제품에서:
RO4003C는 낮은 손실, 안정적인 Dk 및 제어 된 임피던스를 위해 레이어 1 ′′2 (최고 RF 섹션) 에서 사용됩니다.
FR4 TG175는 기계적 지원, 전력 분배 및 비용 절감을 위해 레이어 3?? 4 (아래 섹션) 에서 사용됩니다.
왜 하이브리드 구조 를 사용 해야 합니까?
| 운전자 | 설명 |
| 비용 최적화 | 고주파 재료 (RO4003C) 는 비싸다. FR4는 훨씬 저렴하다. 비비결적인 층에 FR4를 사용하면 전체 보드 비용을 줄인다. |
| 기계적 경직성 | FR4는 우수한 기계적 강도를 제공하며 두꺼운 보드, 커넥터 및 큰 형태 요소에 적합합니다. |
| 열 관리 | 하이브리드 스택은 구리 평면으로 열 통로를 가진 FR4 쪽에 열을 생성하는 구성 요소를 배치하도록 설계 할 수 있습니다. |
| 디자인 유연성 | 필요한 경우 RF 성능 (위층) 및 성능 요구 사항이 낮은 경우 표준 디지털 / DC 라우팅 (아래층) 을 허용합니다. |
| 제조의 호환성 | FR4는 PCB 제조업체에 의해 보편적으로 이해됩니다. 하이브리드 보드는 표준 FR4 라인에 대한 수정으로 처리 될 수 있습니다. |
| 고주파 하이브리드 PCB 의 장점 | |
| 장점 | 설명 |
| 비용 효율성 | 모든 고주파 라미네이트에 비해 재료 비용을 30~60% 줄입니다. |
| 우수한 RF 성능 | 중요한 신호 계층은 저손실, 안정적인 Dk 재료를 사용합니다. |
| 좋은 열 신뢰성 | RO4003C는 Tg > 280 °C; FR4 TG175는 납 없는 조립을 지원합니다. |
| 표준 제조 | RO4003C는 FR4 프로세스와 호환됩니다. |
| 신뢰성 있는 PTH | RO4003C (46ppm/°C) 의 낮은 Z축 CTE와 구리와 일치하는 CTE가 신뢰성을 보장합니다. |
| 혼합 부품 배치 | 고주파 부품 (RFIC, 안테나) RO4003C 쪽; 디지털 IC, 패시브, 커넥터 FR4 쪽. |
고주파 하이브리드 PCB의 단점 / 도전
| 단점 | 설명 | 완화 |
| 등록 통제 | RO4003C (11~14ppm/°C) 와 FR4 (14~18ppm/°C) 사이의 다른 CTE 값은 라미네이션 중에 층에서 층으로 잘못된 등록을 일으킬 수 있습니다. | 맞춤형 프리프레그 시스템을 사용 하 여 라미네이션 사이클을 최적화 합니다. |
| Z축 CTE 불일치 | RO4003C Z-CTE = 46ppm/°C; FR4 Z-CTE = 50~60ppm/°C. 이분해 확장 스트레스는 하이브리드 인터페이스를 가로질러 접착된 비아를 통과합니다. | 융통성 구리 접착 (25μm min) 을 사용한다. 재료 전환시 직접 비아를 피한다. |
| 채권 의 신뢰성 | RO4003C와 FR4 사이의 접착은 신중한 prepreg 선택이 필요합니다 (예를 들어, 여기에 사용되는 2113 RC56%). | 로저스 RO4400 채권 지침을 따르세요 |
| 재료 비용 | 여전히 FR4 보드보다 높지만 모든 고주파보드보다 낮습니다. | 요구되는 RF 성능에 대한 수용 가능한 타협. |
| 제조 의 복잡성 | 하이브리드 라미네이트에 경험이 있는 제조업자가 필요합니다. 추가 프로세스 컨트롤이 필요합니다. | 자격을 갖춘 공급자와의 파트너 (IPC-6012 3급) |
| 습도에 민감함 | RO4003C는 FR4 ~ 0.1 ∼ 0.2%에 비해 0.06%의 수분을 흡수합니다. 최소한의 차이가 있지만 조립 전에 구워주는 것이 좋습니다. | 표준 사전 조립 베이크 (120°C 2~4시간) |
하이브리드 PCB 를 선택할 때
RF 성능은 특정 계층에서만 필요합니다.
보드 크기가 크다. 모든 고주파는 비용이 많이 든다.
기계적 강도 (연결기, 장착 구멍)
혼합 신호 설계 (RF + 고속 디지털 + DC 전력)
양산량 융복합 균형 성능 및 비용
모든 고주파를 선택하면:
모든 신호 계층에는 낮은 손실과 안정적인 Dk가 필요합니다.
예산은 우수한 재료를 허용합니다.
설계는 CTE 불일치에 매우 민감합니다 (예를 들어, 고밀도 상호 연결)
주문 정보
Gerber RS-274-X 파일과 제조 도면을 제출하여 다음을 명확히 표시하십시오.
제어 깊이 슬롯 위치 및 깊이
임페던스 제어 요구 사항 (이 경우)
100% 전기 테스트를 위한 네트워크 목록
전 세계 배송을 통해 프로토타입에서 대량 생산을 지원합니다.
|
|
