판재: | 폴리이미드 25μm + FR-4 보강재 0.2mm | 판 두께: | 0.20 밀리미터 |
---|---|---|---|
표면 / 인너 레이어 cu 두께: | 35㎛ | 표면 마감: | 침지 금 |
커버레이 컬러: | 노란색 | 실크스크린의 색상: | 아니 |
기능: | 100% 통과 전기 테스트 | 층수: | 2 |
소개
RT/duroid 5880LZ 라미네이트는 정밀 스트립 라인 및 마이크로 스트립 회로에 설계된 PTFE 복합재이다.그들은 저밀도와 가벼운 구조로 무게에 민감한 이상적인 결과를 초래하는 특수 필러를 통합합니다., 고성능 애플리케이션
5880LZ를 돋보이게 하는 몇 가지 놀라운 특성을 살펴봅시다.
IPC 표준에 따라 10GHz에서 2.00 ± 0.04의 변전체 및 Z 방향으로 23°C의 변전체를 가지고 있습니다. 이것은 신뢰할 수있는 신호 전송을 가능하게합니다. 설계 변전체는 2로 유지됩니다.00 8GHz에서 40GHz까지.
분산 요인 또는 갈색 델타는 매우 낮습니다. 일반적으로 0.0021, 최대 0.0027에서 10GHz/23°C - 최소화 신호 손실.
다이 일렉트릭 상수의 열 계수는 10GHz에서 -50°C에서 150°C에서 +20ppm/°C입니다. 이것은 온도에 비해 탁월한 안정성을 제공합니다.
전기적으로, 부피 및 표면 저항성은 IPC 시험 조건에서 각각 10 ^ 7 및 10 ^ 6 Mohm-cm를 초과합니다.
전기 강도는 40KV로 지정되어 있으며, 어려운 환경에서 내구성을 보장합니다.
차원 안정성 측면에서, RT/duroid 5880LZ는 IPC 표준에 따라 X 및 Y 방향의 변화 -0.38%로 주목할만한 성능을 보여줍니다. 이것은 일관성 있고 신뢰할 수있는 동작을 보장합니다.
23°C에서 24시간 후에 수분 흡수는 0.31%에 불과하며, IPC에 의해 지정된 우수한 수분 저항을 나타냅니다.
Z축의 열전도도는 ASTM C518을 통해 80°C에서 0.33 W/mK입니다.
열 팽창 계수는 54 ppm/°C (X), 47 ppm/°C (Y) 및 40 ppm/°C (Z) 에서 0 °C ~ 150 °C에서 온도 변동에 차원 안정성을 부여합니다.
엄격한 ASTM 배출 가스 테스트를 통과하여 최소 총 질량 손실, 수집 된 휘발성 응축 물질 및 각 0.01%의 수증기 회복.
밀도가 1.4gm/cm^3인 5880LZ는 가볍지만 견고한 고주파 성능을 제공합니다.
구리 껍질 강도는 4.0 pli를 초과하여 우수한 구리 결합과 신뢰성을 보장합니다.
발화성과 불의 확산에 대한 UL 94 표준에 따라 V-0 등급입니다.
마지막으로 5880LZ는 환경 친화적 인 솔루션을 위해 납 없는 프로세스와 호환됩니다.
재산 | NT1기생물 | 방향 | 단위 | 조건 | 시험 방법 |
다이 일렉트릭 상수 | 20.00 ± 0.04 | Z | 10 GHz/23°C | IPC-TM-650, 25.5.5 | |
다이 일렉트릭 상수, 설계 | 2.00 | Z | 8 GHz - 40 GHz | 차차 단계 길이의 방법 | |
분산 요인, 갈색 | 타입: 0.0021 최대: 0.0027 | Z | 10GHz/23°C | IPC-TM-650, 25.5.5 | |
다이렉트릭 상수의 열 계수 | +20 | Z | ppm/°C | -50°C ~ 150°C 10GHz | IPC-TM-650, 25.5.5 |
부피 저항성 | 10.74 × 10^7 | 크기 | C-96/35/90 | IPC-TM-650, 25.17.1 | |
표면 저항성 | 20.08 × 10^6 | 모 | C-96/35/90 | IPC-TM-650, 25.17.1 | |
전기력 | 40 | KV | D48/50 | IPC-TM-650, 25.6 | |
차원 안정성 | -0.38 | X,Y | % | IPC-TM-650, 24.39A | |
수분 흡수 | 0.31 | % | 24시간/23°C | IPC-TM-650, 26.2.1 | |
열전도성 | 0.33 | Z | W/m/°K | 80°C | ASTM C518 |
열 팽창 계수 | 54, 47 40 | X,Y Z | ppm/°C | 0~150°C | IPC-TM-650, 24.41 |
배출가스 | |||||
TML | 0.01 | % | ASTM E-595 | ||
CVCM | 0.01 | ||||
WVR | 0.01 | ||||
밀도 | 1.4 | gm/cm^3 | ASTM D792 | ||
구리 껍질 | >4.0 | pli | IPC-TM-650, 24.8 | ||
발화성 | V-O | UL 94 | |||
납 없는 공정 호환성 | 네 |
NT1기능성
RT/Duroid 5880LZ 인쇄 회로 보드를 위해, 우리는 단일 계층, 이중 계층, 다층 및 하이브리드 구조를 제공합니다.이 보드는 10mL를 포함하여 광범위한 표준 두께에서 제공됩니다., 20mL, 50mL, 그리고 100mL 다양한 디자인에 맞게
보드에서 완성 된 구리 무게는 1 온스 또는 2 온스로 지정 될 수 있습니다. 5880LZ 고 주파수 보드에 대한 우리의 최대 패널 크기는 400mm × 500mm입니다.이것은 하나의 패널에서 하나의 큰 보드 또는 많은 작은 보드의 생산을 허용.
우리는 녹색, 검은색, 파란색, 노란색, 그리고 더 많은 것을 포함하여 다양한 용접 마스크 색상을 가지고 있습니다. 패드 플래팅을 위해, 우리는 몰입 금, 몰입 은, 몰입 틴, 맨 구리 및 다른 마무리 제공 합니다.
RT / Duroid 5880LZ PCB에 대한 특정 요구 사항을 논의하기 위해 저희에게 연락하십시오. 우리는 높은 주파수 회로 요구 사항을 충족 할 수있는 광범위한 기능을 가지고 있습니다.
PCB 재료: | 독특한 채운 PTFE 복합재 |
명칭: | NT1기능적 기술 |
다이렉트릭 상수: | 2 |
분산 요인 | 0.0021 10GHz |
계층 수: | 1층, 2층, 다층, 하이브리드 디자인 |
라미네이트 두께: | 10밀리 (0.254mm), 20밀리 (0.508mm), 50밀리 (1.270mm), 100밀리 (2.540mm) |
구리 무게: | 1온스 (35μm), 2온스 (70μm) |
PCB 크기: | ≤400mm × 500mm |
용접 마스크: | 녹색, 검은색, 파란색, 노란색, 빨간색 등 |
표면 마감: | 몰입 금, 몰입 은, 몰입 진, ENEPIG, Bare 구리, HASL, OSP, 순수한 금 접착 등 |
RT/Duroid 5880LZ PCB의 조각

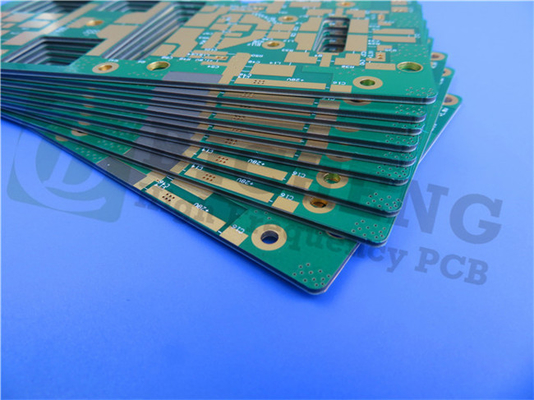

지금 화면에 보이는 것은 20mm RT/duroid 5880LZ PCB입니다.우리는 공기 안테나 시스템 영역에서 그들의 전형적인 응용 프로그램을 찾을 수 있습니다, 가벼운 공급 네트워크, 포인트에서 포인트 디지털 라디오 안테나 등
결론
RT/duroid 5880LZ는 40 ppm/°C의 Z축 열 확장 계수 (CTE) 를 가지고 있습니다. 이것은 구멍을 통해 안정적으로 접힌 것을 보장하는 낮은 값입니다.
RT/duroid 5880LZ PCB를 주문할 때, 다이렉트릭 두께, 필요한 구리 필름의 무게 및 표면 완화를 지정하는 것이 중요합니다.
