| MOQ: | 1개 부분 |
| 가격: | USD2 .99-9.99 per piece |
| 표준 포장: | 진공 |
| 배달 기간: | 8-9 근무일 |
| 지불 방법: | 전신환, 페이팔 |
| 공급 능력: | 달 당 50000 조각 |
가장 까다로운 품질 기준을 충족시키기 위해 세심하게 설계되고 전문적으로 제작된 최신 PCB를 소개합니다.이 고급 2층 단단한 PCB는 당신이 찾고있는 예외적인 성능과 흔들리지 않는 신뢰성을 보여줍니다..

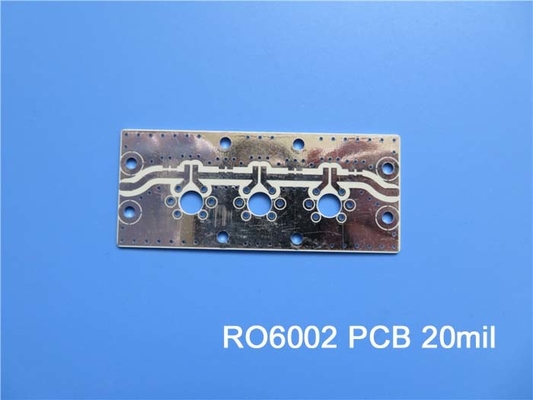

정밀하게 제작된 PCB는 로저스 RT/더로이드 6002 세라믹으로 채워진 PTFE 복합재로 구성되어 있으며, 도전적인 조건 하에서도 최적의 신호 무결성과 신뢰성을 보장합니다.94 10 GHz/23°C에서 분산률 010 GHz/23°C에서, 고주파 신호를 효율적으로 전송하는 데 탁월합니다.
내구성 있는 PCB는 높은 열 저항 (Td> 500°C) 을 자랑하며 -40°C에서 +85°C의 온도 범위 내에서 완벽하게 작동합니다.견고 한 건축물 과 뛰어난 성능 은 그 가 다양한 용도로 사용 될 수 있게 해 준다.
스택업은 상단과 하단 모두에 35μm의 구리 층으로 구성되어 있으며, 두께 0.635mm (25mil) 의 RT/duroid 6002 기판과 결합되어 있습니다.이 구성은 최적의 신호 성능과 내구성을 보장합니다, 당신의 디자인을 위한 단단한 기초를 제공.
정밀 차원 211.74mm x 90mm (+/- 0.15mm의 허용량과 함께),이 PCB는 구성 요소 배치와 정밀한 라우팅을 위해 충분한 공간을 제공합니다.그것은 5/5 밀리미터의 최소 흔적 / 공간과 0의 최소 구멍 크기를 지원.35mm, 복잡하고 정확한 회로를 가능하게 합니다.
내구성과 유연성을 균형 잡는 이 PCB는 0.76mm의 완성된 보드 두께를 가지고 있으며, 외부 층에는 1oz (1.4mls) 구리 무게가 있습니다.20μm를 통해 접착 두께는 당신의 회로에 대한 신뢰할 수있는 전도성과 상호 연결성을 보장합니다.
우수한 용접성 및 부식 저항성을 위해 몰입 금 표면 마무리 기능을 갖춘 이 PCB는 장수성과 성능을 최우선으로 합니다.위쪽과 아래쪽 모두에 있는 녹색 용접 마스크는 PCB 레이아웃에 대한 보호와 명확성을 제공합니다위쪽이나 아래쪽의 실크 스크린이 없는데도, 각 PCB가 출하 전에 기능성을 보장하기 위해 광범위한 전기 테스트를 거친다는 것을 확신할 수 있습니다.
58개의 부품, 176개의 총 패드, 190개의 비아와 함께, 이 PCB는 다양한 회로 디자인을 수용할 수 있는 다양성과 유연성을 제공합니다.고품질의 제조 및 산업 사양에 대한 준수.
우리의 최첨단 PCB는 전 세계적으로 사용 가능하며 전 세계 고객들이 뛰어난 기능의 혜택을 누릴 수 있도록 합니다.sales@bichengpcb에서 Sally Mao에게 연락하십시오..com
우리의 고품질 PCB의 신뢰성과 성능을 경험해 보세요.
|
|
