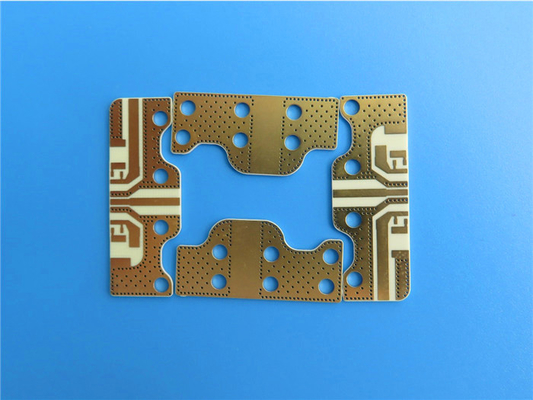

AD1000 고주파 PCB 2층 기판 50밀리미터 몰입 금 은 캔

AD1000 고주파 PCB 2층 기판 50밀리미터 몰입 금 은 캔

상세 정보
제품 설명

AD1000: 첨단 RF 시스템을 공개합니다.



AD1000은 다른 10Dk 제품을 차원 안정성과 기계적 견고성 측면에서 능가하는 주목할만한 섬유 유리 강화 라미네이트입니다.그것은 그 직물 유리 강화로 인해 다른 10 Dk 제품보다 더 큰 차원 안정성과 기계적 견고성을 제공합니다.회로 소형화는 고 다이 일렉트릭 상수 기판에 의해 가능하며 이는 전통적인 저손실 재료에 비해 회로 소형화를 허용합니다.AD1000은 특히 낮은 임피던스 라인을 사용하는 구성 요소에 유용합니다., 전력 증폭기, 필터 및 결합기.



하지만, 잠재적인 한계나 단점도 고려하는 것이 중요합니다. 다음 몇 가지 측면을 염두에 두어야 합니다.



1제한된 Dk 범위: AD1000은 특히 Dk 10.2 또는 그 이상의 직물 유리 강화 라미네이트로 설계되었습니다.이것은 더 낮은 다이 일렉트릭 상수를 요구하는 응용 프로그램에 적합하지 않을 수 있음을 의미합니다.AD1000의 Dk 범위가 당신의 필요에 부합하는지 결정하기 위해 프로젝트의 구체적인 요구 사항을 평가하는 것이 중요합니다.


2제한적 사용 가능성: AD1000는 전 세계적으로 사용 가능하지만 지역과 시장 수요에 따라 공급과 사용 가능성이 달라질 수 있습니다.그것은 당신의 특정 위치와 시간 프레임에 대한 접근성을 보장하기 위해 공급자 또는 유통자와 확인하는 것이 좋습니다.


이러한 한계에도 불구하고 AD1000은 고급 RF 시스템에 대한 매력적인 선택으로 만드는 몇 가지 장점을 제공합니다.

  • 기계적 견고성: AD1000은 기계적으로 견고하며 안정적이고 내구적인 성능을 제공합니다.
  • 더 큰 차원 안정성: AD1000은 다른 10 Dk 제품보다 더 큰 차원 안정성을 제공하여 시간이 지남에 따라 일관된 성능을 보장합니다.
  • 회로 소형화: AD1000는 회로 소형화를 허용하여 무게 절감 및 공간 효율적인 설계로 이어집니다.
  • 열 분산 및 관리: AD1000의 우수한 열 전도성은 효율적인 열 분산을 촉진하여 RF 시스템의 최적 성능을 보장합니다.
  • 더 큰 신호 무결성: AD1000의 낮은 삽입 손실은 최소한의 신호 저하를 보장하여 신호 무결성 향상과 신뢰할 수있는 통신으로 이어집니다.
  • 비용 효율적인 보드 레이아웃 및 처리: AD1000의 표준 PCB 제조 프로세스와 호환성은 비용 효율적인 보드 레이아웃 및 처리를 가능하게합니다.
  • 습한 환경에서의 낮은 손실: AD1000은 습한 환경에서도 우수한 전기 성능을 유지하여 낮은 수분 흡수를 나타냅니다.



PCB 스택업은 구리 층과 AD1000 코어와 함께 2층 딱딱한 PCB 구조로 구성됩니다. 보드 크기, 최소 추적 / 공간 요구 사항, 구멍 크기, 완성 된 보드 두께,구리 무게, 접착 두께, 표면 완성도, 용접 마스크 색상 및 운송 전에 전기 테스트를 통해 고품질과 신뢰할 수있는 PCB를 보장합니다.



AD1000는 전 세계적으로 사용 가능하며 광범위한 산업 및 시장에 액세스 할 수 있습니다. 대표적인 응용 프로그램은 X 대역 및 아래 시스템, 레이더 모듈,항공기 충돌 방지 시스템 (TCAS), 지상 기반 레이더 감시 시스템, 소형 회로, 패치 안테나, 전력 증폭기 (PA) 및 저소음 증폭기 (LNA).



AD1000로 RF 기술의 미래를 받아들이고 새로운 가능성의 영역을 열고, 제한과 장점을 고려하여 특정 프로젝트에 대한 정보에 기반한 결정을 내립니다.
