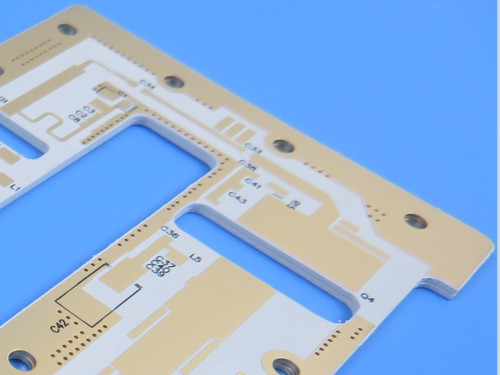

RO3035 2층 PCB: 자동차 레이더에 대한 고주파 솔루션

RO3035 2층 PCB: 차세대 애플리케이션을 위한 고주파 성능을 해제

5G 통신, 자동차 레이더, 위성 시스템과 같은 산업이 계속 성장함에 따라 고성능 회로 보드에 대한 수요가 크게 증가했습니다.이러한 요구사항을 충족시키기 위해서는 첨단 소재와 정밀 엔지니어링이 필요합니다..RO3035 2층 PCB,로저스 RO3035 세라믹으로 채워진 PTFE 라미네이트, 이러한 애플리케이션을 위해 특별히 설계된 새로운 공급 솔루션입니다.그리고 현대 설계의 요구 사항을 충족시키기 위해 고 주파수 성능.

이 기사에서는건설,특징,혜택, 그리고응용 프로그램RO3035 2층 PCB의 경우, 왜 그것은 혁신적인 프로젝트를 수행하는 엔지니어와 제조업체에 대한 훌륭한 선택인지 보여줍니다.

RO3035 2층 PCB는 무엇입니까?

의RO3035 2층 PCB고주파 회로 보드는 정확성, 신뢰성 및 열 안정성을 요구하는 애플리케이션을 위해 설계되었습니다.로저스 RO3035 라미네이트이 라미네이트는 우수한 전기 및 기계적 특성으로 알려진 세라믹으로 채워진 PTFE 물질입니다.RO3000 시리즈, RF (라디오 주파수), 마이크로 웨브 및 5G 애플리케이션에 이상적입니다.

PCB는2층 단단한 스택업, 초 얇은5ml 기판, 그리고 고도로 내구성침수 금 표면 마감첨단 제조 공정과 결합하여 이 PCB는 최첨단 기술에 필요한 성능과 신뢰성을 제공합니다.

기술 사양

아래는RO3035 2층 PCB:

1. PCB 건설

1. 기본 재료: 로저스 RO3035 (세라믹으로 채워진 PTFE 라미네이트)
2. 계층 수: 2층
3. 보드 크기: 67.1mm x 57.6mm (2 종류, 2개)
4. 완성된 보드 두께: 0.2mm
5. 구리 무게: 외층당 1온스 (35μm)
6. 최소 추적/공간: 4/5 밀리
7. 최소 구멍 크기: 0.2mm
8. 접착 두께를 통해: 20μm
9. 표면 마감: 몰입 금 (최고의 용접성 및 부식 저항성)
10. 솔더 마스크 와 실크 스크린: 아무 것도 없습니다 (고주파 성능을 향상시키기 위한 맨 보드 설계)
11. 전기 검사: 품질을 보장하기 위해 운송 전에 100% 테스트

2. PCB 스택업

구리층 1: 35μm

로저스 RO3035 기판: 5 밀리 (0.127mm)

구리층 2: 35μm

이 스택업은 뛰어난 신호 무결성, 낮은 손실 및 안정적인 임피던스를 제공하여 고주파 설계에 적합합니다.

3물질의 특성

1. 의로저 RO3035라미네이트는 다음과 같은 특성을 가지고 있습니다.
2. 다이 일렉트릭 상수 (Dk): 10 GHz/23°C에서 3.5 ± 0.05
3. 분산 요인 (Df): 10 GHz/23°C에서 0.0015
4. 열 분해 온도 (Td): > 500°C
5. 열전도성: 0.5 W/mK
6. 수분 흡수: 0.04%
7. 열 확장 계수 (CTE):

• X/Y 축: 17ppm/°C
• Z축: 24ppm/°C

이러한 특성은 고주파와 극한 온도 환경에서 보드가 일관되게 작동하도록 보장합니다.

주요 특징

고주파 애플리케이션을 위해 설계된

• RO3035 PCB는 최대30~40 GHz, 최소한의 손실과 함께 훌륭한 신호 무결성을 보장합니다.

탁월 한 열 안정성

• 그리고열분해 온도 (Td)500°C 이상에서 CTE가 낮을 때, 판은 우수한 차원 안정성과 신뢰성을 제공합니다.

몰입 금 표면 마무리

• 의잠수 금판용접성을 향상시키고 부식 저항성을 제공하여 가혹한 환경에서 장기적인 신뢰성을 보장합니다.

정밀 제조

• 의4/5 밀리 미터/공간그리고0최소 구멍 크기는 0.2mm첨단 설계의 필요를 충족시키고 정확성과 일관성을 제공합니다.

하이브리드 디자인에 대한 확장성

• RO3035 재료는 다른 PCB 재료와 통합 할 수 있으므로 하이브리드 다층 설계에 이상적입니다.

RO3035 2층 PCB의 장점

의RO3035 2층 PCB첨단 시스템에서 일하는 엔지니어들에게 선호되는 몇 가지 장점을 제공합니다.

1고주파 성능

• 의안정적 다이 일렉트릭 상수 (Dk)그리고낮은 분산 요인 (Df)RO3035 재료의 사용은 높은 주파수에서도 뛰어난 신호 무결성을 보장합니다. 이것은 정밀도가 중요한 RF 및 마이크로 웨브 애플리케이션에 적합합니다.

2열 및 기계적 신뢰성

• PCB는 온도 변동과 기계적 스트레스에 높은 저항력을 가지고 있습니다.낮은 수분 흡수그리고높은 열전도성극한 환경에서도 보드가 신뢰성을 유지할 수 있도록 합니다.

3비용 효율적인 제조

• RO3035 소재는 대량 제조 과정과 호환되며 품질에 타협하지 않고 경제적인 가격으로 판을 생산 할 수 있습니다.

4디자인의 유연성.

• 이 재료는 다른 라미네이트와 통합 할 수있는 능력이 하이브리드 다층 디자인에 적합합니다.이 유연성은 특히 변하는 변압 변수를 필요로 하는 애플리케이션에 유용합니다..

5. 장기적인 내구성

• 의침수 금 표면 마감판이 시간이 지남에 따라 부패가 없거나 굽힐 수 있도록 보장하여 전체 수명을 향상시킵니다.

RO3035 2층 PCB의 응용

의RO3035 2층 PCB다양한 고주파 및 높은 신뢰성 애플리케이션에 이상적입니다.

자동차 레이더 시스템

• 고급 운전자 보조 시스템 (ADAS) 과 자율주행 차량에서 사용되며 정확성과 신뢰성이 중요합니다.

5G 통신

• 전력 증폭기, 안테나 및 대규모 MIMO 시스템을 지원하여 더 빠르고 신뢰할 수있는 5G 네트워크를 가능하게합니다.

위성 통신

• GPS 시스템, 직접 방송 위성 및 글로벌 위치 위성 안테나에 대한 신뢰할 수있는 신호 전송을 보장합니다.

무선 통신 안테나

• 패치 안테나와 다른 무선 통신 시스템에서는 신호 손실이 적어야 합니다.

파워 백플레인

• 효율적이고 신뢰할 수 있는 전력 분배를 보장하기 위해 복잡한 전자 시스템에서 사용됩니다.

사물인터넷 장치 및 원격 계측기

• 소형 디자인에서 낮은 전력 손실과 높은 신뢰성을 요구하는 IoT 애플리케이션에 이상적입니다.

왜 RO3035 PCB를 선택합니까?

의RO3035 2층 PCB정확성, 신뢰성 및 고주파 성능을 추구하는 엔지니어 및 제조업체에 대한 훌륭한 선택입니다.안정적인 재료 특성,열 저항, 그리고비용 효율성이 PCB를 설계에 통합함으로써 엔지니어들은 가장 까다로운 환경에서도 일관된 성능을 보장할 수 있습니다.

결론

의RO3035 2층 PCB고주파 회로판에 대한 새로운 표준을 설정합니다.로저스 RO3035 라미네이트, 그것은 뛰어난 성능과 신뢰성을 제공하기 위해 정밀 제조와 첨단 재료 특성을 결합합니다. 자동차 레이더, 5G 네트워크 또는 위성 시스템,이 PCB는 엔지니어들에게 다음 세대의 디자인을 만드는 데 필요한 도구를 제공합니다..

만약 당신이 당신의 디자인을 다음 단계로 옮길 준비가 되어 있다면,RO3035 2층 PCB완벽한 솔루션입니다. 더 많은 정보를 얻거나 주문하려면 오늘 저희에게 연락하세요!
