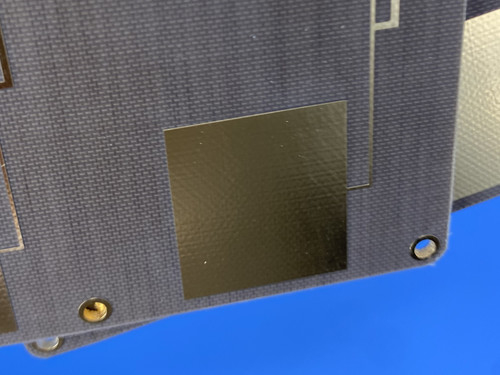

왜 TLX-9 PCB가 올바른 선택인가?

새로 선보인2층 TLX-9 PCB그것은 신뢰성 있고 효율적이며안테나, 증폭기 및 RF 부품.타코닉 TLX-9 물질, 이 PCB는 낮은 신호 손실, 우수한 열 안정성, 그리고 높은 내구성을 제공합니다.

이 PCB가 왜 그렇게 훌륭하고 어떻게 당신을 도울 수 있는지 설명해 드리겠습니다.

이 PCB 가 어떻게 만들어졌는가

이 PCB 는 높은 성능 을 보장 하기 위해 신중 하게 제작 되었습니다. 그 주요 특징 중 몇 가지 는 다음과 같습니다.

• 소재: TLX-9, 안정적인 전기 및 기계적 특성으로 알려져 있습니다.
• 층: 간단한 2층 디자인입니다.
• 크기: 각 판은 78mm x 39mm이고 두께는 0.9mm입니다.
• 구리 무게: 1온스 좋은 전도성을 위해 외부 계층에.
• 흔적과 공간: 최소한의 흔적 너비는 4mm이고, 간격은 7mm입니다.
• 표면 마감: 더 나은 용접성과 부식 저항성을 위해 몰입 금이 사용되었습니다.
• 테스트: 각 보드는 완벽하게 작동하는지 확인하기 위해 배송 전에 100% 전기적으로 테스트되었습니다.

PCB 안 에 있는 것

이 PCB는 간단하지만 매우 효과적입니다.

• 패드총 36개
  • 25 구멍 을 통과 하는 패드그리고11 SMT 패드 위쪽.
• 비아: 총 23개, 모두 강하기 위해 구리로 덮여 있습니다.
• 망: 2, 디자인을 깨끗하고 효율적으로 유지합니다.

TLX-9 물질 이 사용 된 이유

의TLX-9 물질이 PCB를 특별하게 만듭니다. 그것은 PTFE와 직물 유리 합성으로 고주파 응용 프로그램에서 잘 수행 할 수 있습니다.변압기 상수 (Dk)2 입니다.5다양한 온도와 주파수에서 안정적으로 유지됩니다.

TLX-9의 다른 이점은 다음과 같습니다.

• 낮은 신호 손실: 분산률은 10GHz에서 0.0019입니다.
• 수분 저항성: 수분 흡수율 0.02% 미만 이므로 습한 환경에서도 잘 작동 합니다.
• 열 안정성: 이 물질은 차원적으로 안정적이며 열에 의해 변형되는 것을 견딜 수 있습니다.
• 화염 retardance: UL-94 V-0 표준을 충족하여 고온 환경에서 안전성을 보장합니다.

이 PCB 를 사용할 수 있는 곳

이 PCB는 다음과 같은 많은 고 주파수 애플리케이션을 위해 설계되었습니다.

• 저소음 증폭기 (LNA): RF 시스템에서 소음을 줄이기 위해 이상적입니다.
• 안테나: 대형 형식의 안테나와 통신 네트워크에 사용할 수 있습니다.
• 고전력 증폭기: 성능을 잃지 않고 높은 전력을 처리하는 데 완벽합니다.
• 수동 RF 부품: 필터, 결합기 및 다른 부품에 적합합니다.

이 PCB 를 선택 해야 하는 이유

이 PCB는성능과 신뢰성TLX-9 재료는 낮은 손실, 우수한 습도 저항성 및 열 안정성을 보장합니다. 또한 표준 제조 프로세스와 호환되며 생산이 쉽고 비용 효율적입니다.

모든 보드가IPC-클래스-2 표준, 그래서 당신은 그것의 품질을 신뢰할 수 있습니다.

오늘 주문

신뢰성 있고 효율적이며 고주파 애플리케이션을 위해 만들어진 PCB가 필요하다면,2층 TLX-9 PCB전 세계적으로 사용할 수 있어 어디서든 구입할 수 있습니다.

더 많은 정보를 얻거나 주문하려면 오늘 저희에게 연락하십시오.
