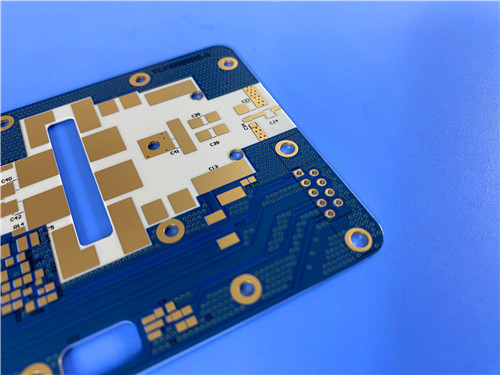

RF-60A 0.7mm 두께의 2층 PCB: Bicheng Technologies Limited의 RF 및 마이크로파 애플리케이션을 위한 고성능 솔루션
(모든 PCB는 맞춤 제작됩니다. 참조 이미지 및 매개변수는 설계 요구 사항에 따라 다를 수 있습니다.)
Bicheng Technologies Limited는 RF 및 마이크로파 애플리케이션을 위해 제작된 고성능 솔루션인 RF-60A 2층 PCB를 제공하게 되어 기쁩니다. Taconic의 RF-60A 라미네이트로 제작된 이 PCB는 뛰어난 층간 결합 강도, 낮은 유전 손실 및 균일한 전기적 특성을 제공하여 전력 증폭기, 필터, 커플러 및 소형화된 안테나에 이상적입니다.
이 0.7mm 두께의 PCB는 1oz 구리 무게, 파란색 솔더 마스크 및 내구성과 최적의 성능을 향상시키기 위한 금 침지 표면 마감을 특징으로 합니다. 여기에서는 이 최첨단 PCB의 구조, 기능 및 응용 분야를 자세히 살펴보겠습니다.
1. RF-60A 2층 PCB 개요
RF-60A 2층 PCB는 낮은 신호 손실, 치수 안정성 및 뛰어난 열적 신뢰성을 요구하는 고주파 애플리케이션을 위해 설계되었습니다. Taconic의 ORCER 제품군의 일부인 RF-60A는 낮은 수분 흡수와 뛰어난 전기적 성능을 결합한 유리 섬유 강화 유기 세라믹 라미네이트입니다.
안정적인 유전 상수(Dk)와 낮은 손실 계수(Df)를 갖춘 이 PCB는 고주파 회로에서도 정확하고 안정적인 성능을 보장합니다. Bicheng Technologies Limited는 모든 PCB를 IPC-Class-2 표준에 따라 제조하고 100% 전기 테스트를 수행하여 우수한 품질과 일관성을 보장합니다.
PCB 구조 세부 정보
| 매개변수 | 사양 |
| 기본 재료 | RF-60A |
| 레이어 수 | 2 레이어 |
| 보드 치수 | 65mm x 14mm |
| 최소 트레이스/간격 | 4/6 mils |
| 최소 구멍 크기 | 0.3mm |
| 블라인드 비아 | 아니요 |
| 완성된 보드 두께 | 0.7mm |
| 완성된 구리 무게 | 1oz (1.4 mils) 외부 레이어 |
| 비아 도금 두께 | 20 μm |
| 표면 마감 | 금 침지 |
| 상단 실크스크린 | 검정색 |
| 하단 실크스크린 | 아니요 |
| 상단 솔더 마스크 | 파란색 |
| 하단 솔더 마스크 | 아니요 |
| 전기 테스트 | 출하 전에 100% 테스트 |
RF-60A 라미네이트를 사용한 2층 스택업은 낮은 신호 손실, 열적 안정성 및 기계적 신뢰성을 보장하여 다양한 RF 및 마이크로파 애플리케이션에 적합합니다.
2. RF-60A 재료의 특징 및 장점
Taconic에서 제조한 RF-60A 라미네이트는 고주파 회로를 위한 프리미엄 재료로, 낮은 수분 흡수, 뛰어난 층간 결합 강도 및 광범위한 주파수 범위에서 안정적인 전기적 특성을 제공합니다.
RF-60A의 주요 특징:
RF-60A의 주요 장점:
3. RF-60A 2층 PCB의 응용 분야
RF-60A 2층 PCB는 정밀성, 안정성 및 신뢰성을 요구하는 고주파 회로 및 RF 시스템에 이상적입니다. 고유한 재료 특성으로 인해 다양한 응용 분야에 적합합니다.
일반적인 응용 분야:
전력 증폭기
필터 및 커플러
소형화된 안테나
수동 부품
4. Bicheng Technologies Limited를 선택하는 이유?
Bicheng Technologies Limited는 고성능 RF 및 마이크로파 애플리케이션의 요구 사항을 충족하도록 맞춤화된 혁신적인 PCB 솔루션을 제공하기 위해 최선을 다하고 있습니다. RF-60A 2층 PCB는 정밀성, 품질 및 고객 만족에 대한 우리의 헌신을 보여줍니다.
저희와 협력해야 하는 이유?
자세한 문의 또는 지원이 필요하시면 Sally에게 연락하십시오.sales30@bichengpcb.com. 귀하의 애플리케이션에 적합한 완벽한 PCB 솔루션을 찾는 데 도움을 드리겠습니다.
|
|
