| MOQ: | 1PCS |
| 가격: | 7.88USD/PCS |
| 표준 포장: | Packing |
| 배달 기간: | 2-10 working days |
| 지불 방법: | T/T, Paypal |
| 공급 능력: | 50000pcs |

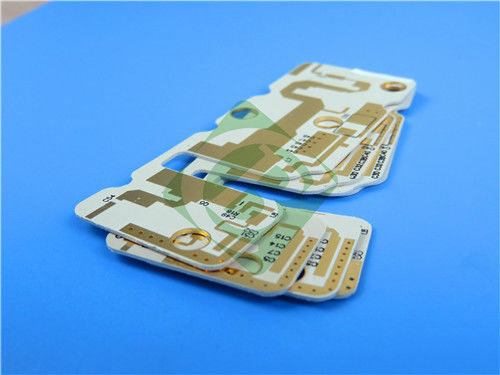

TRF-45, 0.9mm 두께, ENIG 마무리
(모든 PCB는 주문 제작입니다. 참조 이미지 및 매개 변수는 디자인 요구 사항에 따라 다를 수 있습니다.)
1이중 면 PCB의 개요
이 쌍면 PCB는 세라믹으로 채워진 PTFE 라미네이트인 TRF-45로 만들어졌으며, 섬유 유리로 강화되었습니다.고주파 RF 애플리케이션에 이상적입니다.ENIG 표면 마감은 우수한 용접성과 부식 저항성을 제공하여 장기적인 신뢰성을 보장합니다.
1온스 구리 층, 정확한 흔적/공간 허용, 그리고 용접 마스크 또는 실크 스크린이 없는 이 PCB는 효율적인 신호 전송과 고주파 일관성을 위해 설계되었습니다.모든 보드는 IPC-클래스-2 표준에 따라 테스트됩니다., 중요한 애플리케이션의 품질과 신뢰성을 보장합니다.
2PCB 제작 세부 사항
| 매개 변수 | 사양 |
| 기본 재료 | TRF-45 |
| 계층 수 | 2면 |
| 보드 크기 | 50mm x 50mm ± 0.15mm |
| 최소 추적/공간 | 4/5 밀리 |
| 최소 구멍 크기 | 00.3mm |
| 타입을 통해 | 맹목적 인 길 이 없다 |
| 완성된 보드 두께 | 00.9mm |
| 완성 된 구리 무게 | 1 온스 (1.4 밀리) 외층 |
| 접착 두께를 통해 | 20μm |
| 표면 마감 | 전기 없는 니켈 몰입 금 (ENIG) |
| 최상층 솔더 마스크 | 아무 것도 |
| 바닥 용접 마스크 | 아무 것도 |
| 최고 실크 스크린 | 아무 것도 |
| 바닥 실크 스크린 | 아무 것도 |
| 전기 검사 | 100% IPC-클래스-2 표준에 따라 테스트 |
3. PCB 스택업
이 2층 딱딱한 PCB 스택업은 고주파 RF 애플리케이션에 최적화되었습니다. 여기 스택업 구조가 있습니다:
| 레이어 | 소재 | 두께 |
| 구리층 1 | 구리 (1온스) | 35μm |
| 원자재 | TRF-45 | 0.813mm (32mil) |
| 구리층 2 | 구리 (1온스) | 35μm |
4TRF-45의 특징
5TRF-45 재료의 장점
TRF-45 물질은 고 주파수 및 RF 설계에 몇 가지 장점을 제공합니다.
낮은 신호 손실: RFID 및 GPS 애플리케이션을 위한 고주파 신호 무결성을 보장합니다.
열 및 기계적 신뢰성:뛰어난 열전도와 낮은 CTE로 극한 조건에서도 안정적으로 작동합니다.
안정적인 다이전트릭 성질:Dk와 Df는 다양한 온도와 주파수에서 일관성을 유지합니다.
차원 안정성:섬유 유리 강화 는 딱딱 함 을 높이고 조립 도중 손잡이 가 더 쉬워지는 것 을 보장 한다.
비용 효율적인 제조:표준 PTFE 처리와 호환되며 제조 비용을 줄입니다.
6이중 PCB의 응용
위성 라디오 안테나:위성 통신 시스템에 대한 신뢰할 수 있는 신호 전송을 제공합니다.
RFID 안테나:방사선 주파수 식별 시스템에 대한 효율적인 신호 캡처 및 전송을 보장합니다.
GPS 안테나:고정도 글로벌 위치 시스템에서 이상적입니다.
왜 비첸기술을 선택해야 할까요?
비첸 테크놀로지 (Bicheng Technologies Limited) 에서 우리는 RF 및 마이크로파 애플리케이션을 위한 고품질 PCB 제조에 전문입니다.TRF-45 소재로 된 우리의 쌍면 PCB는 엄격한 품질 표준과 최첨단 재료를 결합하여 프로젝트의 신뢰할 수있는 성능을 제공합니다..
왜 우리와 함께 일해야 합니까?
글로벌 가용성: 전 세계 배송 및 우수한 고객 지원을 제공합니다.
높은 표준: 모든 PCB는 IPC-클래스-2 표준에 따라 테스트되며 품질과책임
맞춤형 솔루션: 우리는 귀하의 특정 요구 사항을 충족시키기 위해 귀하와 긴밀히 협력합니다.
만약 당신이 당신의 다음 고주파 프로젝트에 신뢰할 수 있는 파트너를 찾고 있다면,sales30@bichengpcb.com여러분의 혁신적인 디자인을 실현하기 위해 함께 노력해 봅시다.
|
|
