컴팩트 RF 설계용 고-Dk TMM10i

July 27, 2026

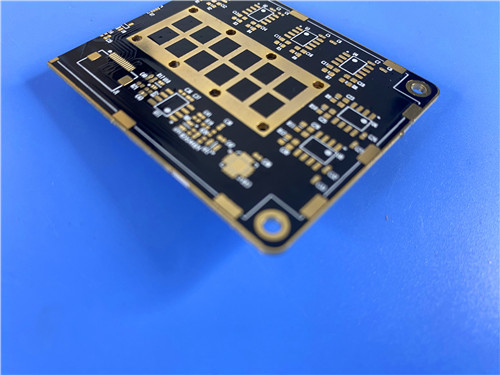

최신 회사 사례 컴팩트 RF 설계용 고-Dk TMM10i

커스텀 PCB 사례 연구: 컴팩트 RF 디자인을위한 고-Dk TMM10i





안녕하세요, 저는 샐리입니다. 오늘 저는 일반적인 RF 디자인 과제를 해결하는 맞춤형 PCB를 소개합니다.





이 커스텀 PCB는 Rogers TMM10i, 높은 변압 전력 (Dk 9.80) 소형 마이크로 웨이브 물질을 사용하여 탁월한 RF 성능을 유지하면서 보드 크기를 크게 줄입니다.작은 위성 통신에 이상적입니다.GPS, 필터 애플리케이션은 공간의 문제가 있습니다.





주요 내용



재료: 로저스 TMM10i Dk 9의 세라믹으로 채워진 열체장80



주요 장점: 높은 Dk는 더 작은 회로 기하학을 가능하게합니다.



판 크기: 104.8mm x 99.01mm, 0.8mm 두께



건축물: 양면, 양면에는 검은색 용접 마스크, 양면에는 흰색 실크 스크린



특수 특징: 보호 또는 보드-투-보드 연결을 위한 가장자리 접착



품질: IPC-2급 100% 전기 테스트







도전 과제: 타협 을 하지 않는 공간

우리 고객은 비교적 작은 공간에서 우수한 전기 성능을 제공할 수 있는 RF 보드가 필요했습니다.주요 요구 사항은 보드 크기를 증가시키지 않고 원하는 회로 특성을 달성하는 것이 었습니다.표준 RF 물질은 단순히 필요한 성능을 제공 할 수 없습니다.





TMM10i

우리는 로저스 TMM10i를 선택했습니다.



높은 다이렉트릭 상수 (Dk = 9.80 ± 0.245 10 GHz에서)
이것은 재료의 가장 뛰어난 특징입니다. 더 높은 Dk는 동일한 보드 영역에서 더 많은 기능을 의미하는 현저하게 작은 회로 기하학을 허용합니다. RF 설계자에게는이것은 컴팩트 필터로 번역됩니다., 결합기, 그리고 다른 방법으로 훨씬 더 큰 보드를 필요로 하는 매칭 네트워크.



낮은 손실 (Df = 0.0020 10 GHz에서)
높은 Dk에도 불구하고, TMM10i는 낮은 분산 인자를 유지하여 민감한 RF 응용 프로그램에 필요한 최소 신호 저하를 보장합니다.



열 관리 (0.76 W/mK)
이 물질의 열전도성은 전력 증폭기 및 다른 고전력 부품의 열을 분산시키는 데 도움이 되며, 장치의 수명을 연장하고 신뢰할 수 있는 작동을 보장합니다.



열정착 안정성
PTFE 재료와 달리, TMM10i는 미끄러움과 추운 흐름에 저항합니다. CTE는 구리 (19 ppm / K X / Y 축에서) 에 맞추어 온도 사이클을 통해 신뢰할 수있는 접착 된 구멍을 보장합니다.



처리 의 장점
소재는 전극화 된 접시에 앞서 나트륨 나프타나트 처리가 필요하지 않습니다. 제조를 단순화하고 비용을 절감합니다.







보드 사양

특징 사양
크기 104.8mm x 99.01mm (±0.15mm)
계층 수 2면
스택업 35μm Cu / 0.762mm TMM10i / 35μm Cu
완성된 두께 00.8mm
추적/공간 6/9 밀리
분 구멍 크기 00.4mm
표면 마감 ENIG
용접 마스크 검은색 (두쪽 모두)
실크 스크린 흰색 (두쪽 모두)
가장자리 접착
테스트 100% 전기
표준 IPC-클래스-2





디자인 통계

메트릭 가치
구성 요소 19
전체 패드 52
뚫린 패드 38
최고 SMT 패드 14
비아 18
2



2 네트워크 디자인은 전문 RF 서브 서킷을 나타냅니다. 필터, 커플러 또는 전력 증폭기 단계일 가능성이 있습니다.높은 구멍 수 는 기계적 강도 와 신뢰할 수 있는 연결 을 필요로 하는 부품 을 시사 한다.





비교: TMM10i가 어떻게 쌓여있는지

재산 TMM10i 표준 FR-4 PTFE (유형)
Dk 10GHz 9.80 40.0-4.5 2.2-3.5
10GHz에서 Df 0.0020 00.02-0.03 00.001-0.003
열전도성 0.76 W/mK 0.3 W/mK 0.2-0.4 W/mK
CTE (X/Y) 19ppm/K 14~17ppm/K 17~25ppm/K
크리프 저항 훌륭해요 좋아 가난한 사람
회로 크기 콤팩트 더 큰 중간



왜 이것이 중요한지: TMM10i는 일반적인 RF 기판 중 가장 높은 Dk를 제공하며 가장 작은 회로 기하학을 가능하게합니다.,낮은 손실을 유지하면서





이상적 인 응용

높은 Dk, 낮은 손실 및 열성 안정성 조합으로이 디자인은 다음과 같이 설계되었습니다.



  • 콤팩트한 설계가 필요한 RF 및 마이크로 웨브 회로
  • 열관리가 중요한 전력 증폭기 및 조합기
  • 소형 기하학의 혜택을 누리는 필터와 결합기
  • 우주가 더 중요한 위성 통신 시스템
  • 정밀 임피던스 제어가 필요한 GPS 및 패치 안테나
  • 일관성 있고 신뢰할 수 있는 성능을 필요로 하는 칩 테스트기





Q: 왜 다른 고 Dk 물질보다 TMM10i를 선택합니까?

A: TMM10i는 뛰어난 전기 성능과 함께 온도 안정성을 제공합니다. 그것은 기동과 차가운 흐름에 저항하고, 시간이 지남에 따라 차원 안정성을 유지합니다.접착하기 전에 특별한 사전 처리가 필요하지 않습니다..





Q: 높은 Dk 물질이 유익하게 만드는 것은 무엇입니까?
A: 더 높은 Dk는 기판 내에서 더 작은 파장을 허용하며, 이는 짧은 전송 라인과 더 작은 수동 구성 요소를 의미합니다.이것은 성능을 희생하지 않고 더 컴팩트한 PCB 디자인으로 번역됩니다..





Q: 왜 ENIG 표면 가공을 사용합니까?
A: ENIG는 평평하고 굽힐 수 있는 표면을 제공하며 excellent corrosion resistance를 제공합니다. 그것은 미세한 SMT 부품에 이상적입니다. 그리고 좋은 유통 수명을 제공합니다.





질문: 가장자리 접착의 목적은 무엇입니까?
A: 엣지 플래팅은 여러 가지 이점을 제공합니다: 향상 된 EMI 보호, 기계적 강도 및 추가 인근 경로. 모듈 설계에서 보드에서 보드 상호 연결에 사용할 수 있습니다.





질문: 왜 CTE와 구리 사이의 일치가 중요할까요?
A: CTE가 맞지 않을 때, 온도 사이클은 구리와 기판의 인터페이스에서 스트레스를 유발하며, 잠재적으로 균열 또는 실패한 접착 된 구멍으로 이어집니다.CTE 를 구리와 일치 시키면 장기적 신뢰성 을 보장 한다.





Q: TMM10i는 처리하기 쉽나요?
A: 예. PTFE 재료와 달리, TMM10i는 전극화 접착 전에 나트륨 나프타나트 처리가 필요하지 않습니다. 모든 표준 PCB 제조 프로세스를 사용할 수 있습니다.





마지막 생각

TMM10i의 높은 변압력은 탁월한 RF 성능을 유지하면서 보드의 크기를 크게 줄일 수 있습니다.그것은 공간을 프리미엄에 있는 요구 RF 애플리케이션에 대한 이상적인 선택입니다.
