| MOQ: | 1 |
| 가격: | USD20~30 |
| 표준 포장: | 진공 |
| 배달 기간: | 5-6 작업 일 |
| 지불 방법: | T/T/paypal |
| 공급 능력: | 달 당 45000 조각 |
제품 단면도
1.1 일반 묘사

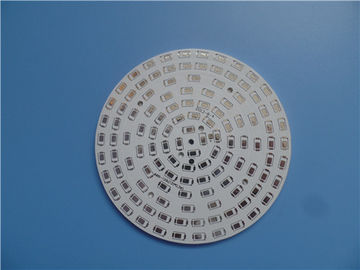

이것은 Led 점화의 신청을 위한 알루미늄 PCB의 유형입니다. 층입니다
1.6 mm에 MCPCB 널 두꺼운 1 W/MK 열 전도도에. 알루미늄 판
Taiyo에서 ITEQ, 땜납 가면 및 실크스크린에서 입니다. 그것은 IPC 6012 종류 당 날조했습니다
Gerber 공급된 자료를 사용하는 2. 25명의 보드는 따로따로 포장됩니다.
1.2 특징과 이익
A. 전력 회로와 조절 회로의 최적화 조합,
B. 허약한 세라믹 기질을 대체하고 더 나은 기계적인 내구성을 얻으십시오,
C. 회로의 디자인에 있는 효과적인 열 유포,
D. 장비의 작용 온도를 감소시키십시오,
E. 장치의 전원 밀도 그리고 신뢰성을 개량하십시오,
F. 제품의 서비스 기간을 머리말을 붙이십시오,
G. 제품과 제조는 허가한 조직에 의해 증명됩니다.
필수 명세에 의하여 엄격히 제조하는 H. PCB.
i. 기술 설계는에서 일어나기에서 문제를 생산 전기형 방지합니다.
J. RoHS 물자
중간 양 생산에 낮은것에 K. Focus
L. Customer 불평 비율: <1>
1.3 신청
자동차 후방 점화, 일정한 전압 통제, 자동차, 알루미늄 PCB를 위한
음향 기재
1.4 모수와 자료표
| PCB 크기 | 90 x 90 mm (직경 90 mm) |
| 널 유형 | 금속 핵심 PCB |
| 층의 수 | 편들어진 PCB를 골라내십시오 |
| 산 성분은 떠오릅니다 | 그렇습니다 |
| 구멍 성분을 통해서 | 아니다 |
| 층 자동차 사고 | 구리 ------- 35um (1oz) |
| 1W/MK 절연성 물자 75um | |
| 알루미늄 1060 1.5mm | |
| 기술 | |
| 최소한도 자취 및 공간: | 10mil/10mil |
| 최소한도/최대 구멍: | 2.0 mm |
| 다른 구멍의 수: | 1 |
| 드릴 구멍의 수: | 7 |
| 맷돌로 갈린 구멍의 수: | 0 |
| 내부 배기판의 수: | 0 |
| 임피던스 통제 | 아니다 |
| 널 물자 | |
| 알루미늄 핵심: | 1W / MK 절연성 물자 75um |
| 내열성 (°C/W) | ≤0.45 |
| 고장 전압 (VDC) | 4000 |
| 마지막 포일 외부: | 1oz |
| 내부 마지막 포일: | 0oz |
| PCB의 마지막 고도: | 1.6mm ±0.16 |
| 도금과 코팅 | |
| 지상 끝 | 무연 HASL |
| 땜납 가면은에 적용합니다: | 정상, 12micron 최소한 |
| 땜납 가면 색깔: | 백색, Taiyo PSR400 WT02 |
| 땜납 가면 유형: | LPSM |
| CONTOUR/CUTTING | 수송 |
| 표를 하기 | |
| 구성요소 전설의 측 | 정상 |
| 구성요소 전설의 색깔 | 검정 |
| 제조자 이름 또는 로고: | 지휘자 및 leged 자유지역에 있는 널에 표를 하는 |
| 를 통해 | 구멍 (NPTH)를 통하여 비 도금해 |
| FLAMIBILITY 등급 | UL 94-V0 승인 MIN. |
| 차원 포용력 | |
| 개략 차원: | 0.0059" |
| 널 도금: | 0.0029" |
| 교련 포용력: | 0.002" |
| 시험 | 100% 전기 시험 이전 선적 |
| 공급될 삽화의 유형 | 이메일 파일, Gerber RS-274-X, PCBDOC 등 |
| 서비스 지역 | 세계전반, 세계적으로. |
|
|
