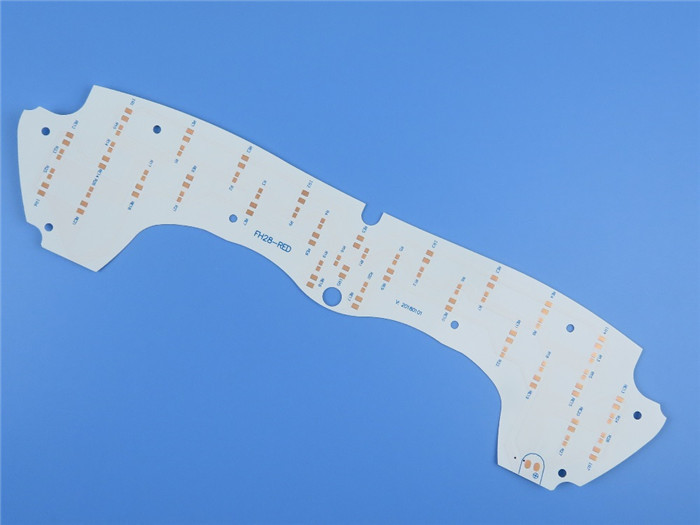

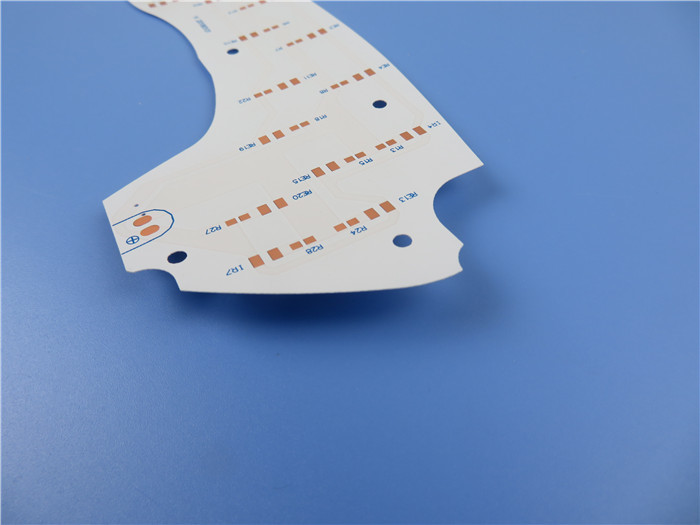

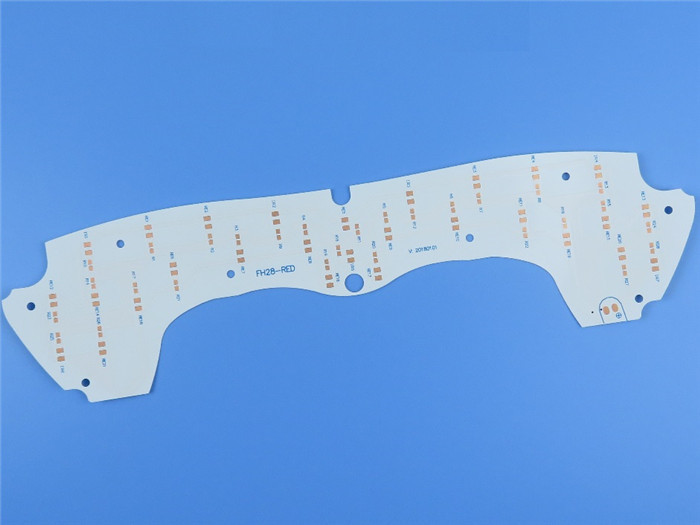

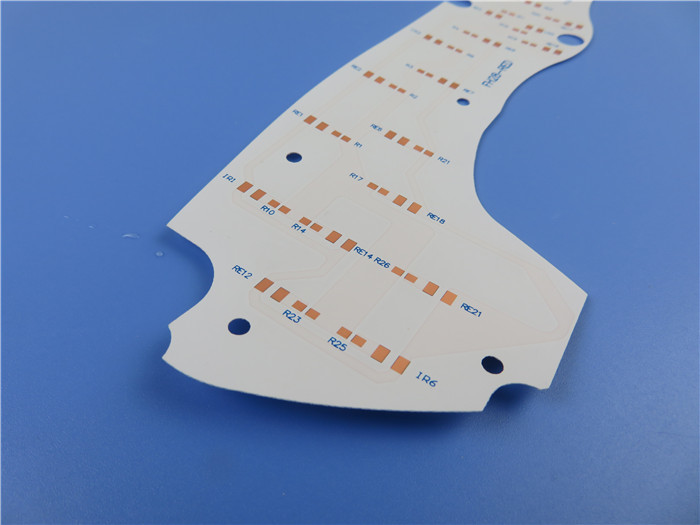

백색 솔더 마스크 및 OSP가 있는 얇은 PCB 0.2mm FR-4 인쇄 회로 기판

얇은 PCB 0.2mm FR-4흰색 솔더 마스크가 있는 인쇄 회로 기판 및 OSP(인쇄 회로 기판은 맞춤 제작 제품이며, 표시된 사진 및 매개변수는 참조용입니다)

일반 설명

이것은 0.2mm만큼 얇은 PCB의 한 종류로, 단면 구리, 1oz 구리로 마감된 일반 FR-4 기판으로 제작되었습니다. 흰색 솔더 마스크와 패드에 OSP가 있는 매우 간단한 보드입니다.

PCB 사양

일반적인 응용 분야

보안 전자 제품

프로그램 로직 제어

산업 시스템

차량 추적 시스템

전자 카운터

외부 WiFi 안테나

우리의 장점

엔지니어링 설계는 사전 생산 단계에서 문제를 예방합니다.

PCB 제조는 요구 사양에 따라 엄격하게 이루어집니다.

엄격한 WIP 검사 및 모니터링, 작업 지침 준수

강력한 PCB 기능은 연구 개발, 영업 및 마케팅을 지원합니다.

98% 이상의 정시 납품률로 제시간에 납품

월 30000m² 생산 능력

98% 이상의 정시 납품률로 제시간에 납품

우리의 기능 2022

FR-4 재질 설명

오늘날 FR-4는 여전히 PCB 제조 산업의 주력 소재이며, 에폭시 수지 시스템을 기반으로 합니다. 130°C(유리 전이 온도, Tg)에서 연화되기 시작하며 Tg 온도 이상으로 가열될 때 Z축 방향으로 높은 팽창을 보입니다.

FR-4(또는 FR4)는 수지 재료가 난연성(자가 소화성)임을 의미하는 재료 등급 지정입니다. FR-4는 재료 이름이 아니라 재료 등급을 나타내는 재료 사양입니다. "FR"은 난연성을 의미하며, FR-4의 난연 안전성이 UL94V-0 표준을 준수함을 나타냅니다.

FR-4 유리 에폭시는 거의 제로에 가까운 수분 흡수율을 가진 인기 있고 다재다능한 고압 열경화성 플라스틱 라미네이트로, 무게 대비 우수한 강도를 제공합니다. FR-4는 전기 절연체로 가장 일반적으로 사용되며 상당한 기계적 강도를 가지고 있습니다. 이 재료는 건조 및 습한 조건 모두에서 높은 기계적 값과 전기 절연 품질을 유지하는 것으로 알려져 있습니다. 이러한 속성은 우수한 가공 특성과 함께 다양한 전기 및 기계 응용 분야에 유용합니다.

라미네이트 --- 인쇄 회로 기판(PCB)에 적용되는 FR-4

FR-4 등급 재료는 일반적으로 회로 기판에 사용되며 많은 종류가 있지만, 대부분은 난연성 유리 섬유 천과 에폭시 수지 바인더로 구성된 소위 4가지 기능(Tera-Function) 복합 재료를 기반으로 합니다.

FR-4는 대부분의 단단한 인쇄 회로 기판(PCB)이 생산되는 주요 절연 백본입니다. 얇은 층의 구리 포일이 FR-4 유리 에폭시 패널의 한쪽 또는 양쪽에 적층됩니다. 이들은 일반적으로 구리 클래드 라미네이트(CCL)라고 합니다.

FR-4 구리 클래드 시트는 회로 상호 연결이 구리 층에 에칭되어 인쇄 회로 기판(PCB)을 생성하도록 제작됩니다. 더 정교하고 복잡한 FR-4 인쇄 회로 기판(PCB)은 "다층 회로"라고도 알려진 다층으로 생산됩니다.
