침수 금을 가진 FR-4에 건축되는 두꺼운 인쇄 회로 기판 3.0mm 두 배 편들어진 PCB
(인쇄 회로 기판은 맞춤형 제품이며 표시된 그림 및 매개 변수는 참조 용입니다)
1.1 일반 설명

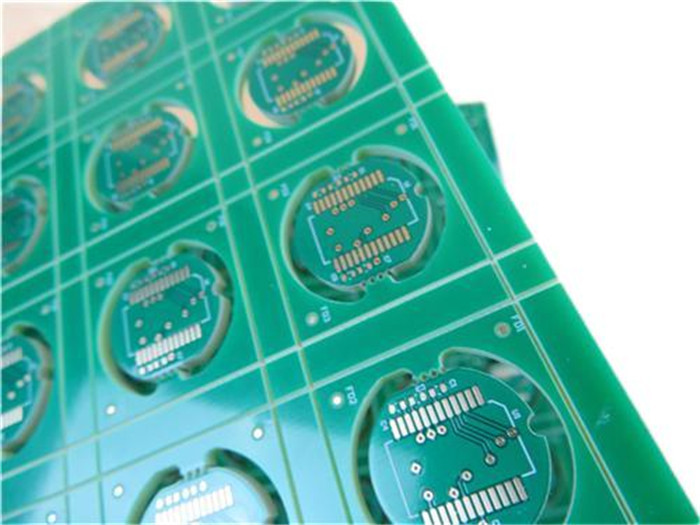

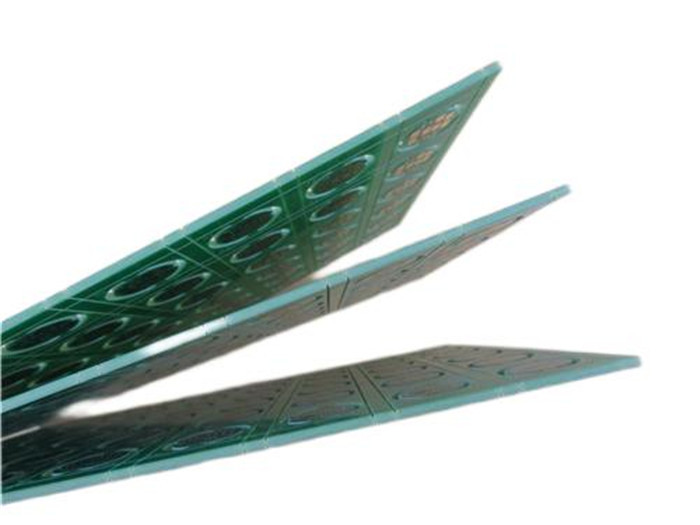

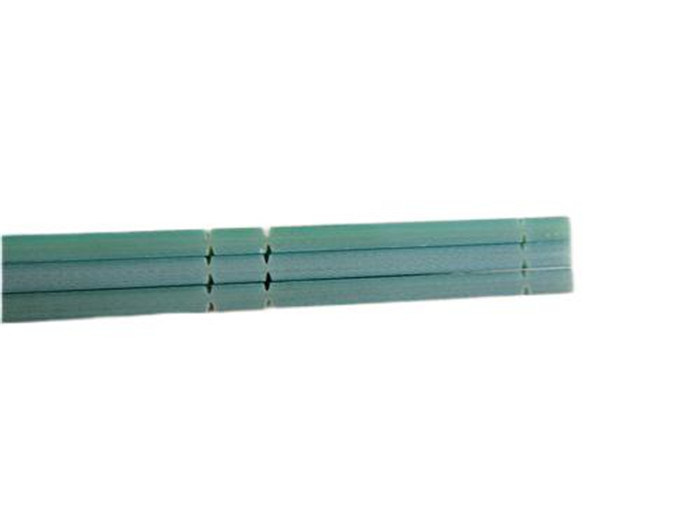

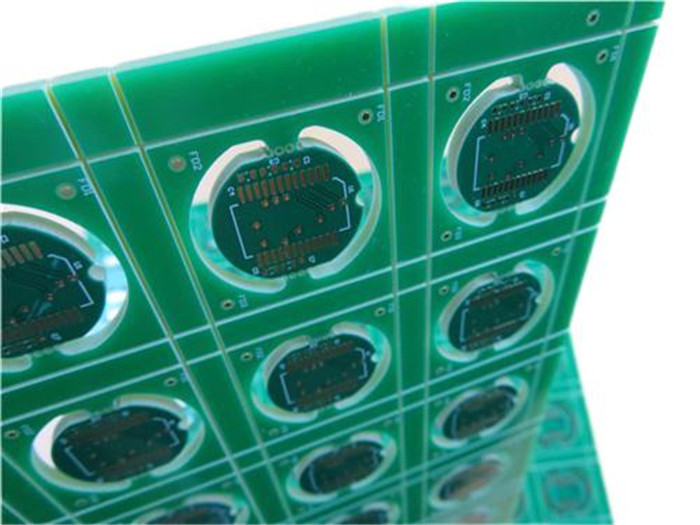

데이터 수집 응용을 위해 Tg 150°C의 양면 FR-4 기판에 제작된 3.0mm 두께의 PCB 유형입니다.48도 패널로 된 작은 원형 회로 기판입니다.패널에는 V컷(v그루브)과 라우터가 사용되며, 각 보드 주위에 기준 표시가 있습니다.다른 사양은 녹색 솔더 마스크, 흰색 실크스크린 및 침지 금입니다.모재 기판은 ITEQ IT-158입니다.제공된 Gerber 데이터를 사용하여 IPC 6012 Class 2에 따라 제작되었습니다.각 20개의 패널은 배송을 위해 포장됩니다.
1.2 기능 및 이점
1. 기판은 RoHS를 준수하고 열 신뢰성 요구 사항에 적합합니다.
2. Immersion gld는 높은 납땜성, 회로 기판의 응력 없음 및 PCB 표면의 오염이 적습니다.
3. 첫 번째 생산의 적격 제품 비율: >99%
4. ISO9001, ISO14001, ISO13485, UL 인증 제조 공장;
5. 정시에 배달: >98%
6. 고객 불만률: <1%
7. 최소 주문 수량이 없습니다.1 조각을 사용할 수 있습니다.
8. 18년 이상의 PCB 경험;
1.3 애플리케이션
마이크로 USB
GPS 추적기
블루투스 USB 어댑터
액세스 포인트 WiFi
라우터 안테나
GSM 라우터
지문 액세스 제어
카드 액세스 시스템
4G 모뎀
고속 스토리지 네트워크
1.4 PCB 사양
| PCB 크기 | 225 x 290mm=48PCS |
| 보드 유형 | 양면 PCB |
| 레이어 수 | 2층 |
| 표면 실장 부품 | 예 |
| 스루홀 부품 | 아니요 |
| 레이어 스택업 | 구리 ------- 18um(0.5oz)+플레이트 탑 레이어 |
| FR-4 2.9mm | |
| 구리 ------- 18um(0.5oz)+플레이트 BOT 레이어 | |
| 기술 | |
| 최소 추적 및 공간: | 10mil / 9mil |
| 최소/최대 구멍: | 0.4mm / 0.8mm |
| 다른 구멍의 수: | 2 |
| 드릴 구멍의 수: | 27 |
| 밀링된 슬롯 수: | 56 |
| 내부 컷아웃 수: | 0 |
| 임피던스 제어: | 아니요 |
| 금 손가락의 수: | 0 |
| 보드 재료 | |
| 유리 에폭시: | FR-4 Tg135℃, er<5.4.IT-158, ITEQ 공급 |
| 최종 포일 외부: | 1 온스 |
| 최종 포일 내부: | 1 온스 |
| PCB의 최종 높이: | 3.0mm ±0.3 |
| 도금 및 코팅 | |
| 표면 마감 | 침지 금(32.1%) 3µm 니켈 위 0.05µm |
| 솔더 마스크 적용 대상: | 상단 및 하단, 최소 12미크론 |
| 솔더 마스크 색상: | 그린, PSR-2000GT600D, Taiyo 공급. |
| 솔더 마스크 유형: | LPSM |
| 윤곽/절단 | 라우팅, 스탬프 구멍. |
| 마킹 | |
| 구성 요소 범례 측면 | 상단과 하단. |
| 구성 요소 범례의 색상 | 흰색, IJR-4000 MW300, Taiyo 브랜드 |
| 제조업체 이름 또는 로고: | 도체 및 다리가 있는 자유 영역의 보드에 표시 |
| 을 통해 | 도금된 관통 구멍(PTH), 최소 크기 0.4mm. |
| 가연성 등급 | UL 94-V0 승인 MIN. |
| 치수 공차 | |
| 개요 차원: | 0.0059" |
| 보드 도금: | 0.0029" |
| 드릴 공차: | 0.002" |
| 시험 | 선적 전 100% 전기 테스트 |
| 제공되는 작품의 종류 | 이메일 파일, Gerber RS-274-X, PCBDOC 등 |
| 서비스 가능 지역 | 전 세계적으로, 전 세계적으로. |
|
|
