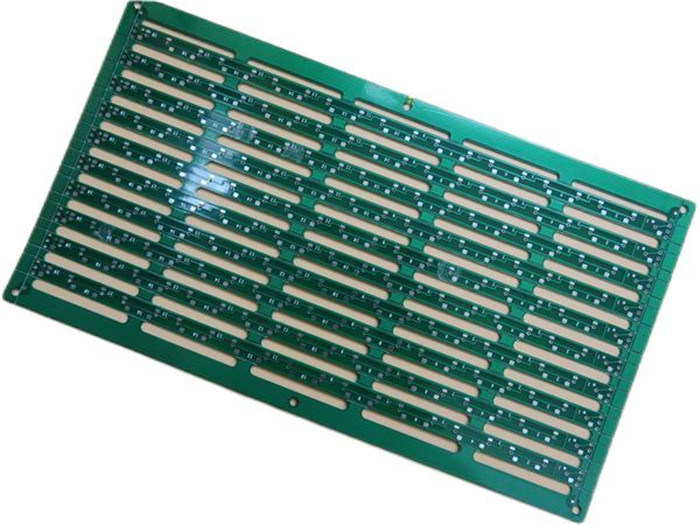

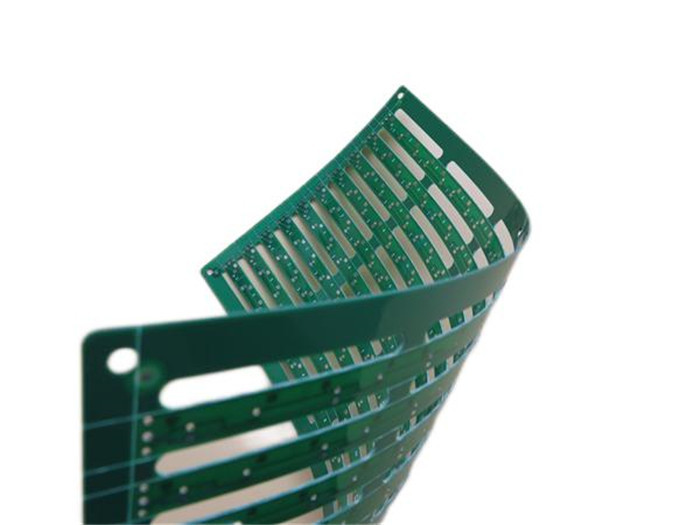

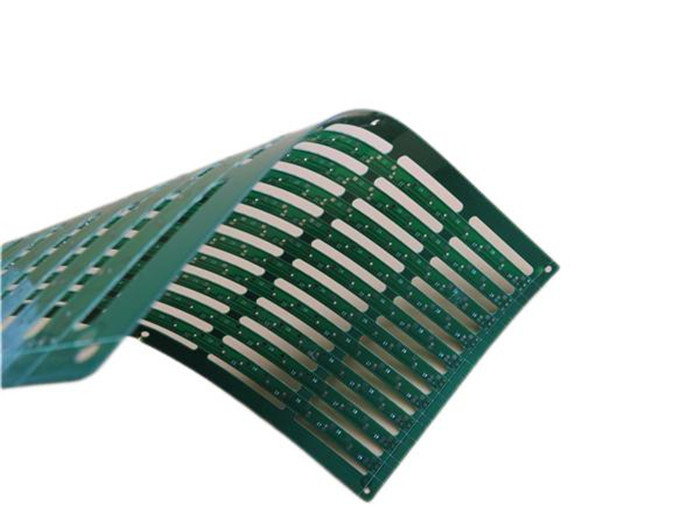

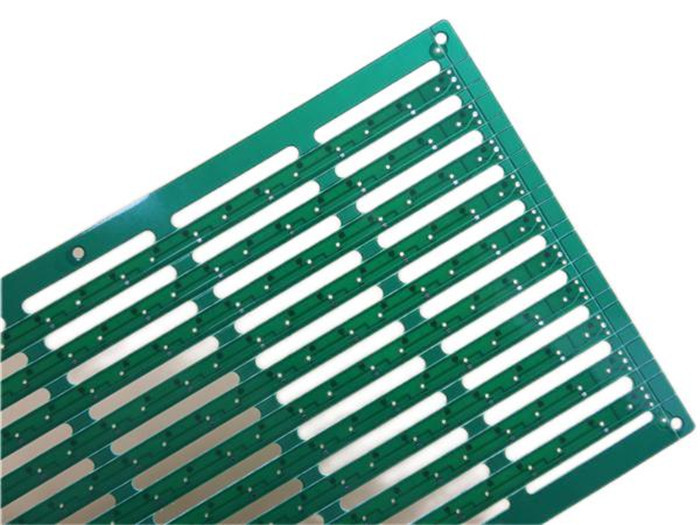

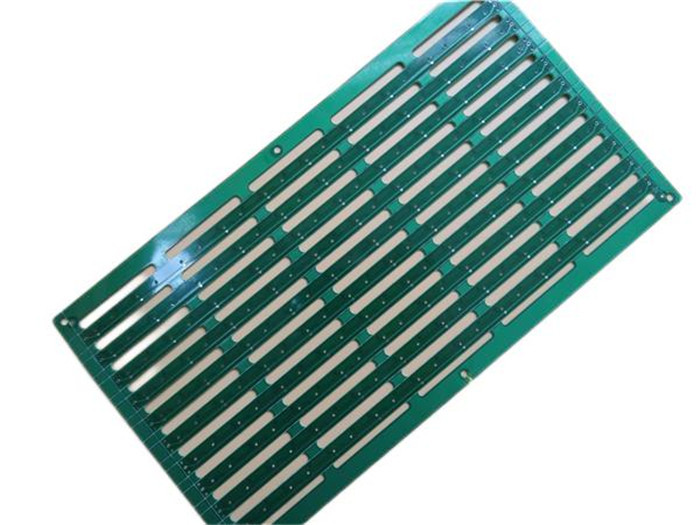

얇은 인쇄 회로 기판 0.6mm 양면 PCB ~에 FR-4 HASL 무연 사용
(인쇄 회로 기판은 맞춤형 제품이며 표시된 그림 및 매개 변수는 참조 용입니다)
1.1 일반 설명
스위치 센서 적용을 위해 Tg 135°C의 FR-4 기판에 2단 인쇄회로기판을 제작한 타입입니다.녹색 솔더 마스크(Taiyo)에 흰색 실크스크린(Taiyo)을 사용하고 패드에 HASL을 사용하여 두께가 0.6mm에 불과합니다.기본 재료는 패널당 최대 10개의 PCB를 공급하는 ITEQ의 것입니다.제공된 Gerber 데이터를 사용하여 IPC 6012 Class 2에 따라 제작되었습니다.각 25개의 패널은 배송을 위해 포장됩니다.
1.2 기능 및 벤이자형맞다
1. FR-4 소재는 RoHS를 준수하며 열 신뢰성 요구 사항에 적합합니다.
2. HASL은 부품 납땜 중에 우수한 젖음성을 보여주며 구리 부식을 방지할 수 있습니다.
3. 프로토타입에서 대량 생산에 이르기까지 PCB 요구 사항 충족
4. 정시에 배달.정시 납품율이 98% 이상입니다.
5. 최소 주문 수량이 없습니다.1장 가능합니다.
6. ISO9001, ISO14001, ISO13485, UL 인증 제조 공장;
7. 한 달에 30000㎡의 출력 능력과 한 달에 8000 종류의 PCB;
8. IPC 클래스 2 / IPC 클래스 3.
1.3 애플리케이션
와이파이 리피터
USB 블루투스
영상감시시스템
액세스 제어 시스템
가변 속도 모터
5000와트 인버터
4G 모뎀 라우터
모터 드라이브
고주파 증폭기
통신
1.4 PCB 매개변수
| PCB 크기 | 350 x 150mm=10PCS |
| 보드 유형 | 양면 PCB |
| 레이어 수 | 2개의 레이어 |
| 표면 실장 부품 | 예 |
| 스루홀 부품 | 아니요 |
| 레이어 스택업 | 구리 ------- 18um(0.5oz)+PLATE |
| FR-4 0.5mm | |
| 구리 ------- 18um(0.5oz)+PLATE | |
| 기술 | |
| 최소 추적 및 공간: | 7mil/7.6mil |
| 최소/최대 구멍: | 0.5/1.0mm |
| 다른 구멍의 수: | 5 |
| 드릴 구멍의 수: | 135 |
| 밀링된 슬롯 수: | 11 |
| 내부 컷아웃 수: | 0 |
| 임피던스 제어 | 아니요 |
| 보드 재료 | |
| 유리 에폭시: | FR-4, ITEQ IT-140, TG>135, er<5.4 |
| 최종 포일 외부: | 1 온스 |
| 최종 포일 내부: | 0oz |
| PCB의 최종 높이: | 0.6mm ±0.1 |
| 도금 및 코팅 | |
| 표면 마감 | HASL, 무연, Sn>=2.54µm |
| 솔더 마스크 적용 대상: | 상단 및 하단, 최소 12micon. |
| 솔더 마스크 색상: | 녹색, PSR-2000GT600D, Taiyo 공급. |
| 솔더 마스크 유형: | LPSM |
| 윤곽/절단 | 라우팅 |
| 마킹 | |
| 구성 요소 범례 측면 | 맨 위 |
| 구성 요소 범례의 색상 | 흰색, IJR-4000 MW300, Taiyo 공급. |
| 제조업체 이름 또는 로고: | 도체 및 다리가 있는 자유 영역의 보드에 표시 |
| 을 통해 | 텐트를 통해 도금된 스루 홀(PTH). |
| 가연성 등급 | UL 94-V0 승인 MIN. |
| 치수 공차 | |
| 개요 차원: | 0.0059"(0.15mm) |
| 보드 도금: | 0.0030"(0.076mm) |
| 드릴 공차: | 0.002"(0.05mm) |
| 시험 | 선적 전 100% 전기 테스트 |
| 제공되는 작품의 종류 | 이메일 파일, Gerber RS-274-X, PCBDOC 등 |
| 서비스 가능 지역 | 전 세계적으로, 전 세계적으로. |
|
|
