| MOQ: | 1 |
| 가격: | USD 9.99-99.99 |
| 표준 포장: | 진공 |
| 배달 기간: | 10일 |
| 지불 방법: | 전신환, 페이팔 |
| 공급 능력: | 달 당 45000개 부분 |

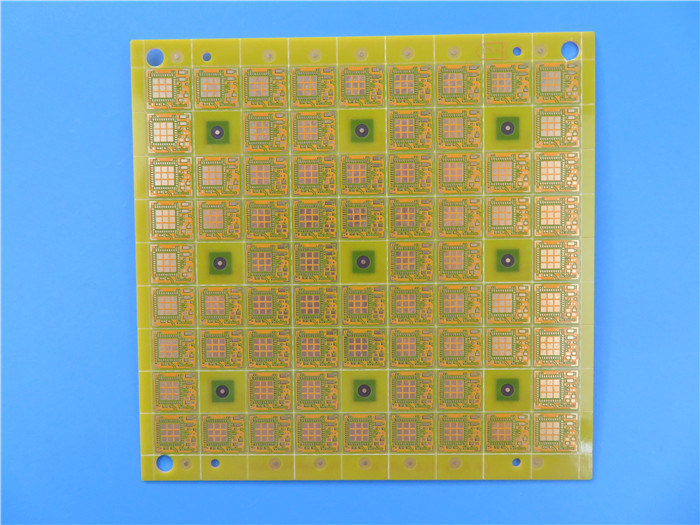

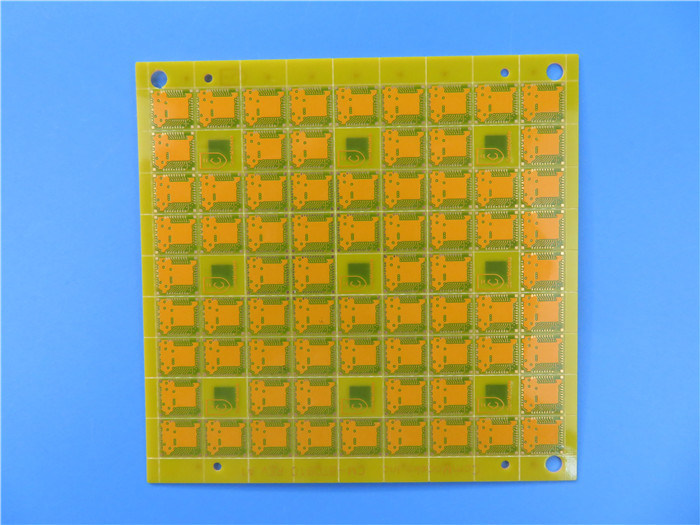

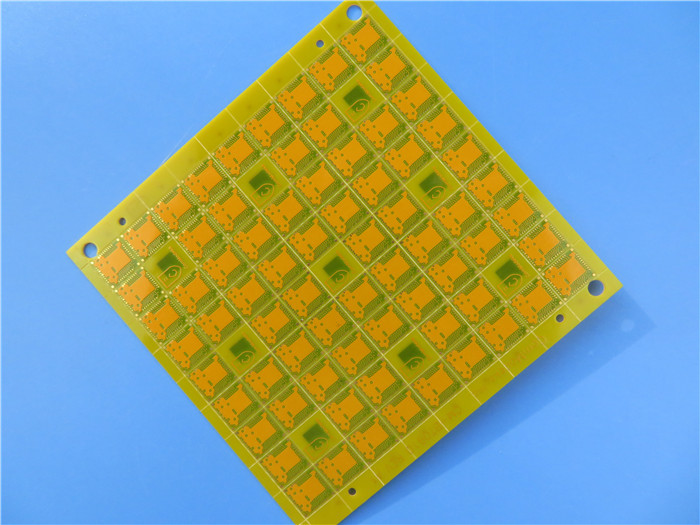

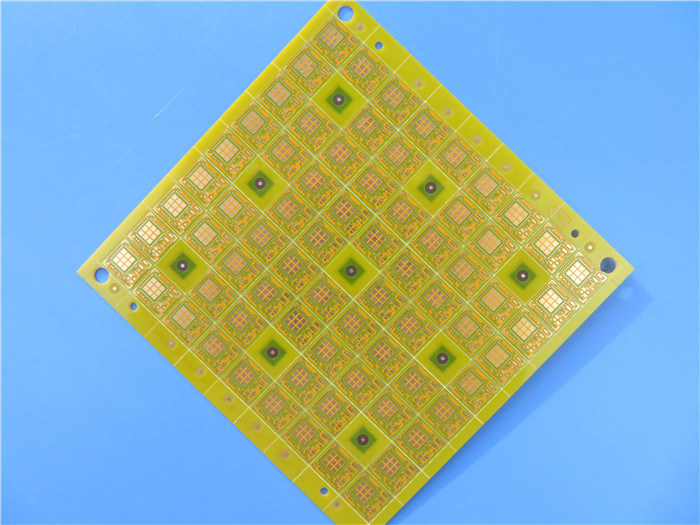

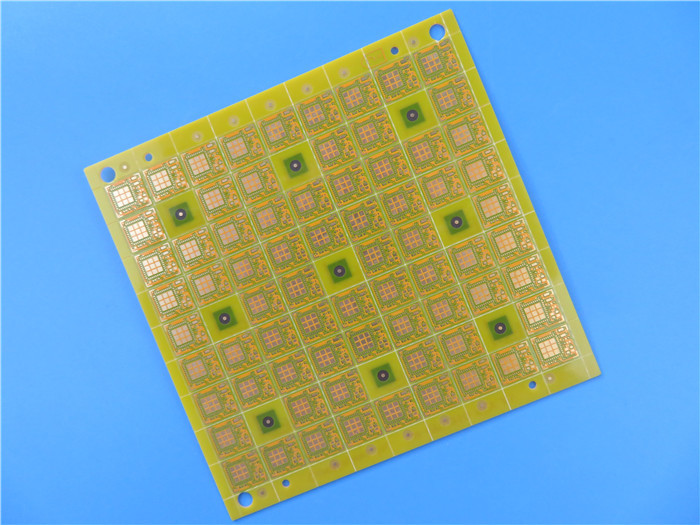

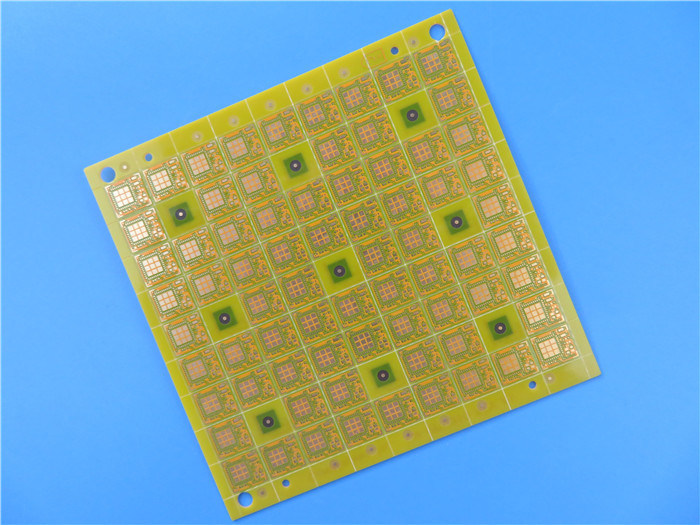

멀티NS-층 얇은 PCB 0.5mm 4-얇은 층 PCB 판자 침수 금으로
(인쇄 회로 기판은 맞춤형 제품이며 표시된 그림 및 매개 변수는 참조 용입니다)
1.1 일반 설명
GPS Tracker 적용을 위해 Tg 135°C의 FR-4 기판에 4단 박막 PCB 기판을 제작한 것입니다.노란색 솔더 마스크(Taiyo)의 실크스크린과 패드의 침지 금 없이 두께가 0.5mm에 불과합니다.기본 재료는 패널당 최대 72개의 PCB를 공급하는 ITEQ의 것입니다.제공된 Gerber 데이터를 사용하여 IPC 6012 Class 2에 따라 제작되었습니다.각 50개의 패널은 배송을 위해 포장됩니다.
1.2 기능 및 이점
1. FR-4 소재는 RoHS를 준수하며 열 신뢰성 요구 사항에 적합합니다.
2. 침지 금은 보관 시간이 길다(진공 백에 1년 이상 보관할 수 있음).
3. 우리는 강력한 PCB 기능이 귀하의 연구 개발, 판매 및 마케팅을 지원합니다.
4. 한 달에 16000㎡의 작업장과 8000가지 유형의 PCB;
5. 번거롭지 않은 일대일 애프터 서비스
6. ISO9001, ISO14001, IATF16949, ISO13485, UL 인증;
7. 18년 이상의 PCB 경험;
8. IPC 클래스 2 / IPC 클래스 3.
1.3 애플리케이션
감시 시스템
그리드 타이 인버터
모뎀 USB
미피 라우터
차량용 GPS 추적기
사용자 액세스 제어
회로 기판 부품
임베디드 시스템 애플리케이션
변환기 DC에서 DC로
프린터
1.4 PCB 매개변수
| PCB 크기 | 100x105mm=72PCS |
| 보드 유형 | 다층 PCB |
| 레이어 수 | 4개의 레이어 |
| 표면 실장 부품 | 예 |
| 스루홀 부품 | 아니요 |
| 레이어 스택업 | 구리 ------- 18um(0.5oz)+플레이트 TOP CS |
| 4mil 프리프레그 | |
| 구리 ------- 18um(0.5oz) GND 평면 | |
| 5mil FR-4 | |
| 구리 ------- 18um(0.5oz) PWR 평면 | |
| 4mil 프리프레그 | |
| 구리 ------- 18um(0.5oz) PWR 평면 | |
| 기술 | |
| 최소 추적 및 공간: | 4mil/4mil |
| 최소/최대 구멍: | 0.3/2.50mm |
| 다른 구멍의 수: | 31 |
| 드릴 구멍의 수: | 2315 |
| 밀링된 슬롯 수: | 0 |
| 내부 컷아웃 수: | 0 |
| 임피던스 제어 | 아니요 |
| 보드 재료 | |
| 유리 에폭시: | FR-4, ITEQ IT140 TG>135, er<5.4 |
| 최종 포일 외부: | 1 온스 |
| 최종 포일 내부: | 0.5oz |
| PCB의 최종 높이: | 0.52-0.56mm |
| 도금 및 코팅 | |
| 표면 마감 | 침지 금 0.025µm 위 3µm 니켈(14.9% 면적) |
| 솔더 마스크 적용 대상: | 상단 및 하단, 최소 12미크론 |
| 솔더 마스크 색상: | 노란색, Taiyo PSR-2000GT600D |
| 솔더 마스크 유형: | LPSM |
| 윤곽/절단 | 라우팅 |
| 마킹 | |
| 구성 요소 범례 측면 | 실크스크린이 필요하지 않습니다. |
| 구성 요소 범례의 색상 | 실크스크린이 필요하지 않습니다. |
| 제조업체 이름 또는 로고: | 실크스크린이 필요하지 않습니다. |
| 을 통해 | 도금된 관통 홀(PTH), 패드의 비아 및 CS 및 PS의 비아 캡핑, 비아가 보이지 않아야 합니다. |
| 가연성 등급 | UL 94-V0 승인 MIN. |
| 치수 공차 | |
| 개요 차원: | 0.0059"(0.15mm) |
| 보드 도금: | 0.0030"(0.076mm) |
| 드릴 공차: | 0.002"(0.05mm) |
| 시험 | 선적 전 100% 전기 테스트 |
| 제공되는 작품의 종류 | 이메일 파일, Gerber RS-274-X, PCBDOC 등 |
| 서비스 가능 지역 | 전 세계적으로, 전 세계적으로. |
|
|
