Immersion Gold가 포함된 S1000-2M 코어 및 S1000-2MB 프리프레그의 높은 Tg 인쇄 회로 기판(PCB)
담당자 : Sally Mao
전화 번호 : 86-755-27374847
왓츠앱 : +8618277967574
|
상세 정보 |
|||
| 기본 재료: | FR-4 Tg170℃ | PCB의 최종 높이: | 2.0 밀리미터 ±0.2 |
|---|---|---|---|
| 마지막 포일 외부: | 1온스 | 표면 마감: | 이머젼 골드 |
| 솔더 마스크 색상: | 녹색 | 성분 전설의 컬러: | 하얀색 |
| 시험: | 100% 전기 시험 사전 배송 | ||
제품 설명
PCB와볼 그리드 어레이 10-L레이어 BGA PCB 제작고 TgFR-4에 침지 금
(인쇄 회로 기판은 맞춤 제작 제품이며, 표시된 사진 및 매개변수는 참고용입니다)
1.1 일반 설명

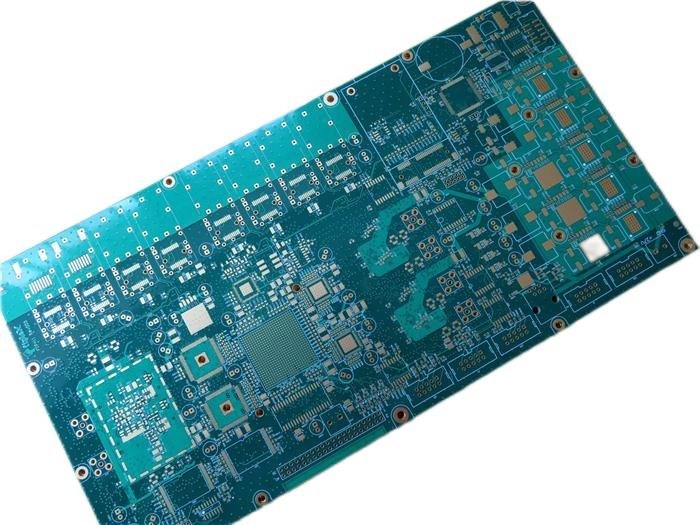

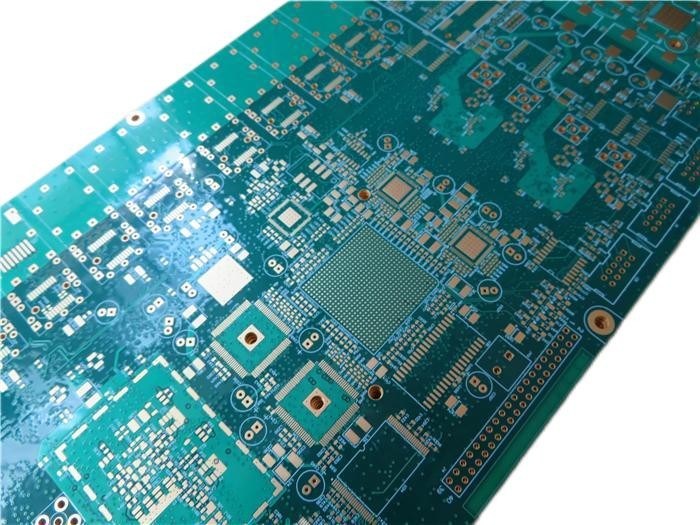

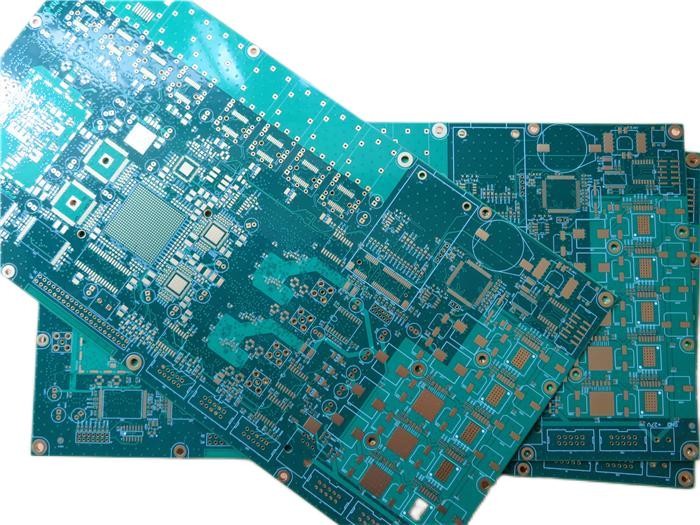

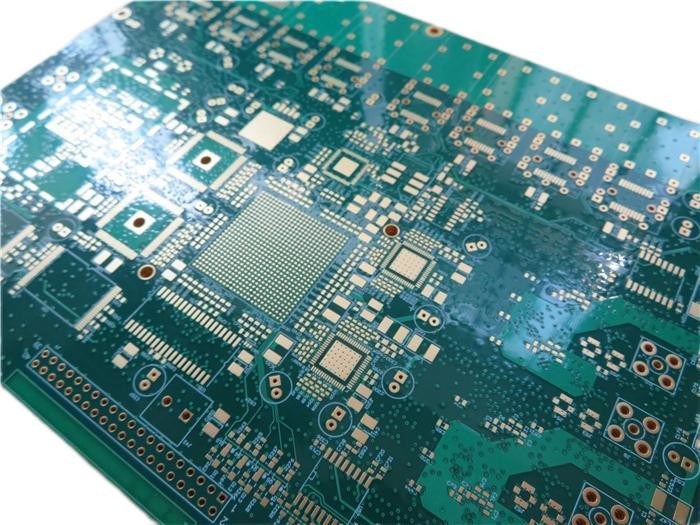

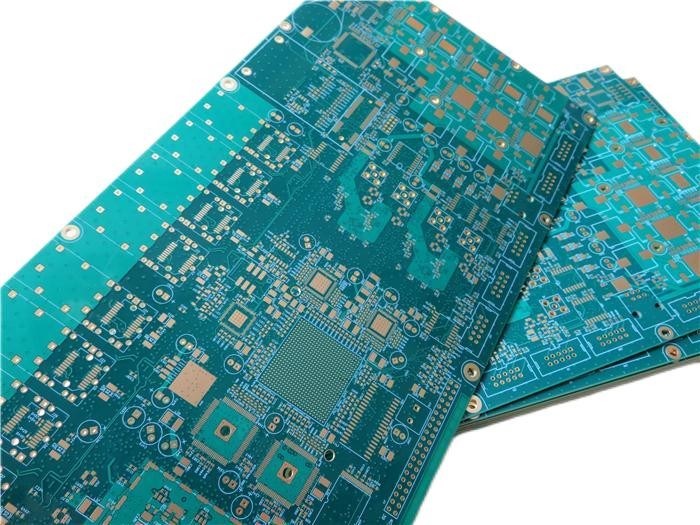

이것은10층 인쇄 회로 기판으로FR-4 Tg170 기판에 제작되었으며PLC 제어에 사용됩니다. 두께는2.0mm이며 녹색 솔더 마스크에 흰색 실크스크린이 있고 패드에는침지 금이 적용되었습니다. BGA 패키지는 회로 기판 상단에 배치되며, 0.5mm 피치에 높은 핀 수를 가집니다. 베이스 재질은 Shengyi에서 공급받으며 1개의 보드를 제공합니다. 제공된 Gerber 데이터에 따라 IPC 6012 Class 2로 제작됩니다. 20개의 보드마다 포장되어 배송됩니다.
1.2 특징 및 이점1. 고 Tg 산업 표준 재료는 우수한 열 신뢰성을 보여줍니다.2. 침지 금은 부품 납땜 시 우수한 습윤성을 보장하고 구리 부식을 방지합니다.
3. 사내 엔지니어링 설계는 사전 생산 단계에서 문제를 방지합니다.
4. ISO9001, ISO14001, IATF16949, ISO13485, UL 인증
5. 고객 불만율:
<1%
6. 정시 납품: >98%7. 프로토타입 PCB 기능에서 대량 생산 기능까지
8. 다층 및 모든 레이어 HDI PCB
9. 18년 이상의 PCB 경험
1.3 응용 분야
컨버터
![]()
USB 무선 어댑터12V 인버터
무선 라우터 리뷰
래더 로직
배터리 인버터
CCTV 보안
무선 G 라우터
프로그래머블 컨트롤러
백플레인
1.4
PCB 사양
항목
설명값
| 레이어 수 | 10 레이어 PCB | 10 레이어 보드 |
| 보드 유형 | 다층 PCB | 다층 PCB 보드 |
| 보드 크기 | 168.38 x 273.34mm=1up | 168.38 x 273.34mm=1up |
| 라미네이트 | FR4 | FR4 |
| 공급업체 | SHENGYI | Tg |
| 흰색 | 완성 두께 | |
| 2.0+/-10% MM | 도금 두께 | |
| PTH 구리 두께 | >20 um | |
| 내부 레이어 구리 두께 | 1/1 OZ | 표면 구리 두께 |
| 35 um | 솔더 마스크 | |
| 재질 유형 | LP-4G G-05 | |
| 공급업체 | Tai yo | 색상 |
| 흰색 | 단면 / 양면 | |
| 양면 | S/M 두께 | |
| >=10.0 um | 회로 | |
| 벗겨짐 없음 | 범례 | |
| 트레이스 폭 (mm) | S-380W | |
| 공급업체 | Tai yo | 색상 |
| 흰색 | 위치 | |
| 양면 | 3M 테이프 테스트 | |
| 벗겨짐 없음 | 회로 | |
| 트레이스 폭 (mm) | 0.203+/-20%mm | |
| 간격 (mm) | 0.203+/- 20%mm | 식별 |
| UL 마크 | 94V-0 | |
| 회사 로고 | QM2 | 날짜 코드 |
| 1017 | 마크 위치 | |
| CS | 침지 금 | |
| 니켈 | 100u'' | |
| 금 | ≥2u'' | 신뢰성 테스트 |
| 열 충격 테스트 | 288±5℃, 10초, 3 사이클 | |
| 솔더링 능력 테스트 | 245±5℃ | 기능 |
| 전기 테스트 | 233+/-5℃ | |
| 표준 | IPC-A 600H class 2, IPC_6012C CLASS 2 | 100% |
| 외관 | 육안 검사 | 1.5 |
| 휨 및 비틀림 | <= 0.75% | 1.5 |
| BGA 및 비아 플러그 | BGA의 전체 이름은 Ball Grid Array로, 집적 회로(IC)에 사용되는 표면 실장 패키지의 한 종류입니다. 특징은 다음과 같습니다: ① 패키징 면적 감소 ② 기능 증가 및 핀 수 증가 ③ 용융 납땜 시 솔더가 자체 중심을 잡을 수 있어 주석 도금이 용이함 ④ 신뢰성이 높음 ⑤ 전기적 성능이 우수하고 비용이 저렴함 등. BGA가 있는 PCB 보드는 일반적으로 더 작은 구멍을 가집니다. 대부분 BGA 아래의 비아 홀은 고객이 직경 8~12mil로 설계합니다. BGA 아래의 비아는 수지로 플러그 처리해야 하며, 솔더링 잉크는 패드에 닿아서는 안 되며 BGA 패드에 드릴링해서는 안 됩니다. 플러그 처리된 비아는 0.25mm, 0.3mm, 0.35mm, 0.4mm, 0.45mm, 0.5mm 및 0.55mm입니다. |
![]()
