| MOQ: | 1 |
| 가격: | USD40~50 |
| 표준 포장: | 진공 |
| 배달 기간: | 5-6 작업 일 |
| 지불 방법: | T / T, 페이팔 |
| 공급 능력: | 달 당 45000 조각 |
제품 단면도
1.1 일반 묘사

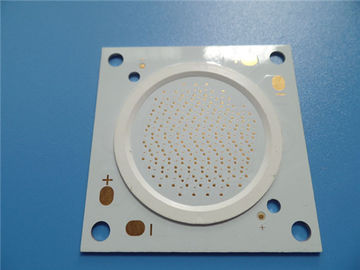

이것은 스위치 규칙의 신청을 위한 알루미늄 PCB의 유형입니다. 층입니다
1.0 mm에 MCPCB 널 두꺼운 1 W/MK 열 전도도에. 알루미늄 판
Taiyo에서 ITEQ, 땜납 가면 및 실크스크린에서 입니다. 그것은 IPC 6012 당 날조했습니다
Gerber 공급된 자료를 사용하는 종류 2. 20명의 보드는 선적을 위해 포장됩니다.
1.2 특징과 이익
A. SMT 과정.
B. 효과적인 열 분산은 단위의 작용 온도를 감소시킵니다
서비스 기간을 머리말을 붙입니다.
C. 전원 밀도와 신뢰성은 10% 높은 쪽으로 개량됩니다.
D. 열 싱크와 다른 기계설비의 의존을 감소시키십시오 (를 포함하여 열 공용영역
물자),
E. Reduce 제품의 양,
F. Reduce 기계설비와 집합의 비용,
G. 기술 설계는에서 일어나기에서 문제를 생산 전기형 방지합니다.
H. 제품과 제조는 허가한 조직에 의해 증명됩니다.
i. 전기 시험 및 AOI 검사의 포함하는 100% 시험.
J. 15 년 이상 경험
K. 첨단 기술
L. 중간 양 생산에 낮은것에 초점
1.3 신청
오디오 증폭기, A 여과기 전기 회로, 자동적인 안전 제어 체계, 영사기 램프
1.4 모수와 자료표
| PCB 크기 | 55 x 55mm=1PCS |
| 널 유형 | 금속 핵심 PCB |
| 층의 수 | 편들어진 PCB를 골라내십시오 |
| 산 성분은 떠오릅니다 | 그렇습니다 |
| 구멍 성분을 통해서 | 아니다 |
| 층 자동차 사고 | 구리 ------- 35um (1oz) |
| 1W/MK 절연성 물자 | |
| 알루미늄 5052 | |
| 기술 | |
| 최소한도 자취 및 공간: | 15mil/12mil |
| 최소한도/최대 구멍: | 3.5/6.3mm |
| 다른 구멍의 수: | 4 |
| 드릴 구멍의 수: | 9 |
| 내열성 (°C/W) | ≤0.45 |
| 고장 전압 (VDC) | 4000 |
| 임피던스 통제 | 아니다 |
| 널 물자 | |
| 열 전도도 | 1W/MK 절연성 물자, MCPCB |
| 마지막 포일 외부: | 1oz |
| 내부 마지막 포일: | 0oz |
| PCB의 마지막 고도: | 1.0mm ±0.1 |
| 도금과 코팅 | |
| 지상 끝 |
침수 금에 Electroless 니켈 (ENIG) (1개의” 100 µ” 이상 µ 니켈) |
| 땜납 가면은에 적용합니다: | 정상. 12µm 최소한. |
| 땜납 가면 색깔: | 백색, PSR400 WT02 |
| 땜납 가면 유형: | LPSM |
| CONTOUR/CUTTING | 수송 |
| 표를 하기 | |
| 구성요소 전설의 측 | 요구되는 실크스크린 없음 |
| 구성요소 전설의 색깔 | 요구되는 실크스크린 없음 |
| 제조자 이름 또는 로고: | 요구되는 실크스크린 없음 |
| 를 통해 | tented를 통해. |
| FLAMIBILITY 등급 | UL 94-V0 승인 MIN. |
| 차원 포용력 | |
| 개략 차원: | 0.0059" (0.15mm) |
| 널 도금: | 0.0030" (0.076mm) |
| 교련 포용력: | 0.002" (0.05mm) |
| 시험 | 100% 전기 시험 이전 선적 |
| 공급될 삽화의 유형 | 이메일 파일, Gerber RS-274-X, PCBDOC 등 |
| 서비스 지역 | 세계전반, 세계적으로. |
PCB'S의 다양성
PCB 널 씻기
|
|
