원래 장소: | 중국 |
브랜드 이름: | Bicheng Enterprise Limited |
인증: | UL |
모델 번호: | BIC-0064-V6.4 |
최소 주문 수량: | 1 |
---|---|
가격: | USD40~50 |
포장 세부 사항: | 진공 |
배달 시간: | 5-6 작업 일 |
지불 조건: | T / T, 페이팔 |
공급 능력: | 달 당 45000 조각 |
열 전도도: | T-Prepreg 1KA 유전체 | PCB의 마지막 고도: | 1.6mm ±0.16 |
---|---|---|---|
마지막 포일 외부: | 1oz | 표면 마침: | 침수 금 (ENIG)에 Electroless 니켈 |
땜납 가면 색깔: | 검은 | 구성요소 전설의 색깔: | 실크스크린 없음 |
시험: | 100% 전기 시험 이전 선적 |
제품 단면도
1.1 일반 묘사

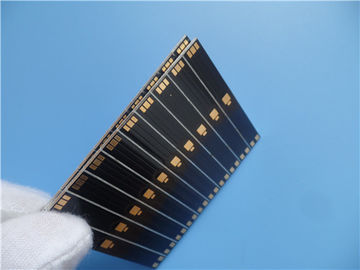

이것은 여과기 전기 회로의 신청을 위한 알루미늄 PCB의 유형입니다. 그것은 단 하나입니다
2 W/MK 열 전도도로 1.6 mm에 MCPCB 널을 두꺼운 층을 이루십시오. 알루미늄
판은 Taiyo에서 ITEQ, 땜납 가면 및 실크스크린에서 입니다. 그것은 IPC 6012 당 날조했습니다
Gerber 공급된 자료를 사용하는 종류 2. 25명의 패널은 선적을 위해 포장됩니다.
1.2 특징과 이익
A. SMT 과정.
B. 효과적인 열 분산은 단위의 작용 온도를 감소시킵니다
서비스 기간을 머리말을 붙입니다.
C. 전원 밀도와 신뢰성은 10% 높은 쪽으로 개량됩니다.
D. 열 싱크와 다른 기계설비의 의존을 감소시키십시오 (를 포함하여 열
물자를) 조화시키십시오,
E. Reduce 제품의 양,
F. Reduce 기계설비와 집합의 비용,
G. Comprehensive 장비 관리 및 정비 및 순서 관리,
H. Strict WIP 검사 및 감시 뿐 아니라 작업 지시,
I. Whole 제작 과정은 완전히 통제됩니다.
J. Delivery 제 시간에: >98%
K. Customer 불평 비율: <1>
L. 시제품을 위한 MOQ, 저가 및 표본 없음.
1.3 신청
상업적인 점화, 도난 방지 시스템, 정류기 교량, 고속도로를 위한 옥외 점화
1.4 모수와 자료표
PCB 크기 | 105 x 68mm=5PCS |
널 유형 | IMS PCB |
층의 수 | 편들어진 PCB를 골라내십시오 |
산 성분은 떠오릅니다 | 그렇습니다 |
구멍 성분을 통해서 | 아니다 |
층 자동차 사고 | 구리 ------- 35um (1oz) |
2.0W/MK 절연성 물자 | |
알루미늄 기초 6061 | |
기술 | |
최소한도 자취 및 공간: | 10mil/11.9mil |
최소한도/최대 구멍: | 아니다 |
다른 구멍의 수: | 아니다 |
드릴 구멍의 수: | 아니다 |
내열성 (°C/W) | ≤0.45 |
고장 전압 (VDC) | 4000 |
임피던스 통제 | 아니다 |
널 물자 | |
열 전도도 | T-Prepreg 1KA 유전체 |
마지막 포일 외부: | 1oz |
내부 마지막 포일: | 0oz |
PCB의 마지막 고도: | 1.6mm ±0.16 |
도금과 코팅 | |
지상 끝 |
침수 금에 Electroless 니켈 (ENIG) (1개의” 100 µ” 이상 µ 니켈) |
땜납 가면은에 적용합니다: | 정상. 12µm 최소한. |
땜납 가면 색깔: | 검정 |
땜납 가면 유형: | LPSM |
CONTOUR/CUTTING | 수송 |
표를 하기 | |
구성요소 전설의 측 | 실크스크린 없음 |
구성요소 전설의 색깔 | 실크스크린 없음 |
제조자 이름 또는 로고: | 필요조건에 의하여 |
를 통해 | 아니를 통해 |
FLAMIBILITY 등급 | UL 94-V0 승인 MIN. |
차원 포용력 | |
개략 차원: | 0.0059" (0.15mm) |
널 도금: | 0.0030" (0.076mm) |
교련 포용력: | 0.002" (0.05mm) |
시험 | 100% 전기 시험 이전 선적 |
신청: | LED 빛, 무선 커뮤니케이션 전산 통신기 USB 와이파이 증폭기 GPS 단위 Bluetooth GPS |
공급될 삽화의 유형 | 이메일 파일, Gerber RS-274-X, PCBDOC 등 |
서비스 지역 | 세계전반, 세계적으로. |
