| MOQ: | 1 |
| 가격: | USD 9.99-99.99 |
| 표준 포장: | 진공 |
| 배달 기간: | 10일 |
| 지불 방법: | 전신환, 페이팔 |
| 공급 능력: | 달 당 50000 조각 |
모두 안녕하세요,

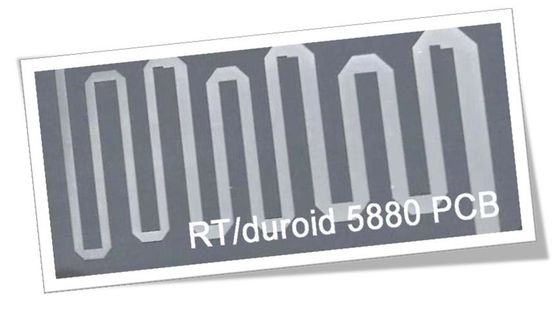

오늘, 우리는 RT / 듀로이드 5880 박판 제품에 구축된 고주파 PCB를 도입합니다.
RT / 듀로이드 5880은 엄격한 스트립라인과 마이크로 스트립 회로 애플리케이션을 위해 설계되는 로저스의 유리 미세 섬유 강화된 PTFE 복합체 중 하나입니다.
왜 우리가 RT / 듀로이드 5880을 사용합니까?
첫째로, 무작위로 향한 초극세사는 예외적 유전체 상수 균일성의 결과가 됩니다.
둘째로, RT / 듀로이드 5880 박판 제품의 유전체 상수는 패널에서부터 패널까지 획일적이고, 넓은 주파수 범위에 걸쳐 일정합니다.
제3으로, 그것의 저소비 전력 팩터는 케이유 밴드에와 위쪽에 RT / 듀로이드 5880 박판 제품의 유용성을 확장합니다. 그것은 0.0004만큼 낮게 있습니달 때 1 마하즈와 0.0009 때 10 기가헤르츠.
네번째로, 스트립라인과 마이크로 스트립 회로 애플리케이션을 요구하는 것 설계를 했습니다
PCB 역량 (RT / 듀로이드 5880)
| PCB 재료 : | 유리 미세 섬유는 PTFE 복합체를 보강했습니다 |
| 선임 : | RT / 듀로이드 5880 |
| 유전체 상수 : | 2.2 ±0.02 (절차) |
| 2.2 (설계하세요) | |
| 레이어 총수 : | 2 층, 다층, 하이브리드 형태 (믹스트) |
| 구리 중량 : | 0.5 온스 (17 um), 1 온스 (35um), 2 온스 (70um) |
| PCB 두께 : | 10 밀리리터 (0.254mm), 20 밀리리터 (0.508mm) |
| 31 밀리리터 (0.787mm), 62 밀리리터 (1.575mm) | |
| PCB 사이즈 : | ≤400mm Ｘ 500 밀리미터 |
| 솔더 마스크 : | 녹색, 검은, 푸른, 노란, 빨간 기타 등등. |
| 표면가공도 : | 나동선, HASL, ENIG, OSP, 기타 등등.. |
RT / 듀로이드 5880 물질은 이중 레이어 이사회, 다층 기판과 하이브리드 형태에서 만들어질 수 있습니다. 양측대는 10 밀리리터, 20 밀리리터, 31 밀리리터와 62 밀리리터와 같은 다양한 두께에 이용할 수 있습니다.
전형적인 애플리케이션은 디지털 라디오 안테나 등을 가리키기 위해 마이크로스트립과 스트립 선로 회로, 상업용 항공기 광대역 안테나, 레이더 시스템, 밀리미터파 적용, 시점입니다.
RT / 듀로이드 5880 PCB의 기본 컬러는 검습니다.
RT / 듀로이드 5880 PCB는 또한 낮은 물 흡착성, 우수한 내화학성 등의 특성을 가집니다.
의문 사항이 있다면 자유롭게 저희에게 연락해 주세요.
당신의 읽기에 대해 감사하세요.
부록 : RT / 듀로이드 5880의 전형적 특성
| 특성 | RT / 듀로이드 5880 | 방향 | 유닛 | 상태 | 검사 방법 | |
| 유전체 Constant,εProcess | 2.20 2.20±0.02 투기. |
Ｚ | 이용 불가능 | C24/23/50 C24/23/50 |
1 마하즈 IPC-TM-650 2.5.5.3 10 기가헤르츠 IPC-TM 2.5.5.5 |
|
| 유전체 Constant,εDesign | 2.2 | Ｚ | 이용 불가능 | 8GHz 내지 40 기가헤르츠 | 미분 위상 렝스법 | |
| 산재 Factor,tanδ | 0.0004 0.0009 |
Ｚ | 이용 불가능 | C24/23/50 C24/23/50 |
1 마하즈 IPC-TM-650 2.5.5.3 10 기가헤르츠 IPC-TM 2.5.5.5 |
|
| ε의 열 상수 | -125 | Ｚ | ppm/C | -50Cto 150C | IPC-TM-650 2.5.5.5 | |
| 체적 저항률 | 2 Ｘ 107 | Ｚ | 모흠 센티미터 | C/96/35/90 | ASTM Ｄ 257 | |
| 표면 저항치 | 3 Ｘ 107 | Ｚ | 모흠 | C/96/35/90 | ASTM Ｄ 257 | |
| 비열 | 0.96(0.23) | 이용 불가능 | j/g/k (cal/g/c) |
이용 불가능 | 산정됩니다 | |
| 인장 탄성률 | 23C에 시험을 받으세요 | 100C에 시험을 받으세요 | 이용 불가능 | MPa(kpsi) | A | ASTM Ｄ 638 |
| 1070(156) | 450(65) | Ｘ | ||||
| 860(125) | 380(55) | Ｙ | ||||
| 임계 응력 | 29(4.2) | 20(2.9) | Ｘ | |||
| 27(3.9) | 18(2.6) | Ｙ | ||||
| 궁극 변형 | 6 | 7.2 | Ｘ | % | ||
| 4.9 | 5.8 | Ｙ | ||||
| 압축률 | 710(103) | 500(73) | Ｘ | MPa(kpsi) | A | ASTM Ｄ 695 |
| 710(103) | 500(73) | Ｙ | ||||
| 940(136) | 670(97) | Ｚ | ||||
| 임계 응력 | 27(3.9) | 22(3.2) | Ｘ | |||
| 29(5.3) | 21(3.1) | Ｙ | ||||
| 52(7.5) | 43(6.3) | Ｚ | ||||
| 궁극 변형 | 8.5 | 8.4 | Ｘ | % | ||
| 7.7 | 7.8 | Ｙ | ||||
| 12.5 | 17.6 | Ｚ | ||||
| 수분 흡수 | 0.02 | 이용 불가능 | % | 0.62"(1.6mm) D48/50 | ASTM Ｄ 570 | |
| 열전도율 | 0.2 | Ｚ | W/m/k | 80C | ASTM Ｃ 518 | |
| 열 팽창율 | 31 48 237 |
Ｘ Ｙ Ｚ |
ppm/C | 0-100C | IPC-TM-650 2.4.41 | |
| Td | 500 | 이용 불가능 | Ｃ TGA | 이용 불가능 | ASTM Ｄ 3850 | |
| 비중 | 2.2 | 이용 불가능 | gm/cm3 | 이용 불가능 | ASTM Ｄ 792 | |
| 구리 껍질 | 31.2(5.5) | 이용 불가능 | Pli(N/mm) | 1 항공 회사 코드(35mm)EDC 포일 땜납 부유물 뒤에 |
IPC-TM-650 2.4.8 | |
| 인화성 | V-0 | 이용 불가능 | 이용 불가능 | 이용 불가능 | UL 94 | |
| 적합한 무연 처리 | 예 | 이용 불가능 | 이용 불가능 | 이용 불가능 | 이용 불가능 | |
|
|
