F4BTM298고주파 PCB 3.0mm소재RF PCB 보드침몰 틴
(인프린트 회로 보드는 맞춤형 제품입니다, 그림과 표시된 매개 변수는 참조를위한 것입니다)
일반 설명

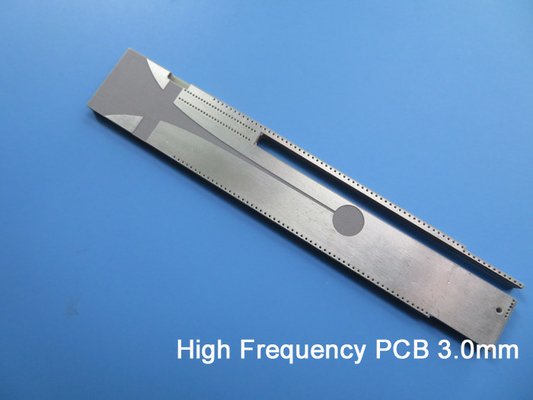

이것은 패치 안테나의 적용을 위해 3.0mm F4BTM298 기판에 구축 된 쌍면 높은 주파수 PCB입니다.
기본 사양
기본 재료: F4BTM298
다이렉트릭 상수: 2.98+/-0.06
계층 수: 2 계층
종류: 구멍을 통해
포맷: 110mm x 35mm = 1 타입 = 1 조각
표면 마감: 침수 진
구리 무게: 외층 35 μm
용접 마스크 / 전설: 아니오 / 아니오
최종 PCB 높이: 3.1mm
표준: IPC 6012 2급
포장: 20개는 운송을 위해 포장되어 있습니다.
진행 시간: 7 일
유효기간: 6개월
신청서
멀티플렉서, 음향 감지 센서, 전파, RF 송신기
F4BTM고주파 라미네이트
F4BTM 시리즈 고 주파수 재료는 과학적인 준비와 엄격한 프로세스 압축 후 유리 섬유 천, 나노 세라믹 채식 및 폴리테트라플루로 에틸렌 樹脂로 만들어집니다.
이 제품 시리즈는 F4BM 다이렉트릭 층을 기반으로 하며, 재료는 높은 다이렉트릭과 낮은 손실의 나노 스케일 세라믹을 추가하여 더 높은 다이렉트릭 상수를 얻습니다.더 나은 열 저항성, 더 낮은 열 팽창 계수, 더 높은 단열 저항, 더 나은 열 전도성, 낮은 손실의 특성을 유지합니다.
우리의 PCB 능력 (F4BTM)
| PCB 재료: | PTFE / 유리 섬유 천 / 나노 세라믹 필러 | ||
| 지정 (F4BTM) | F4BTM | DK (10GHz) | DF (10 GHz) |
| F4BTM298 | 20.98±0.06 | 0.0018 | |
| F4BTM300 | 30.0±0.06 | 0.0018 | |
| F4BTM320 | 30.2±0.06 | 0.0020 | |
| F4BTM350 | 30.5±0.07 | 0.0025 | |
| 계층 수: | 일면 PCB, 이면 PCB, 다층 PCB, 하이브리드 PCB | ||
| 구리 무게: | 0.5oz (17μm), 1oz (35μm), 2oz (70μm) | ||
| 다이렉트릭 두께 (또는 전체 두께) | 025mm, 0.508mm, 0.762mm, 0.8mm, 1.0mm, 1.016mm, 1.27mm, 1.524mm, 2.0mm, 3.0mm, 4.0mm, 5.0mm, 6.0mm, 8.0mm, 10.0mm, 12.0mm | ||
| PCB 크기: | ≤400mm × 500mm | ||
| 용접 마스크: | 녹색, 검은색, 파란색, 노란색, 빨간색 등 | ||
| 표면 마감: | 맨 구리, HASL, ENIG, 몰입 은, 몰입 진, OSP, 순수한 금, ENEPIG 등 | ||
데이터 시트 (F4BTM)
| 제품 기술 매개 변수 | 제품 모델 및 데이터 시트 | ||||||
| 제품 특성 | 시험 조건 | 단위 | F4BTM298 | F4BTM300 | F4BTM320 | F4BTM350 | |
| 다이 일렉트릭 상수 (기반) | 10GHz | / | 2.98 | 3.0 | 3.2 | 3.5 | |
| 다이렉트릭 일정한 허용량 | / | / | ±0.06 | ±0.06 | ±0.06 | ±0.07 | |
| 손실 타전트 (유례적) | 10GHz | / | 0.0018 | 0.0018 | 0.0020 | 0.0025 | |
| 20GHz | / | 0.0023 | 0.0023 | 0.0026 | 0.0035 | ||
| 다이렉트릭 일정한 온도 계수 | -55o~150oC | PPM/°C | -78 | -75 | -75 | -60 | |
| 껍질 강도 | 1 OZ F4BTM | N/mm | >1.6 | >1.6 | >1.6 | >1.6 | |
| 1 OZ F4BTME | N/mm | >1.4 | >1.4 | >1.4 | >1.4 | ||
| 부피 저항성 | 표준 상태 | MΩ.cm | ≥1×10^7 | ≥1×10^7 | ≥1×10^7 | ≥1×10^7 | |
| 표면 저항성 | 표준 상태 | MΩ | ≥1×10^6 | ≥1×10^6 | ≥1×10^6 | ≥1×10^6 | |
| 전기 강도 (Z 방향) | 5KW,500V/s | KV/mm | >26 | >30 | >32 | >32 | |
| 정전 전압 (XY 방향) | 5KW,500V/s | KV | >34 | >35 | >40 | >40 | |
| 열 확장 계수 | XY 방향 | -55o~288oC | ppm/oC | 15,16 | 15,16 | 13,15 | 10,12 |
| Z 방향 | -55o~288oC | ppm/oC | 78 | 72 | 58 | 51 | |
| 열 스트레스 | 260°C, 10초, 3번 | 부피가 없거나 | 부피가 없거나 | 부피가 없거나 | 부피가 없거나 | ||
| 물 흡수 | 20±2°C, 24시간 | % | ≤0.05 | ≤0.05 | ≤0.05 | ≤0.05 | |
| 밀도 | 방 온도 | g/cm3 | 2.25 | 2.25 | 2.20 | 2.20 | |
| 장기 작동 온도 | 고저온화실 | °C | -55+260 | -55+260 | -55+260 | -55+260 | |
| 열전도성 | Z 방향 | W/(M.K) | 0.42 | 0.42 | 0.50 | 0.54 | |
| PIM | F4BTME에만 적용됩니다. | dBc | ≤-160 | ≤-160 | ≤-160 | ≤-160 | |
| 발화성 | / | UL-94 | V-0 | V-0 | V-0 | V-0 | |
| 재료 구성 | / | / | PTFE, 유리섬유 천, 나노 세라믹 F4BTM는 ED 구리 포일과 결합되어 있고, F4BTME는 역처리 (RTF) 구리 포일과 결합되어 있습니다. |
||||
|
|
