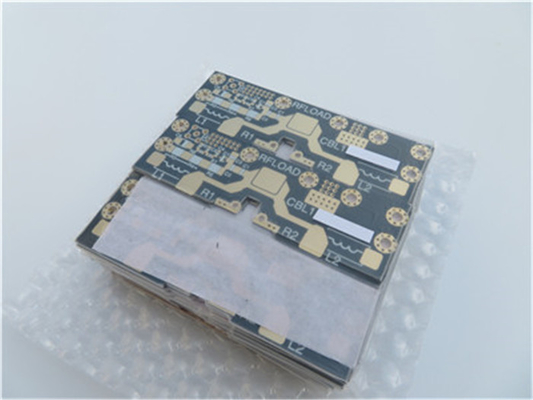

F4BTME320고주파 PCB 2온스 구리1.0mm두꺼운잠수 금 과 함께
(PCB는 주문 제작 제품입니다, 그림과 표시된 매개 변수는 참조를 위해입니다)
간략 한 소개
이 PCB는 Wangling F4BTME320 기판으로 제작된 2층 고주파 인쇄 회로판이다. 상층과 하층 모두 70μm (2 oz) 구리를 1oz 접착에서 시작합니다.그것은 위쪽에 표면 장착 구성 요소를 지원이 설계에서 통공 부품은 사용되지 않습니다.
기술 사양은 최소 4mm의 흔적 너비와 최소 6mm의 간격을 강조하여 정확한 회로 설계를 허용합니다.용접 용도를 향상시킬뿐만 아니라 뛰어난 부식 저항성을 제공합니다.또한, PCB의 상단에 검은색 용매 마스크가 적용되어 내구성과 매력적인 미적성을 동시에 환경 요인으로부터 기본 회로를 보호합니다.
아래 표에 있는 세부 사항은 다음과 같습니다.
| PCB 크기 | 70 x 70mm = 1PCS |
| 보드 타입 | 2면 PCB |
| 계층 수 | 2층 |
| 표면 장착 부품 | 네 |
| 구멍 구성 요소 를 통해 | 아니 |
| 레이어 스택 | 구리 ------- 70um ((1온스+판) TOP 층 |
| F4BTME320 - 1.0mm | |
| 구리 ------- 70um ((1 온스 + 판) BOT 레이어 | |
| 기술 | |
| 최소한의 흔적과 공간: | 4 밀리 / 6 밀리 |
| 최소 / 최대 구멍: | 0.4mm / 1.2mm |
| 다른 구멍의 수: | 7 |
| 굴착 구멍 수: | 92 |
| 밀링된 슬롯의 수: | 2 |
| 내부 절단자 수: | 1 |
| 임페던스 제어: | 아니 |
| 골드 손가락 번호: | 0 |
| 보드 소재 | |
| 유리 에포시: | F4BTME320 Dk32 |
| 최종 포일 외부: | 2온스 |
| 최종 포일 내부: | 제1호 |
| PCB의 최종 높이: | 1.1mm ±10% |
| 접착 및 코팅 | |
| 표면 마감 | 잠수 금 |
| 용접 마스크는 다음을 적용합니다. | 위쪽, 검은색 |
| 솔더 마스크 색상: | 아니 |
| 용접 마스크 종류: | 아니 |
| 컨투어/컷 | 로팅 |
| 표기 | |
| 컴포넌트 레전드의 측면 | 위쪽 |
| 부품 레전드 색상 | 흰색 |
| 제조업체의 이름 또는 로고: | 보드에 표시된 지휘자와 다리 자유 영역 |
| VIA | 구멍 (PTH) 을 뚫고 덮고, 최소 크기는 0.4mm입니다. |
| 발화성 등급 | UL 94-V0 승인 MIN |
| 차원 허용 | |
| 오프라인 차원: | 0.0059" |
| 판 접착: | 0.0029" |
| 굴착 용도: | 0.002" |
| 테스트 | 100% 전기 테스트 배송 전 |
| 제공 될 예술 작품의 종류 | 이메일 파일, Gerber RS-274-X, PCBDOC 등 |
| 서비스 영역 | 전 세계적으로, 전 세계적으로. |
F4BTME 고주파 라미네이트
F4BTME 고주파 라미네이트는 과학적인 준비와 엄격한 공정 압축 후 유리 섬유 천, 나노 세라믹 필링 및 폴리테트라플루로 에틸렌 樹脂로 만들어집니다.
이 제품 시리즈는 F4BM 다이렉트릭 층을 기반으로 하며, 재료는 높은 다이렉트릭과 낮은 손실의 나노 스케일 세라믹으로 추가되어 더 높은 다이렉트릭 상수를 얻습니다.더 나은 열 저항성, 더 낮은 열 팽창 계수, 더 높은 단열 저항, 더 나은 열 전도성, 낮은 손실의 특성을 유지합니다.
F4BTME는 반으로 처리 된 구리 엽지 (RTF) 로 덮여 있으며 우수한 PIM 지수, 더 정확한 라인 제어 및 낮은 전도 손실, 0.5oz 및 1oz로 사용할 수있는 선택적 두께가 있습니다.
데이터 시트 (F4BTME)
| 제품 기술 매개 변수 | 제품 모델 및 데이터 시트 | |||||||||||
| 제품 특성 | 시험 조건 | 단위 | F4BME217 | F4BME 220 | F4BME233 | F4BME245 | F4BME255 | F4BME265 | F4BME275 | F4BME294 | F4BME300 | |
| 다이 일렉트릭 상수 (기반) | 10GHz | / | 2.17 | 2.2 | 2.33 | 2.45 | 2.55 | 2.65 | 2.75 | 2.94 | 3.0 | |
| 다이렉트릭 일정한 허용량 | / | / | ±0.04 | ±0.04 | ±0.04 | ±0.05 | ±0.05 | ±0.05 | ±0.05 | ±0.06 | ±0.06 | |
| 손실 타전트 (유례적) | 10GHz | / | 0.001 | 0.001 | 0.0011 | 0.0012 | 0.0013 | 0.0013 | 0.0015 | 0.0016 | 0.0017 | |
| 20GHz | / | 0.0014 | 0.0014 | 0.0015 | 0.0017 | 0.0018 | 0.0019 | 0.0021 | 0.0023 | 0.0025 | ||
| 다이렉트릭 일정한 온도 계수 | -55°C~150°C | PPM/°C | -150 | -142 | -130 | -120 | -110 | -100 | - 92 | -85 | -80 | |
| 껍질 강도 | 1 OZ F4BM | N/mm | >1.8 | >1.8 | >1.8 | >1.8 | >1.8 | >1.8 | >1.8 | >1.8 | >1.8 | |
| 1 OZ F4BME | N/mm | >1.6 | >1.6 | >1.6 | >1.6 | >1.6 | >1.6 | >1.6 | >1.6 | >1.6 | ||
| 부피 저항성 | 표준 상태 | MΩ.cm | ≥6×10^6 | ≥6×10^6 | ≥6×10^6 | ≥6×10^6 | ≥6×10^6 | ≥6×10^6 | ≥6×10^6 | ≥6×10^6 | ≥6×10^6 | |
| 표면 저항성 | 표준 상태 | MΩ | ≥1×10^6 | ≥1×10^6 | ≥1×10^6 | ≥1×10^6 | ≥1×10^6 | ≥1×10^6 | ≥1×10^6 | ≥1×10^6 | ≥1×10^6 | |
| 전기 강도 (Z 방향) | 5KW,500V/s | KV/mm | >23 | >23 | >23 | >25 | >25 | >25 | >28 | >30 | >30 | |
| 정전 전압 (XY 방향) | 5KW,500V/s | KV | >30 | >30 | >32 | >32 | >34 | >34 | >35 | >36 | >36 | |
| 열 확장 계수 | XY 방향 | -55o~288oC | ppm/oC | 25, 34 | 25, 34 | 22, 30 | 20, 25 | 16, 21 | 14, 17 | 14, 16 | 12, 15 | 12, 15 |
| Z 방향 | -55o~288oC | ppm/oC | 240 | 240 | 205 | 187 | 173 | 142 | 112 | 98 | 95 | |
| 열 스트레스 | 260°C, 10초, 3번 | 부피가 없거나 | 부피가 없거나 | 부피가 없거나 | 부피가 없거나 | 부피가 없거나 | 부피가 없거나 | 부피가 없거나 | 부피가 없거나 | 부피가 없거나 | ||
| 물 흡수 | 20±2°C, 24시간 | % | ≤0.08 | ≤0.08 | ≤0.08 | ≤0.08 | ≤0.08 | ≤0.08 | ≤0.08 | ≤0.08 | ≤0.08 | |
| 밀도 | 방 온도 | g/cm3 | 2.17 | 2.18 | 2.20 | 2.22 | 2.25 | 2.25 | 2.28 | 2.29 | 2.29 | |
| 장기 작동 온도 | 고저온화실 | °C | -55+260 | -55+260 | -55+260 | -55+260 | -55+260 | -55+260 | -55+260 | -55+260 | -55+260 | |
| 열전도성 | Z 방향 | W/(M.K) | 0.24 | 0.24 | 0.28 | 0.30 | 0.33 | 0.36 | 0.38 | 0.41 | 0.42 | |
| PIM | F4BME에만 적용됩니다. | dBc | ≤-159 | ≤-159 | ≤-159 | ≤-159 | ≤-159 | ≤-159 | ≤-159 | ≤-159 | ≤-159 | |
| 발화성 | / | UL-94 | V-0 | V-0 | V-0 | V-0 | V-0 | V-0 | V-0 | V-0 | V-0 | |
| 재료 구성 | / | / | PTFE, 유리섬유 천 F4BM는 ED 구리 포일과 결합, F4BME는 역처리 (RTF) 구리 포일과 결합. |
|||||||||
우리의PCB 용량 (F4BTME)
| PCB 재료: | PTFE / 유리 섬유 천 / 나노 세라믹 필러 | ||
| 지정 (F4BTME) | F4BTM | DK (10GHz) | DF (10 GHz) |
| F4BTME298 | 20.98±0.06 | 0.0018 | |
| F4BTME300 | 30.0±0.06 | 0.0018 | |
| F4BTME320 | 30.2±0.06 | 0.0020 | |
| F4BTME350 | 30.5±0.07 | 0.0025 | |
| 계층 수: | 일면 PCB, 이면 PCB, 다층 PCB, 하이브리드 PCB | ||
| 구리 무게: | 0.5oz (17μm), 1oz (35μm), 2oz (70μm) | ||
| 다이렉트릭 두께 (또는 전체 두께) | 025mm, 0.508mm, 0.762mm, 0.8mm, 1.0mm, 1.016mm, 1.27mm, 1.524mm, 2.0mm, 3.0mm, 4.0mm, 5.0mm, 6.0mm, 8.0mm, 10.0mm, 12.0mm | ||
| PCB 크기: | ≤400mm × 500mm | ||
| 용접 마스크: | 녹색, 검은색, 파란색, 노란색, 빨간색 등 | ||
| 표면 마감: | 맨 구리, HASL, ENIG, 몰입 은, 몰입 진, OSP, 순수한 금, ENEPIG 등 | ||
|
|
