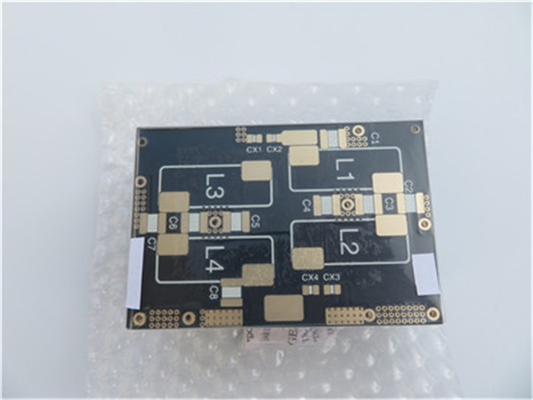

F4BTM320고주파 PCB 2온스 구리 1.27mm소재잠수 금 과 함께
(PCB는 주문 제작 제품입니다, 그림과 표시된 매개 변수는 참조를 위해입니다)
간략 한 소개
이 PCB는 110mm x 76mm의 크기를 가지고 있으며 두 개의 층으로 된 이면 레이아웃으로 설계되었습니다. 구멍 구성 요소를 제외하면서 표면 장착 구성 요소를 수용합니다.레이어 스택업은 시작 1oz 접착으로 70 μm (2 온스) 구리의 상단 층을 포함, 1.27mm 두께의 견고한 F4BTM320 코어 재료와 일관성 성능을 위해 동일한 구리 사양의 하층으로 지원됩니다.
PCB는 최소 5mm의 흔적 너비와 최소 9mm의 간격을 허용하며 정확한 회로 설계를 촉진합니다.우수한 용접성과 내구성을 보장합니다.위쪽과 아래쪽 모두 검은색 용접 마스크로 코팅되어 보호 및 미적 호소력을 제공합니다. 흰색 실크 스크린은 명확한 표기 및 식별을 위해 상단에 적용됩니다..
아래 표에 있는 세부 사항은 다음과 같습니다.
| PCB 크기 | 110mm x 76mm = 1위 |
| 보드 타입 | 2면 PCB |
| 계층 수 | 2층 |
| 표면 장착 부품 | 네 |
| 구멍 구성 요소 를 통해 | 아니 |
| 레이어 스택 | 구리 ------- 70um ((1온스+판) TOP 층 |
| F4BTM320 - 1.27mm | |
| 구리 ------- 70um ((1온스 + 판) BOT 층 | |
| 기술 | |
| 최소한의 흔적과 공간: | 5 밀리 / 9 밀리 |
| 최소 / 최대 구멍: | 0.35mm / 1.0mm |
| 다른 구멍의 수: | 4 |
| 굴착 구멍 수: | 61 |
| 밀링된 슬롯의 수: | 0 |
| 내부 절단자 수: | 0 |
| 임페던스 제어: | 아니 |
| 골드 손가락 번호: | 0 |
| 보드 소재 | |
| 유리 에포시: | F4BTM320 DK3.2 |
| 최종 포일 외부: | 2온스 |
| 최종 포일 내부: | 제1호 |
| PCB의 최종 높이: | 1.4mm |
| 접착 및 코팅 | |
| 표면 마감 | 잠수 금 |
| 용접 마스크는 다음을 적용합니다. | 위쪽과 아래쪽 |
| 솔더 마스크 색상: | 검은색 |
| 용접 마스크 종류: | 제1호 |
| 컨투어/컷 | 로팅 |
| 표기 | |
| 컴포넌트 레전드의 측면 | 위쪽 |
| 부품 레전드 색상 | 흰색 |
| 제조업체의 이름 또는 로고: | 제1호 |
| VIA | 구멍 (PTH) 을 뚫고, 최소 크기는 0.35mm입니다. |
| 발화성 등급 | UL 94-V0 승인 MIN |
| 차원 허용 | |
| 오프라인 차원: | 0.0059" |
| 판 접착: | 0.0029" |
| 굴착 용도: | 0.002" |
| 테스트 | 100% 전기 테스트 배송 전 |
| 제공 될 예술 작품의 종류 | 이메일 파일, Gerber RS-274-X, PCBDOC 등 |
| 서비스 영역 | 전 세계적으로, 전 세계적으로. |
F4BTM높은 주파수라미네이트
F4BTM 시리즈 라미네이트는 과학적으로 유리섬유 천, 나노 세라믹 필링 및 폴리테트라플루오로 에틸렌 樹脂을 공식화하여 엄격한 압축 과정을 거쳐 만들어집니다.이 시리즈는 F4BM 다이렉트릭 층을 기반으로 합니다., 높은 다이렉트릭과 낮은 손실의 나노 레벨 세라믹을 추가하여 더 높은 다이렉트릭 상수, 향상 된 열 저항, 낮은 열 확장 계수,더 높은 단열 저항, 더 나은 열 전도성, 낮은 손실 특성을 유지. 선택적 구리 포일은 ED 구리와 함께 0.5 oz, 1 oz, 1.5 oz, 2 oz의 두께로 제공됩니다.
특징 및 이점
DK 2.98-3.5 선택 사항
세라믹을 추가하면 성능이 향상됩니다.
우수한 PIM 지표
두께는 0.254mm에서 12mm까지
다양한 크기 460mm x 610mm ~ 914mm x 1220mm
비용 절감
대량 생산을 위한 상용화
고비용 성능
방사선 방지
저출력
우리의PCB 용량 (F4BTM)
| PCB 재료: | PTFE / 유리 섬유 천 / 나노 세라믹 필러 | ||
| 지정 (F4BTM) | F4BTM | DK (10GHz) | DF (10 GHz) |
| F4BTM298 | 20.98±0.06 | 0.0018 | |
| F4BTM300 | 30.0±0.06 | 0.0018 | |
| F4BTM320 | 30.2±0.06 | 0.0020 | |
| F4BTM350 | 30.5±0.07 | 0.0025 | |
| 계층 수: | 일면 PCB, 이면 PCB, 다층 PCB, 하이브리드 PCB | ||
| 구리 무게: | 0.5oz (17μm), 1oz (35μm), 2oz (70μm) | ||
| 다이렉트릭 두께 (또는 전체 두께) | 025mm, 0.508mm, 0.762mm, 0.8mm, 1.0mm, 1.016mm, 1.27mm, 1.524mm, 2.0mm, 3.0mm, 4.0mm, 5.0mm, 6.0mm, 8.0mm, 10.0mm, 12.0mm | ||
| PCB 크기: | ≤400mm × 500mm | ||
| 용접 마스크: | 녹색, 검은색, 파란색, 노란색, 빨간색 등 | ||
| 표면 마감: | 맨 구리, HASL, ENIG, 몰입 은, 몰입 진, OSP, 순수한 금, ENEPIG 등 | ||
데이터 시트(F4BTM)
| 제품 기술 매개 변수 | 제품 모델 및 데이터 시트 | ||||||
| 제품 특성 | 시험 조건 | 단위 | F4BTM298 | F4BTM300 | F4BTM320 | F4BTM350 | |
| 다이 일렉트릭 상수 (기반) | 10GHz | / | 2.98 | 3.0 | 3.2 | 3.5 | |
| 다이렉트릭 일정한 허용량 | / | / | ±0.06 | ±0.06 | ±0.06 | ±0.07 | |
| 손실 타전트 (유례적) | 10GHz | / | 0.0018 | 0.0018 | 0.0020 | 0.0025 | |
| 20GHz | / | 0.0023 | 0.0023 | 0.0026 | 0.0035 | ||
| 다이렉트릭 일정한 온도 계수 | -55o~150oC | PPM/°C | -78 | -75 | -75 | -60 | |
| 껍질 강도 | 1 OZ F4BTM | N/mm | >1.6 | >1.6 | >1.6 | >1.6 | |
| 1 OZ F4BTME | N/mm | >1.4 | >1.4 | >1.4 | >1.4 | ||
| 부피 저항성 | 표준 상태 | MΩ.cm | ≥1×10^7 | ≥1×10^7 | ≥1×10^7 | ≥1×10^7 | |
| 표면 저항성 | 표준 상태 | MΩ | ≥1×10^6 | ≥1×10^6 | ≥1×10^6 | ≥1×10^6 | |
| 전기 강도 (Z 방향) | 5KW,500V/s | KV/mm | >26 | >30 | >32 | >32 | |
| 정전 전압 (XY 방향) | 5KW,500V/s | KV | >34 | >35 | >40 | >40 | |
| 열 확장 계수 | XY 방향 | -55o~288oC | ppm/oC | 15,16 | 15,16 | 13,15 | 10,12 |
| Z 방향 | -55o~288oC | ppm/oC | 78 | 72 | 58 | 51 | |
| 열 스트레스 | 260°C, 10초, 3번 | 부피가 없거나 | 부피가 없거나 | 부피가 없거나 | 부피가 없거나 | ||
| 물 흡수 | 20±2°C, 24시간 | % | ≤0.05 | ≤0.05 | ≤0.05 | ≤0.05 | |
| 밀도 | 방 온도 | g/cm3 | 2.25 | 2.25 | 2.20 | 2.20 | |
| 장기 작동 온도 | 고저온화실 | °C | -55+260 | -55+260 | -55+260 | -55+260 | |
| 열전도성 | Z 방향 | W/(M.K) | 0.42 | 0.42 | 0.50 | 0.54 | |
| PIM | F4BTME에만 적용됩니다. | dBc | ≤-160 | ≤-160 | ≤-160 | ≤-160 | |
| 발화성 | / | UL-94 | V-0 | V-0 | V-0 | V-0 | |
| 재료 구성 | / | / | PTFE, 유리섬유 천, 나노 세라믹 F4BTM는 ED 구리 포일과 결합되어 있고, F4BTME는 역처리 (RTF) 구리 포일과 결합되어 있습니다. |
||||
|
|
