F4BTMS615고주파 PCB 1.6mmDK6.15 F4B 기판잠수 금 과 함께
(PCB는 주문 제작 제품입니다, 그림과 표시된 매개 변수는 참조를 위해입니다)
간략 한 소개

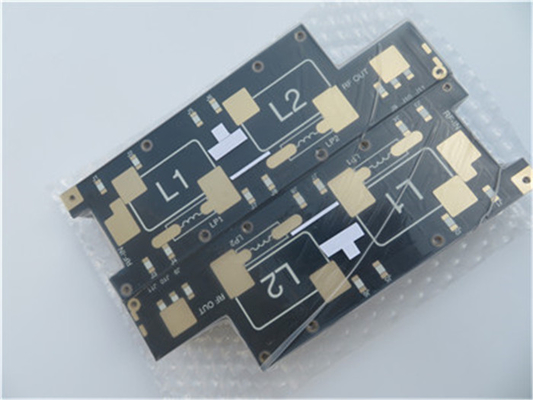

이 인쇄 회로 보드 (PCB) 는 양면 보드로 설계되었으며 구리의 두 층을 가지고 있으며, 171 mm x 58 mm의 컴팩트 크기를 갖추고 있습니다. 그것은 상단에 표면 장착 구성 요소를 지원합니다.레이어 스택업은 반 아운스 접착을 시작으로 35 μm (1 온스) 구리와 함께 상단 층으로 구성됩니다., 중간에 1.524mm의 두께를 가진 내구성있는 F4BTMS615 코어 재료에 의해 지원됩니다. 이 PCB는 상단에 적용 된 몰입 금과 검은 용접 마스크를 사용합니다.
더 자세한 내용은 아래 표에서 볼 수 있습니다.
| PCB 크기 | 171 x 58mm=1PCS |
| 보드 타입 | 2면 PCB |
| 계층 수 | 2층 |
| 표면 장착 부품 | 네 |
| 구멍 구성 요소 를 통해 | 아니 |
| 레이어 스택 | 구리 ------- 35 um ((0.5 온스+판) TOP 층 |
| F4BTMS615 -1.524mm | |
| 구리 ------- 35um ((0.5 온스 + 판) BOT 층 | |
| 기술 | |
| 최소한의 흔적과 공간: | 7 밀리 / 6 밀리 |
| 최소 / 최대 구멍: | 00.5mm / 1.5mm |
| 다른 구멍의 수: | 5 |
| 굴착 구멍 수: | 27 |
| 밀링된 슬롯의 수: | 0 |
| 내부 절단자 수: | 0 |
| 임페던스 제어: | 아니 |
| 골드 손가락 번호: | 0 |
| 보드 소재 | |
| 유리 에포시: | F4BTMS615 Dk615 |
| 최종 포일 외부: | 1온스 |
| 최종 포일 내부: | 제1호 |
| PCB의 최종 높이: | 1.6mm ±10% |
| 접착 및 코팅 | |
| 표면 마감 | 잠수 금 |
| 용접 마스크는 다음을 적용합니다. | 위쪽, 검은색 |
| 솔더 마스크 색상: | 아니 |
| 용접 마스크 종류: | 아니 |
| 컨투어/컷 | 로팅 |
| 표기 | |
| 컴포넌트 레전드의 측면 | 위쪽 |
| 부품 레전드 색상 | 흰색 |
| 제조업체의 이름 또는 로고: | 보드에 표시된 지휘자와 다리 자유 영역 |
| VIA | 구멍 (PTH) 을 통과하여 겹쳐져 있으며 최소 크기는 0.5mm입니다. |
| 발화성 등급 | UL 94-V0 승인 MIN |
| 차원 허용 | |
| 오프라인 차원: | 0.0059" |
| 판 접착: | 0.0029" |
| 굴착 용도: | 0.002" |
| 테스트 | 100% 전기 테스트 배송 전 |
| 제공 될 예술 작품의 종류 | 이메일 파일, Gerber RS-274-X, PCBDOC 등 |
| 서비스 영역 | 전 세계적으로, 전 세계적으로. |
F4BTMS높은 주파수소재
F4BTMS 시리즈는 F4BTM 시리즈의 업그레이드 버전이다. 그 기초를 바탕으로 재료 조립 및 제조 프로세스에서 상당한 기술 발전이 이루어졌습니다.이 재료는 이제 많은 양의 세라믹을 포함하고 있으며, 초미세하고 초미세한 유리섬유 천 장착을 사용합니다.이 개선은 물질의 성능을 크게 향상 시켰고, 그 결과 더 넓은 범위의 변압 변수를 얻었습니다. 항공 우주용 용도에 적합한 높은 신뢰성 물질입니다.비슷한 외국 제품을 대체할 수 있는.
소량의 초미세하고 초미세한 유리섬유 튜브 강화와 함께전자기파의 전파 중에 유리섬유 효과는 최소화됩니다., 다이렉트릭 손실을 줄이고 차원 안정성을 향상. 재료는 더 높은 주파수 사용, 전기 강도 증가, X / Y / Z 방향으로 감소 anisotropy를 나타냅니다.그리고 열전도성 향상이 재료는 또한 열 확장의 우수한 낮은 계수와 안정적인 다이 일렉트릭 온도 특성을 가지고 있습니다.
F4BTMS 시리즈는 RTF 낮은 거칠성 구리 엽으로 표준으로 제공됩니다. 이는 전도자의 손실을 줄일뿐만 아니라 우수한 껍질 강도를 제공합니다.구리 또는 알루미늄 기반 옵션과 결합 될 수 있습니다..
특징
1최소한의 변압성 일정한 허용량과 우수한 팩에서 팩의 일관성.
데이터 시트(F4BTMS))
| 제품 기술 매개 변수 | 제품 모델 및 데이터 시트 | ||||||||||||
| 제품 특성 | 시험 조건 | 단위 | F4BTMS220 | F4BTMS233 | F4BTMS255 | F4BTMS265 | F4BTMS294 | F4BTMS300 | F4BTMS350 | F4BTMS430 | F4BTMS450 | F4BTMS615 | F4BTMS1000 |
| 다이 일렉트릭 상수 (기반) | 10GHz | / | 2.2 | 2.33 | 2.55 | 2.65 | 2.94 | 3.00 | 3.50 | 4.30 | 4.50 | 6.15 | 10.20 |
| 다이렉트릭 일정한 허용량 | / | / | ±0.02 | ±0.03 | ±0.04 | ±0.04 | ±0.04 | ±0.04 | ±0.05 | ±0.09 | ±0.09 | ±0.12 | ±0.2 |
| 다이 일렉트릭 상수 (디자인) | 10GHz | / | 2.2 | 2.33 | 2.55 | 2.65 | 2.94 | 3.0 | 3.50 | 4.3 | 4.5 | 6.15 | 10.2 |
| 손실 타전트 (유례적) | 10GHz | / | 0.0009 | 0.0010 | 0.0012 | 0.0012 | 0.0012 | 0.0013 | 0.0016 | 0.0015 | 0.0015 | 0.0020 | 0.0020 |
| 20GHz | / | 0.0010 | 0.0011 | 0.0013 | 0.0014 | 0.0014 | 0.0015 | 0.0019 | 0.0019 | 0.0019 | 0.0023 | 0.0023 | |
| 40GHz | / | 0.0013 | 0.0015 | 0.0016 | 0.0018 | 0.0018 | 0.0019 | 0.0024 | 0.0024 | 0.0024 | / | / | |
| 다이렉트릭 일정한 온도 계수 | -55o~150oC | PPM/°C | -130 | -122 | - 92 | -88 | - 20 | - 20 | -39 | -60 | -58 | -96 | -320 |
| 껍질 강도 | 1 OZ RTF 구리 | N/mm | >24 | >24 | >1.8 | >1.8 | >1.2 | >1.2 | >1.2 | >1.2 | >1.2 | >1.2 | >1.2 |
| 부피 저항성 | 표준 상태 | MΩ.cm | ≥1×10^8 | ≥1×10^8 | ≥1×10^8 | ≥1×10^8 | ≥1×10^8 | ≥1×10^8 | ≥1×10^8 | ≥1×10^8 | ≥1×10^8 | ≥1×10^8 | ≥1×10^8 |
| 표면 저항성 | 표준 상태 | MΩ | ≥1×10^8 | ≥1×10^8 | ≥1×10^8 | ≥1×10^8 | ≥1×10^8 | ≥1×10^8 | ≥1×10^8 | ≥1×10^8 | ≥1×10^8 | ≥1×10^8 | ≥1×10^8 |
| 전기 강도 (Z 방향) | 5KW,500V/s | KV/mm | >26 | >30 | >32 | >34 | >40 | >40 | >42 | >44 | >45 | >48 | >23 |
| 정전 전압 (XY 방향) | 5KW,500V/s | KV | >35 | >38 | >40 | >42 | >48 | >52 | >55 | >52 | >54 | >55 | >42 |
| 열 확장 계수 (X, Y 방향) | -55o~288oC | ppm/oC | 40, 50 | 35, 40 | 15, 20 | 15, 20 | 10, 12 | 10, 11 | 10, 12 | 13, 12 | 12, 12 | 10, 12 | 16, 18 |
| 열 확장 계수 (Z 방향) | -55o~288oC | ppm/oC | 290 | 220 | 80 | 72 | 22 | 22 | 20 | 47 | 45 | 40 | 32 |
| 열 스트레스 | 260°C, 10초, 3번 | / | 부피가 없거나 | 부피가 없거나 | 부피가 없거나 | 부피가 없거나 | 부피가 없거나 | 부피가 없거나 | 부피가 없거나 | 부피가 없거나 | 부피가 없거나 | 부피가 없거나 | 부피가 없거나 |
| 물 흡수 | 20±2°C, 24시간 | % | 0.02 | 0.02 | 0.025 | 0.025 | 0.02 | 0.025 | 0.03 | 0.08 | 0.08 | 0.1 | 0.03 |
| 밀도 | 방 온도 | g/cm3 | 2.18 | 2.22 | 2.26 | 2.26 | 2.25 | 2.28 | 2.3 | 2.51 | 2.53 | 2.75 | 3.2 |
| 장기 작동 온도 | 고저온화실 | °C | -55+260 | -55+260 | -55+260 | -55+260 | -55+260 | -55+260 | -55+260 | -55+260 | -55+260 | -55+260 | -55+260 |
| 열전도성 | Z 방향 | W/(M.K) | 0.26 | 0.28 | 0.31 | 0.36 | 0.58 | 0.58 | 0.6 | 0.63 | 0.64 | 0.67 | 0.81 |
| 발화성 | / | UL-94 | V-0 | V-0 | V-0 | V-0 | V-0 | V-0 | V-0 | V-0 | V-0 | V-0 | V-0 |
| 재료 구성 | / | / | PTFE,우주 얇고,우주 얇은 (쿼츠) 유리섬유 | PTFE, 초밀하고 초미세한 유리섬유, 세라믹 | |||||||||
우리의PCB 용량 (F4BTMS)
| PCB 재료: | PTFE, 초밀하고 초미세한 유리섬유, 세라믹 | ||
| 지정 (F4BTMS) | F4BTMS | DK (10GHz) | DF (10 GHz) |
| F4BTMS220 | 20.2±0.02 | 0.0009 | |
| F4BTMS233 | 20.33±0.03 | 0.0010 | |
| F4BTMS255 | 20.55±0.04 | 0.0012 | |
| F4BTMS265 | 20.65±0.04 | 0.0012 | |
| F4BTMS294 | 20.94±0.04 | 0.0012 | |
| F4BTMS300 | 30.0±0.04 | 0.0013 | |
| F4BTMS350 | 30.5±0.05 | 0.0016 | |
| F4BTMS430 | 40.3±0.09 | 0.0015 | |
| F4BTMS450 | 40.5±0.09 | 0.0015 | |
| F4BTMS615 | 60.15±0.12 | 0.0020 | |
| F4BTMS1000 | 100.2±0.2 | 0.0020 | |
| 계층 수: | 일면 PCB, 이면 PCB, 다층 PCB, 하이브리드 PCB | ||
| 구리 무게: | 0.5oz (17μm), 1oz (35μm), 2oz (70μm) | ||
| 다이렉트릭 두께 | 00.09mm (3.5mil), 0.127mm (5mil), 0.254mm ((10mil),0508mm ((20mil), 0.635mm ((25mil), 0.762mm ((30mil), 0.787mm ((31mil), 1.016mm ((40mil), 1.27mm ((50mil), 1.5mm ((59mil), 1.524mm ((60mil), 1.575mm ((62mil), 2.03mm ((80mil), 2.54mm ((100mil), 3.175mm ((125mil), 4.6mm ((160mil), 5.08mm ((200mil), 6.35mm ((250mil) | ||
| PCB 크기: | ≤400mm × 500mm | ||
| 용접 마스크: | 녹색, 검은색, 파란색, 노란색, 빨간색 등 | ||
| 표면 마감: | 맨 구리, HASL, ENIG, 몰입 은, 몰입 진, OSP, 순수한 금, ENEPIG 등 | ||
|
|
