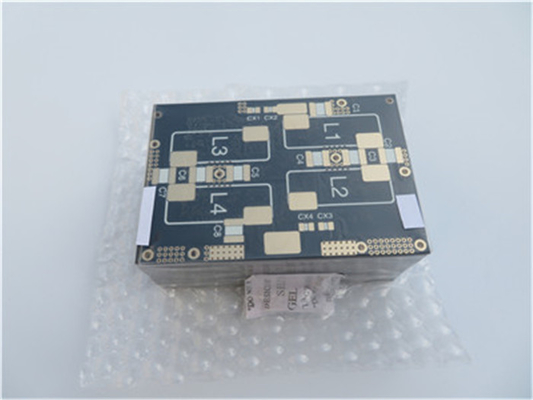

F4BM300 고주파 PCB 0.6mm PTFE 기판 2oz 침수 금으로 구리
(PCB는 주문 제작 제품입니다, 그림과 표시된 매개 변수는 참조를 위해입니다)
간략 한 소개
이 PCB는 양면 레이아웃을 사용하여 85mm x 85mm의 사각형 디자인을 갖추고 있으며 두 개의 구리 층을 포함합니다.이 설계에 포함되지 않은 구멍 구성 요소가 있지만.
레이어 스택업은 70 μm (2 oz) 구리로 된 상층으로 구성되며 1 oz 접착으로 시작되며 0.508 mm의 두께를 가진 내구성있는 F4BM300 코어 재료로 구성됩니다.하층 층은 또한 70 μm (1 온스) 구리를 접착, 신뢰성 있는 성능을 보장합니다.
표면 완성도는 몰입 금으로 용접성이 향상되고 부식으로부터 우수한 보호를 제공합니다. 검은 용접 마스크가 PCB의 상단에 적용됩니다.내구성 및 가늘한 외관을 동시에 기본 회로를 보호.
아래 표에 있는 세부 사항은 다음과 같습니다.
| PCB 크기 | 85 x 85mm=1PCS |
| 보드 타입 | 2면 PCB |
| 계층 수 | 2층 |
| 표면 장착 부품 | 네 |
| 구멍 구성 요소 를 통해 | 아니 |
| 레이어 스택 | 구리 ------- 70um (1 온스+판) TOP 층 |
| F4BM300 - 0.508mm | |
| 구리 ------- 70um ((1 온스 + 판) BOT 레이어 | |
| 기술 | |
| 최소한의 흔적과 공간: | 5 밀리 / 8 밀리 |
| 최소 / 최대 구멍: | 0.3mm / 1.2mm |
| 다른 구멍의 수: | 5 |
| 굴착 구멍 수: | 79 |
| 밀링된 슬롯의 수: | 2 |
| 내부 절단자 수: | 2 |
| 임페던스 제어: | 아니 |
| 골드 손가락 번호: | 0 |
| 보드 소재 | |
| 유리 에포시: | F4BM300 DK 3.0 |
| 최종 포일 외부: | 2온스 |
| 최종 포일 내부: | 제1호 |
| PCB의 최종 높이: | 0.6mm ±10% |
| 접착 및 코팅 | |
| 표면 마감 | 잠수 금 |
| 용접 마스크는 다음을 적용합니다. | 위쪽 |
| 솔더 마스크 색상: | 검은색 |
| 용접 마스크 종류: | 아니 |
| 컨투어/컷 | 로팅 |
| 표기 | |
| 컴포넌트 레전드의 측면 | 위쪽 |
| 부품 레전드 색상 | 흰색 |
| 제조업체의 이름 또는 로고: | 보드에 표시된 지휘자와 다리 자유 영역 |
| VIA | 구멍 (PTH) 을 뚫지 않고, 최소 크기가 0.3mm입니다. |
| 발화성 등급 | UL 94-V0 승인 MIN |
| 차원 허용 | |
| 오프라인 차원: | 0.0059" |
| 판 접착: | 0.0029" |
| 굴착 용도: | 0.002" |
| 테스트 | 100% 전기 테스트 배송 전 |
| 제공 될 예술 작품의 종류 | 이메일 파일, Gerber RS-274-X, PCBDOC 등 |
| 서비스 영역 | 전 세계적으로, 전 세계적으로. |
F4BM높은 주파수라미네이트
F4BM 시리즈 라미네이트는 유리섬유 천, 폴리테트라플루오로에틸렌 합금 및 폴리테트라플루오로에틸렌 필름의 조합을 과학적으로 구성하고 엄격하게 압축하여 만들어집니다.전기 성능은 F4B에 비해 향상되었습니다., 주로 더 넓은 다이렉트릭 상수 범위, 더 낮은 다이렉트릭 손실, 고열 저항 증가 및 향상된 안정성으로 인해 유사한 외국 제품을 대체 할 수 있습니다.
특징 및 이점
-DK 옵션: 2.17에서 3.0, 맞춤형 DK
- 낮은 손실
-F4BME와 RTF 구리 엽이 결합되어 우수한 PIM 성능
- 다양한 크기, 비용 효율성
- 방사능 저항성, 낮은 방출
-상용화, 대규모 생산, 높은 비용 효율성
전형적 사용법
마이크로파, RF, 레이더
단계 전환기, 수동 부품
전력분리기, 결합기 및 결합기
피드 네트워크, 단계 배열 안테나
위성 통신, 기지국 안테나
우리의PCB 용량 (F4BM)
| PCB 재료: | PTFE 유리섬유 천, 구리 접착 라미네이트 | ||
| 지정 (F4BM) | F4BM | DK (10GHz) | DF (10 GHz) |
| F4BM217 | 2.17±0.04 | 0.0010 | |
| F4BM220 | 2.20±0.04 | 0.0010 | |
| F4BM233 | 20.33±0.04 | 0.0011 | |
| F4BM245 | 2.45±0.05 | 0.0012 | |
| F4BM255 | 20.55±0.05 | 0.0013 | |
| F4BM265 | 20.65±0.05 | 0.0013 | |
| F4BM275 | 20.75±0.05 | 0.0015 | |
| F4BM294 | 20.94±0.06 | 0.0016 | |
| F4BM300 | 30.00±0.06 | 0.0017 | |
| 계층 수: | 일면 PCB, 이면 PCB, 다층 PCB, 하이브리드 PCB | ||
| 구리 무게: | 0.5oz (17μm), 1oz (35μm), 2oz (70μm) | ||
| 다이렉트릭 두께 (또는 전체 두께) | 0.127mm (다일렉트릭), 0.2mm, 0.25mm, 0.5mm, 0.508mm, 0.762mm, 0.8mm, 1.0mm, 1.5mm, 1.524mm, 1.575mm, 2.0mm, 2.5mm, 3.0mm, 4.0mm, 5.0mm, 6.0mm, 8.0mm, 10.0mm, 12.0mm | ||
| PCB 크기: | ≤400mm × 500mm | ||
| 용접 마스크: | 녹색, 검은색, 파란색, 노란색, 빨간색 등 | ||
| 표면 마감: | 맨 구리, HASL, ENIG, 몰입 은, 몰입 진, OSP, 순수한 금, ENEPIG 등 | ||
데이터 시트(F4BM)
| 제품 기술 매개 변수 | 제품 모델 및 데이터 시트 | |||||||||||
| 제품 특성 | 시험 조건 | 단위 | F4BM217 | F4BM220 | F4BM233 | F4BM245 | F4BM255 | F4BM265 | F4BM275 | F4BM294 | F4BM300 | |
| 다이 일렉트릭 상수 (기반) | 10GHz | / | 2.17 | 2.2 | 2.33 | 2.45 | 2.55 | 2.65 | 2.75 | 2.94 | 3.0 | |
| 다이렉트릭 일정한 허용량 | / | / | ±0.04 | ±0.04 | ±0.04 | ±0.05 | ±0.05 | ±0.05 | ±0.05 | ±0.06 | ±0.06 | |
| 손실 타전트 (유례적) | 10GHz | / | 0.001 | 0.001 | 0.0011 | 0.0012 | 0.0013 | 0.0013 | 0.0015 | 0.0016 | 0.0017 | |
| 20GHz | / | 0.0014 | 0.0014 | 0.0015 | 0.0017 | 0.0018 | 0.0019 | 0.0021 | 0.0023 | 0.0025 | ||
| 다이렉트릭 일정한 온도 계수 | -55°C~150°C | PPM/°C | -150 | -142 | -130 | -120 | -110 | -100 | - 92 | -85 | -80 | |
| 껍질 강도 | 1 OZ F4BM | N/mm | >1.8 | >1.8 | >1.8 | >1.8 | >1.8 | >1.8 | >1.8 | >1.8 | >1.8 | |
| 1 OZ F4BME | N/mm | >1.6 | >1.6 | >1.6 | >1.6 | >1.6 | >1.6 | >1.6 | >1.6 | >1.6 | ||
| 부피 저항성 | 표준 상태 | MΩ.cm | ≥6×10^6 | ≥6×10^6 | ≥6×10^6 | ≥6×10^6 | ≥6×10^6 | ≥6×10^6 | ≥6×10^6 | ≥6×10^6 | ≥6×10^6 | |
| 표면 저항성 | 표준 상태 | MΩ | ≥1×10^6 | ≥1×10^6 | ≥1×10^6 | ≥1×10^6 | ≥1×10^6 | ≥1×10^6 | ≥1×10^6 | ≥1×10^6 | ≥1×10^6 | |
| 전기 강도 (Z 방향) | 5KW,500V/s | KV/mm | >23 | >23 | >23 | >25 | >25 | >25 | >28 | >30 | >30 | |
| 정전 전압 (XY 방향) | 5KW,500V/s | KV | >30 | >30 | >32 | >32 | >34 | >34 | >35 | >36 | >36 | |
| 열 확장 계수 | XY 방향 | -55o~288oC | ppm/oC | 25, 34 | 25, 34 | 22, 30 | 20, 25 | 16, 21 | 14, 17 | 14, 16 | 12, 15 | 12, 15 |
| Z 방향 | -55o~288oC | ppm/oC | 240 | 240 | 205 | 187 | 173 | 142 | 112 | 98 | 95 | |
| 열 스트레스 | 260°C, 10초, 3번 | 부피가 없거나 | 부피가 없거나 | 부피가 없거나 | 부피가 없거나 | 부피가 없거나 | 부피가 없거나 | 부피가 없거나 | 부피가 없거나 | 부피가 없거나 | ||
| 물 흡수 | 20±2°C, 24시간 | % | ≤0.08 | ≤0.08 | ≤0.08 | ≤0.08 | ≤0.08 | ≤0.08 | ≤0.08 | ≤0.08 | ≤0.08 | |
| 밀도 | 방 온도 | g/cm3 | 2.17 | 2.18 | 2.20 | 2.22 | 2.25 | 2.25 | 2.28 | 2.29 | 2.29 | |
| 장기 작동 온도 | 고저온화실 | °C | -55+260 | -55+260 | -55+260 | -55+260 | -55+260 | -55+260 | -55+260 | -55+260 | -55+260 | |
| 열전도성 | Z 방향 | W/(M.K) | 0.24 | 0.24 | 0.28 | 0.30 | 0.33 | 0.36 | 0.38 | 0.41 | 0.42 | |
| PIM | F4BME에만 적용됩니다. | dBc | ≤-159 | ≤-159 | ≤-159 | ≤-159 | ≤-159 | ≤-159 | ≤-159 | ≤-159 | ≤-159 | |
| 발화성 | / | UL-94 | V-0 | V-0 | V-0 | V-0 | V-0 | V-0 | V-0 | V-0 | V-0 | |
| 재료 구성 | / | / | PTFE, 유리섬유 천 F4BM는 ED 구리 포일과 결합, F4BME는 역처리 (RTF) 구리 포일과 결합. |
|||||||||
|
|
