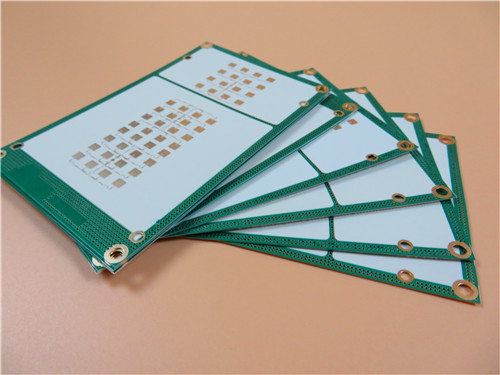

맞춤형 PCB 사례 연구: RF 및 마이크로파 애플리케이션을 위한 TFA300

안녕하세요, 저는 Sally입니다. 오늘은 최신 제작 PCB를 소개하게 되어 기쁘게 생각합니다!

우리는 인쇄 회로 기판 제조에서 가능성의 경계를 넓히는 복잡한 고성능 설계를 다루는 데 자부심을 갖고 있습니다. 오늘 저는 최근 우리 생산 라인을 통해 나온 특히 인상적인 프로젝트를 선보이게 되어 기쁩니다.맞춤형 2층 견고한 PCB항공우주 등급을 기반으로 제작됨TFA300재료.

왜 TFA300인가? 물질적 중요성

이 디자인의 핵심은 소재 포트폴리오의 고급 TFA 시리즈의 일부인 TFA300 기판입니다. TFA 시리즈가 특별한 이유는 무엇입니까? 유리 섬유 강화재를 사용하는 기존 PTFE 라미네이트와 달리 TFA는 특수 나노 세라믹을 PTFE 수지와 균일하게 혼합하는 독특한 공정을 사용합니다.

이 혁신적인 접근 방식은 고주파수에서 신호 무결성을 저해할 수 있는 유전 상수의 미세한 변화인 "유리 섬유 효과"를 제거합니다. 그 결과 유전 손실을 최소화하면서 뛰어난 주파수 안정성을 제공하므로 항공우주, 레이더 및 위성 통신 애플리케이션에 이상적입니다.

특히 TFA300은 다음을 제공합니다.

유전 상수(Dk): 10GHz에서 3.0 ± 0.04

손실 계수: 10GHz에서 0.001(매우 낮은 손실!)

낮은 TCDk: -55°C~150°C에서 -8ppm/°C

CTE: X/Y축에서 18ppm/°C, 구리와 거의 일치

보드 자체: 주요 사양

설계 통계: 단순하면서도 전문화됨

이 보드는 소형이지만 다음과 같은 목적에 맞게 제작되었습니다.

• 18개 구성요소
• 총 패드 36개(스루홀 19개, 상단 SMT 17개)
• 6개의 비아
• 네트 2개만

2-net 토폴로지는 이것이 필터, 커플러 또는 전력 증폭기 스테이지와 같은 고도로 전문화된 RF 하위 회로임을 알려줍니다. 스루홀과 SMT 부품의 조합은 표면 실장 기술의 밀도 이점을 활용하면서 필요한 곳에 기계적 강도를 제공합니다.

왜 실크스크린이 없나요? 사려 깊은 선택

양쪽에 실크스크린이 생략되어 있다는 것을 알 수 있을 것입니다. 많은 RF 설계의 경우 실크스크린은 기능적 가치를 추가하지 않으며 실제로 고주파 성능이나 조립 프로세스를 방해할 수 있습니다. 보드를 깨끗하게 유지함으로써 최적의 신호 무결성을 보장하고 전문적이고 유선형적인 외관을 유지합니다.

그린 솔더 마스크(상부만)

녹색 솔더 마스크는 맨 위 레이어에 있고 맨 아래 레이어는 그대로 둡니다. 이러한 선택적 접근 방식은 상단 구성 요소와 트레이스를 보호하는 동시에 하단 레이어를 RF 성능에 맞게 최적화된 상태로 유지합니다. 보호와 성능을 모두 제공하는 균형 잡힌 솔루션입니다.

신뢰할 수 있는 품질

이 보드는 IPC-Class-2 표준에 따라 제작되어 전용 서비스 전자 제품의 신뢰성을 보장합니다. 우리는 모든 연결이 우리의 엄격한 사양을 충족하는지 확인하기 위해 배송 전에 100% 전기 테스트를 수행했습니다.

이 보드를 어디에 사용하시겠습니까?

TFA300 항공우주 등급 소재와 0.2mm의 초박형 구조를 갖춘 이 PCB는 다음 용도에 이상적입니다.

항공우주 장비 및 기내 시스템

위상 배열 안테나 및 빔포밍 네트워크

위성 통신 및 항법 시스템

전력 증폭기 및 마이크로파 회로

조기 경보 및 공중 레이더

최종 생각

이 프로젝트는 정밀 제조에 대한 우리의 헌신과 첨단 고성능 재료를 다루는 우리의 능력을 보여줍니다. 세라믹으로 채워진 TFA300 기판부터 선택적 솔더 마스크 애플리케이션에 이르기까지 항공우주 및 방위 애플리케이션의 까다로운 요구 사항을 충족하는 보드를 제공하기 위해 모든 세부 사항을 신중하게 고려했습니다.

이 설계에 대해 질문이 있거나 자신의 고주파 PCB 프로젝트에 대해 논의하고 싶으십니까? 나는 당신의 의견을 듣고 싶습니다! 언제든지 연락주세요. 매장에 대한 상담은 언제나 기쁘게 생각합니다.

다음 시간까지,

출격
