| MOQ: | 1 |
| 가격: | USD 9.99-99.99 |
| 표준 포장: | 진공 |
| 배달 기간: | 10일 |
| 지불 방법: | 전신환, 페이팔 |
| 공급 능력: | 달 당 45000개 부분 |

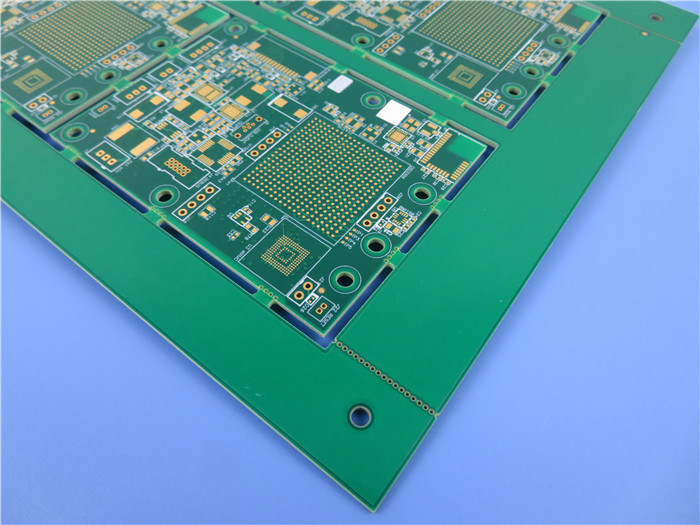

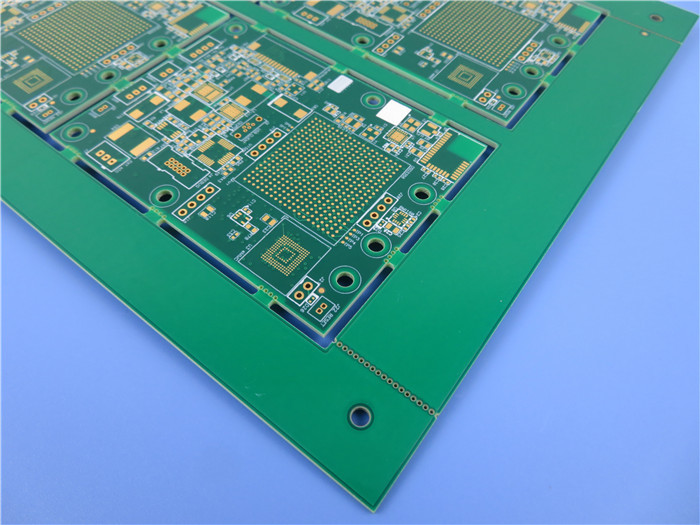

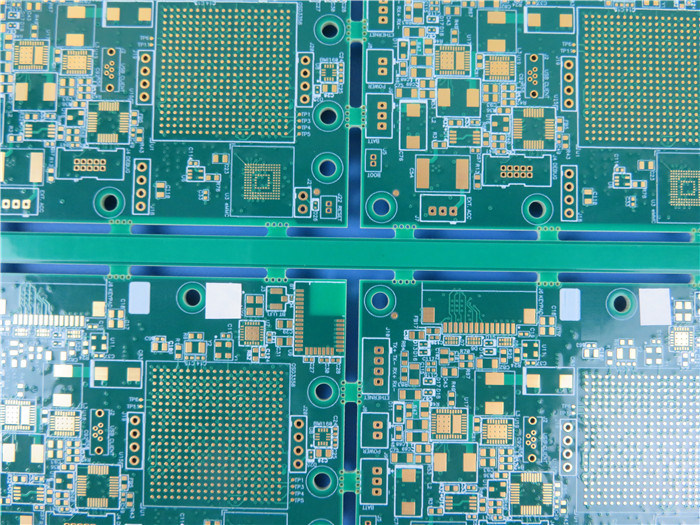

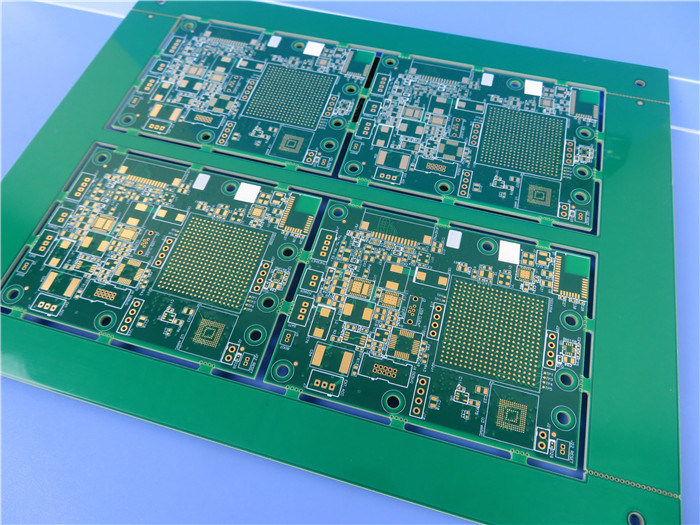

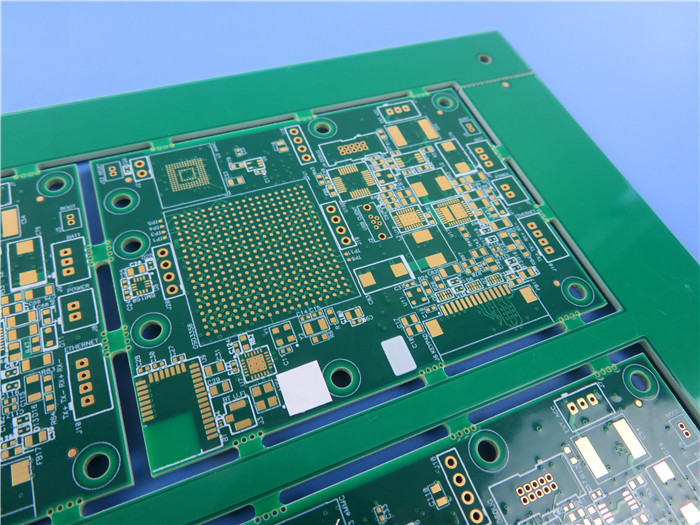

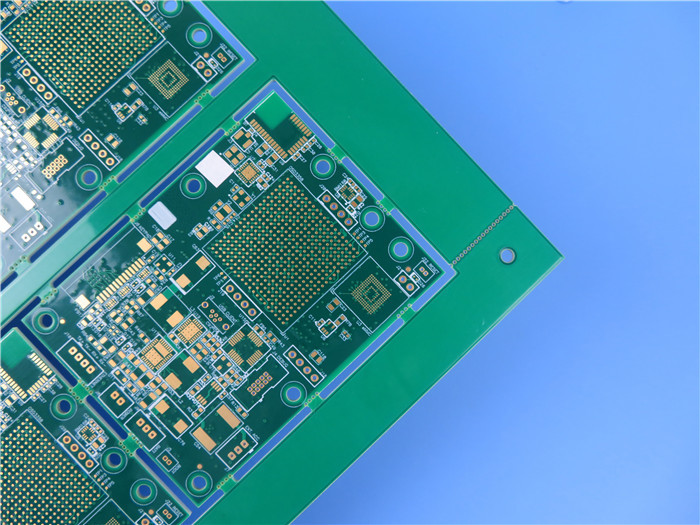

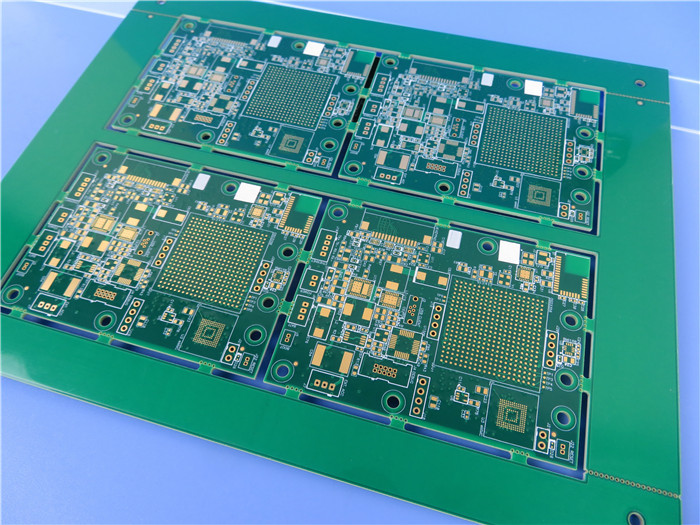

고밀도 상호 연결(HDI) PCB 회로 기판 내장 14-레이어 FR-4 Tg170℃ 침수 금으로
1.1 일반 설명
코덱 장비 적용을 위해 FR-4 Tg170 기판에 14단 HDI 인쇄회로기판을 제작한 것입니다.두께는 2.0mm이며 녹색 솔더 마스크에 흰색 실크스크린이 있고 패드에 금색 금이 있습니다.PCB에는 2+N+2 고밀도 상호 연결 레이어가 포함되어 있으며 서로 다른 레이어의 마이크로비아가 적층되어 있습니다.기본 재료는 패널당 1개의 업보드를 공급하는 ITEQ에서 가져온 것입니다. 제공된 Gerber 데이터를 사용하여 IPC 6012 Class 2에 따라 제작되었습니다.각 20개의 패널은 배송을 위해 포장됩니다.
1.2 우리의 장점
1. ISO9001, ISO14001, IATF16949, UL 인증;
2. 프로토타입에서 대량 생산 능력;
3. 16000㎡ 워크샵;
4. 달 당 30000㎡ 출력 능력;
5. 한 달에 8000가지 유형의 PCB;
6. IPC 클래스 2/IPC 클래스 3
7. 첫 번째 생산의 적격 제품 비율: >95%
1.3 애플리케이션 HDI PCB의
자동차, GPS 추적기
5G WiFi, 임베디드 시스템 기초
스마트폰 및 태블릿
웨어러블 기술 및 의료
액세스 제어 솔루션 및 항공우주
1.4 매개변수 및 데이터 시트
| 레이어 수 | 14-레이어 |
| 보드 유형 | 다층 PCB |
| 보드 크기 | 220mm x 170mm=4PCS |
| 보드 두께 | 2.0mm +/-0.16 |
| 보드 재료 | FR-4 |
| 보드 재료 공급업체 | 아이텍 |
| 판재의 Tg 값 | 170℃ |
| PTH 구리 두께 | ≥20 음 |
| 내부 층 Cu 두께 | 18음(0.5oz) |
| 표면 Cu 두께 | 35음(1oz) |
| 솔더 마스크 유형 및 모델 번호 | LPSM, PSR-2000GT600D |
| 솔더 마스크 공급업체 | 타이요 |
| 솔더 마스크 색상 | 녹색 |
| 솔더 마스크 수 | 2 |
| 솔더 마스크의 두께 | 14음 |
| 실크스크린 잉크의 종류 | IJR-4000 MW300 |
| 실크스크린 공급업체 | 타이요 |
| 실크스크린의 색상 | 하얀 |
| 실크스크린 수 | 1 |
| 최소 추적(mil) | 580만 |
| 최소 갭(mil) | 620만 |
| 표면 마감 | 침수 골드 |
| RoHS 필수 | 예 |
| 뒤틀림 | 0.25% |
| 열충격 시험 | 통과, 288±5℃, 10초, 3주기.박리 없음, 물집 없음. |
| 납땜성 테스트 | 통과, 255±5℃, 5초 습윤 면적 최소 95% |
| 기능 | 100% 통과 전기 테스트 |
| 솜씨 | IPC-A-600H 및 IPC-6012C 클래스 2 준수 |
1.5 다양한 유형의 HDI PCB
고밀도 인터커넥트 PCB를 단순화하기 위해 아래와 같이 3가지 유형의 HDI PCB를 정의합니다.
1+N+1, PCB에는 HDI 보드에 1회 레이저 드릴 및 프레스가 포함됩니다.
I+N+I(I≥2), PCB에는 서로 다른 층에 엇갈리거나 적층된 마이크로비아를 포함하여 2회 레이저 드릴 및 프레스 또는 그 이상의 레이저 드릴 및 프레스가 포함됩니다.
모든 레이어 HDI, 블라인드 비아 및 매립 비아는 디자이너가 원하는 대로 다른 레이어에 자유롭게 배치할 수 있습니다.
|
|
