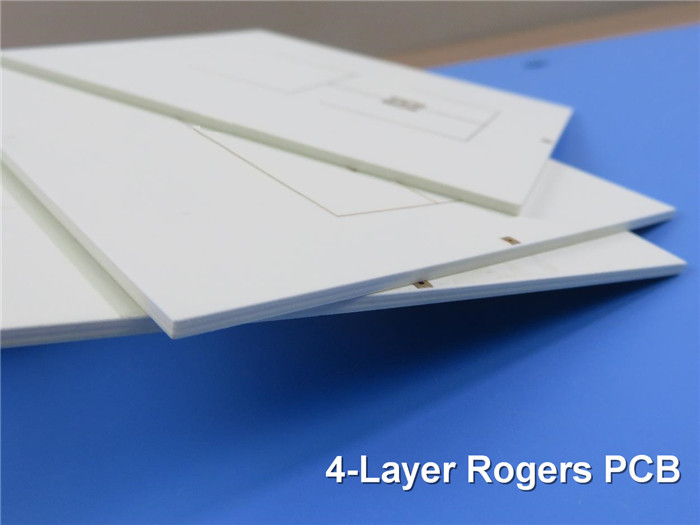

PCB가 6.6 밀리리터와 20 밀리리터 RO4350B를 토대로 한 4 층 고주파는 레이더 센서를 위해 눈멀게 합니다

6.6mil 및 20mil RO4350B에 빌드된 4층 고주파 PCB및 20mil레이더 센서용 블라인드 비아 포함 RO4350B
(인쇄 회로 기판은 맞춤 제작 제품이며, 표시된 사진 및 매개변수는 참고용입니다)

안녕하세요 여러분,

다층 Rogers PCB는 여러 코어를 결합하여 만들어지며, 이는 FR-4 다층 PCB와 다릅니다. 아시다시피 RO4350B에는8개의 코어

가 있습니다. 즉, 4mil(0.101mm)에서 60mil(1.524mm)까지입니다.

1.524mm


따라서 4층 스택업을 여러 가지 방법으로 수행할 수 있다는 것은 매우 흥미롭습니다.오늘 우리는6.6mil 및 20mil RO4350B에 구축된 Rogers 4층 PCB

를 소개할 것입니다.

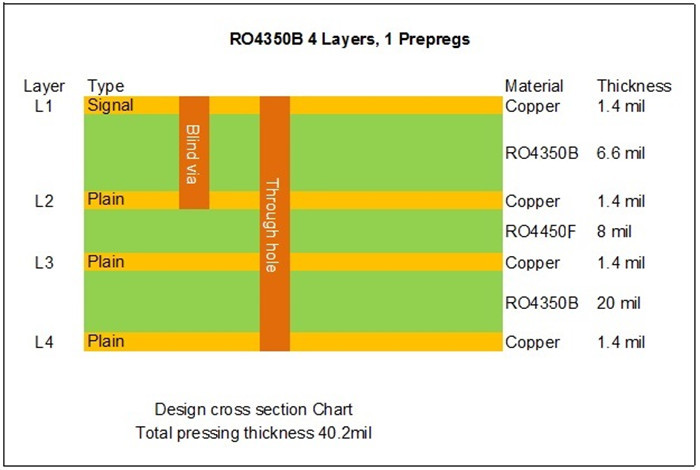

첫 번째 것을 먼저 보고 스택업을 보여드리겠습니다.1층에서 2층은 6.6mil의 첫 번째 코어이고, 3층에서 4층은 20mil의 두 번째 코어이며, 이들은 2개의RO4450F(1 RO4450F=4mil) 시트로 결합됩니다. 이 보드는 레이더 센서용으로 두께 1.0mm이며, 패드는무전해 금도금입니다. 상단 레이어에서 내부 1까지블라인드 비아





를 포함합니다. 비대칭 빌드업이므로 1.2%의 뒤틀림이 허용됩니다. 공급된 Gerber 데이터를 사용하여 IPC 6012 Class 2에 따라 제작됩니다. 10개의 보드마다 포장되어 배송됩니다.

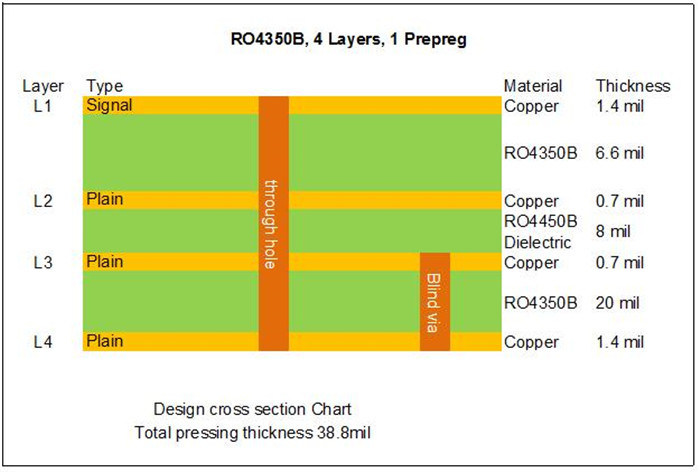

두 번째 것은 이전 것과 매우 유사하며, 스택업이 모든 것을 설명합니다.
특징 및 이점
1) 유전 상수(DK)가 낮고 안정적이므로 신호 전송이 지연 없이 우수합니다.
2) 무전해 금도금은 우수한 표면 평탄도를 가지며, 특히 BGA 패키지 또는 CSP 실장 부품이 있는 PCB의 경우 조립 및 납땜 중 불량률을 줄이는 데 도움이 됩니다.
3) 전기 테스트 및 AOI 검사, 열 응력 테스트, 신뢰성 테스트, 절연 저항 테스트 및 이온 오염 테스트를 포함한 100% 테스트
4) 프로토타입부터 표준 생산까지 생산 시간을 절약할 수 있는 빠르고 유연한 솔루션

5) UL 인증 및 RoHS 지침 준수응용 분야
TV 안테나, 송신기 컴바이너, 사운드 제어 스위치 유도, 타워 실장 증폭기, RF 모듈, 전력 분배기, 저잡음 블록, 4G 안테나
