하이브리드 PCB 6-레이어가 20 밀리리터 0.508 밀리미터 RO4350B와 FR-4에 PCB를 섞은 고주파는 눈멀게 합니다

고주파 하이브리드 PCB 6층 혼합 PCB 20mil 0.508mm RO4350B 및 FR-4 블라인드 비아

(인프린트 회로 보드는 주문제작 제품, 그림과 표시된 매개 변수는 참조를 위해만)

안녕하세요

안녕하세요

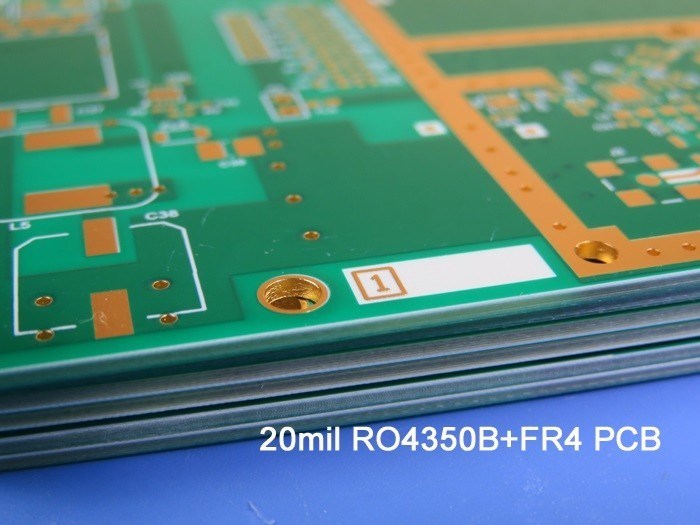

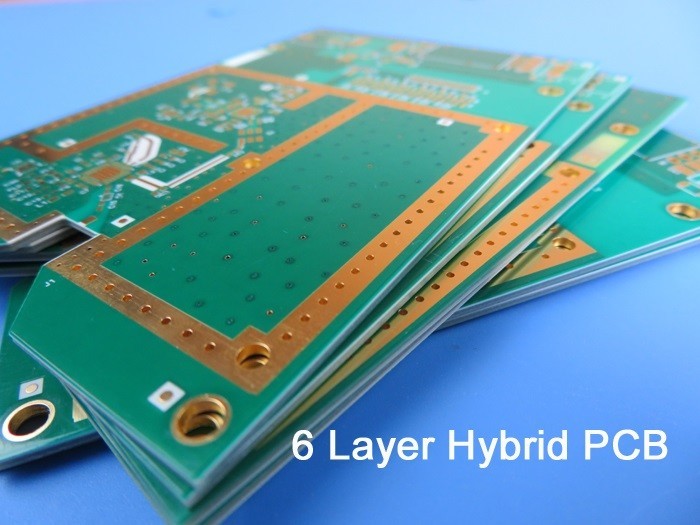

오늘의 주제는20mil RO4350B와 FR-4에 6층 하이브리드 PCB이 기사에서는 2개의 게시판을 볼 수 있습니다.

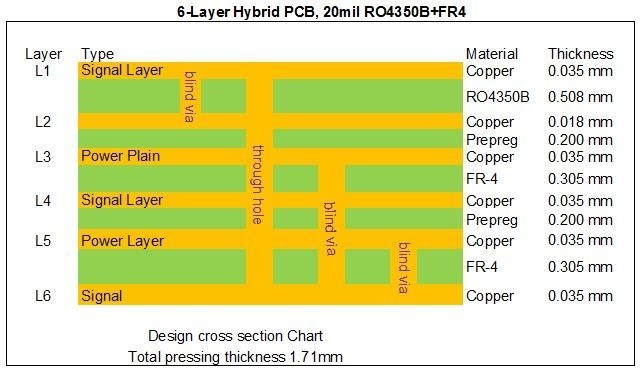

첫 번째 보드는 위성 수신기에 사용됩니다. 상단 층에는 1 개의 RO4350B 코어가 있습니다. 아래의 스택업을 참조하십시오. 구조는 3 가지 유형의 블라인드 비아스로 인해 약간 복잡합니다. 두께는 1.71mm입니다.흰색 실크 스크린을 두쪽에서 녹색 용접 마스크에 덮고 침수 금은 패드와 트랙에 접착됩니다.전체 보드는 1 보드까지 공급됩니다. 그들은 제공 된 게르버 데이터를 사용하여 IPC 6012 클래스 2에 따라 제조됩니다. 각 25 보드는 출하에 포장됩니다.

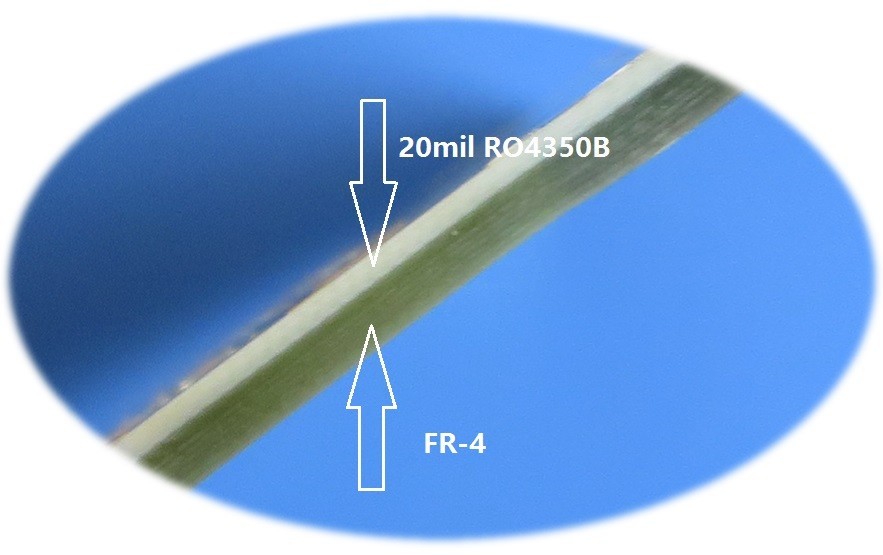

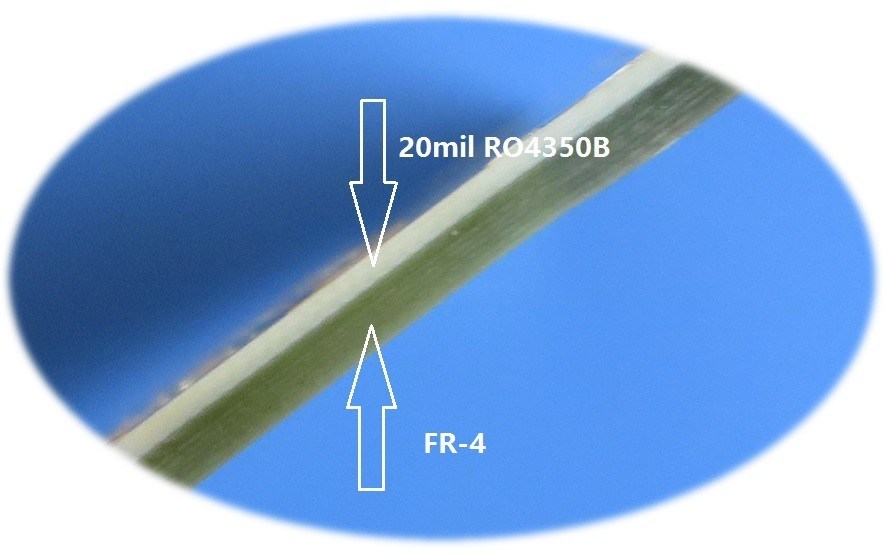

다음 확대된 그림은 옆에서 바라보고 있습니다.

두 번째는 신호 증폭기에 사용됩니다. 상단과 하단 쪽에 20 밀리 RO4350B의 두 개의 코어를 사용했습니다. 아래 스택을 참조하십시오.

그 사양은 다음과 같습니다.

기본 재료: RO4350B 20mil + FR4

층 수: 6층

타입: L1-L2, L5-L6을 통해 장님

포맷: 100mm x 120mm = 1형 = 1개

표면 마감: 잠수 금

구리 무게: 외층 35μm

솔더 마스크. 전설: 녹색. 흰색.

최종 PCB 높이: 1.8mm

표준: IPC 6012 2급

포장: 20개의 패널은 배송을 위해 포장되어 있습니다.

진행 시간: 20 일

유효기간: 6개월

RO4350B 하이브리드 PCB의 응용 분야는 광범위합니다. 예를 들어, LNA, 레이더 데이터 획득 변환기, 스프레드 스펙트럼, 4G 안테나, 송신기, 레이더 데이터 획득 변환기,RF 스위치 및 스플리터 모듈 등.

RO4350B 하이브리드 PCB의 장점은 다음과 같습니다.

1) RO4350B는 넓은 주파수 범위에서 안정적인 다이 일렉트릭 상수를 나타냅니다.

2) 모든 FR4 보드를 가진 스택업에 비해 신호 무결성 성능이 향상되었습니다.

3) 모든 소손실 재료를 사용하는 스택업에 비해 비용 절감

4) 월 8000 종류의 PCB를 가진 강력한 PCB 능력;

5) ISO9001, ISO14001, IATF16949 및 UL 인증 제조 공장

6) MOQ가 없습니다. 프로토타입과 소량 출하에 대한 저렴한 비용입니다.

읽어주셔서 감사합니다. RF PCB에 대한 문의는 환영합니다.
